Questões de Arquitetura do ano 2007

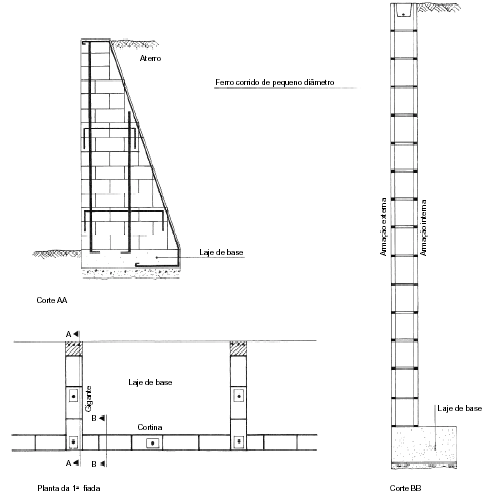

Considere a planta e os cortes A e B do projeto em alvenaria de blocos de concreto estrutural de 14 × 19 × 39 cm, e as afirmativas abaixo.

I. Trata-se de um muro de contenção/cortina com altura superior a 1,50 m, armado horizontalmente com ferros corridos acomodados entre as fiadas.

II. Contrafortes (gigantes) também em alvenaria armada são engastados na base.

III. A estabilidade do conjunto é mantida pelo próprio peso do aterro sobre a base.

Está correto o que se afirma APENAS em

• A. I, II e III.
• B. I e II.
• C. I.
• D. II e III.
• E. II.

Considere os seguintes conceitos relativos à escolha e execução de fundações:

I. Fundação em superfície, do tipo sapata e bloco, somente é econômica quando o nível de assentamento possa ser fixado em profundidade inferior a 3,0 metros.

II. Nas fundações profundas as pressões se transmitem ao solo em duas parcelas: pela base e pelo atrito lateral da fundação, tendo essas duas parcelas ordens de grandeza comparáveis.

III. A ocorrência de lençol d'água superficial elimina a hipótese de emprego de estacas tipo "Franki", sendo recomendável nesse caso o emprego de estacas pré-moldadas tipo "Strauss".

Está correto o que se afirma APENAS em

• A. I.
• B. I e II.
• C. I e III.
• D. II e III.
• E. III.

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As plantas de situação devem conter a indicação do norte, as curvas de nível existentes e projetadas, as vias de acesso, o entorno próximo, as indicações das edificações projetadas e a escala.

• C. Certo
• E. Errado

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As plantas de situação abrangem uma área de representação maior que a planta de locação.

• C. Certo
• E. Errado

No que se refere às normas de desenho técnico, julgue os itens a seguir.

Em uma planta, as partes da edificação acima do plano de corte, quando representadas, serão em linha tracejada grossa.

• C. Certo
• E. Errado

No que se refere às normas de desenho técnico, julgue os itens a seguir.

Os elementos da edificação que se situam atrás de panos de vidro devem ser representados, nas elevações, com linha contínua fina.

• C. Certo
• E. Errado

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As escadas são representadas, em planta, com linhas finas contínuas e tracejadas.

• C. Certo
• E. Errado

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo 1 corresponde a um condutor fase.

• C. Certo
• E. Errado

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

Os símbolos indicados pelos números 2 e 8 correspondem a pontos de instalação na parede.

• C. Certo
• E. Errado

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo indicado pelo número 3 corresponde a uma tomada baixa a 0,30 m do piso acabado.

• C. Certo
• E. Errado
