Questões de Arquitetura do ano 2007

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo indicado pelo número 6 corresponde a um quadro geral de distribuição.

• C. Certo
• E. Errado

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

O símbolo 7 corresponde a um interruptor three-way ou paralelo.

• C. Certo
• E. Errado

Considerando que os projetos de instalações elétricas prediais são representados por meio dos símbolos gráficos estabelecidos pela NBR 5444, julgue os próximos itens com base na figura ao lado.

Os símbolos indicados pelos números 9 e 10 correspondem a caixas de passagem.

• C. Certo
• E. Errado

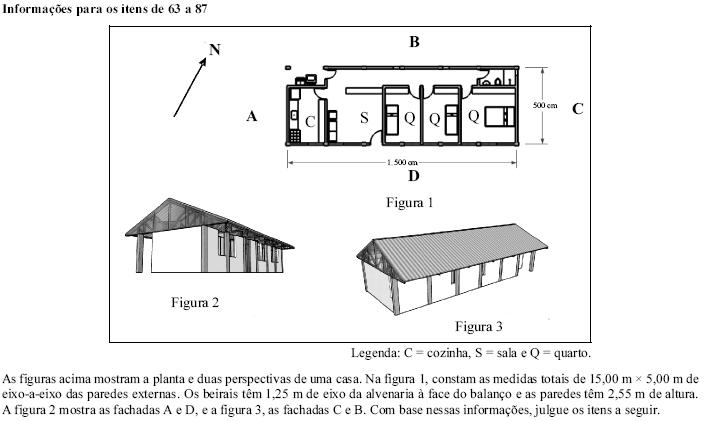

 Informações para os itens de 63 a 87

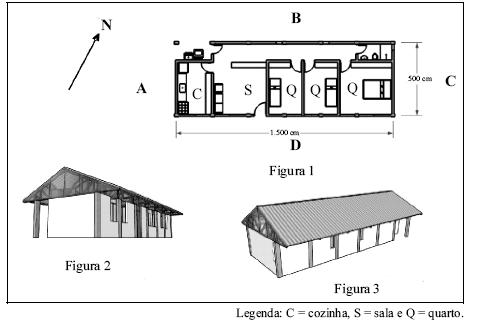

As figuras acima mostram a planta e duas perspectivas de uma casa. Na figura 1, constam as medidas totais de 15,00 m × 5,00 m de eixo-a-eixo das paredes externas. Os beirais têm 1,25 m de eixo da alvenaria à face do balanço e as paredes têm 2,55 m de altura. A figura 2 mostra as fachadas A e D, e a figura 3, as fachadas C e B.

 Com base nessas informações, julgue os itens a seguir.

Se a largura do corredor tem 1,25 m de eixo-a-eixo, o módulo de vedação (quadrícula em cima da qual são lançadas as paredes) é de 1,20 m medidos de eixo-a-eixo das paredes de alvenaria.

• C. Certo
• E. Errado

Na figura acima, está representada uma das janelas inseridas na fachada da casa apresentada nas figuras 1, 2 e 3. Considerando a área de ventilação mínima permitida de 1/10 da área do piso de cada ambiente e considerando ainda que a janela é composta de duas folhas de abrir e uma báscula, julgue os próximos itens.

Para efeito de alinhamento com as portas, a preocupação formal no desenho da janela levou à opção de uma báscula com 35 cm.

• C. Certo
• E. Errado

Considerando ainda a planta e perspectivas da casa apresentadas nas figuras 1, 2 e 3, julgue os itens seguintes, que se referem ao levantamento de quantitativos e orçamento.

Se o preço da cerâmica especificada for de R$ 15,00 por metro quadrado, o custo total desse item corresponderá a R$ 1.800,00.

• C. Certo
• E. Errado

Considerando ainda a planta e perspectivas da casa apresentadas nas figuras 1, 2 e 3, julgue os itens seguintes, que se referem ao levantamento de quantitativos e orçamento.

Considerando uma cobertura com telhas onduladas de 1,10 m × 2,44 m e uma sobreposição lateral de 10 cm, serão necessárias 30 telhas para cobrir a casa.

• C. Certo
• E. Errado

O índice de compacidade é um parâmetro que avalia o quanto determinado projeto está próximo da forma mais econômica possível. Quanto mais próximo de 100% for o resultado da divisão entre o perímetro de um círculo da mesma área e o perímetro das paredes externas dessa casa, mais otimizada será a forma. Para essa avaliação, são usadas as seguintes categorias: 60% – ruim; 65% a 70% – bom; mais que 70% – ótimo. Com base nessas informações e sabendo que o perímetro do círculo de mesma área que a da casa mostrada nas figuras 1, 2 e 3 é igual a 30 m, julgue os itens subseqüentes.

O índice de compacidade da casa é da categoria bom.

• C. Certo
• E. Errado

O índice de compacidade é um parâmetro que avalia o quanto determinado projeto está próximo da forma mais econômica possível. Quanto mais próximo de 100% for o resultado da divisão entre o perímetro de um círculo da mesma área e o perímetro das paredes externas dessa casa, mais otimizada será a forma. Para essa avaliação, são usadas as seguintes categorias: 60% – ruim; 65% a 70% – bom; mais que 70% – ótimo. Com base nessas informações e sabendo que o perímetro do círculo de mesma área que a da casa mostrada nas figuras 1, 2 e 3 é igual a 30 m, julgue os itens subseqüentes.

Uma casa com planta quadrada e uma área interna de 75,00 m² teria um índice de compacidade muito próximo de 100%.

• C. Certo
• E. Errado

Julgue os itens seguintes, que se referem às técnicas de desenho e projeto usadas na representação da casa apresentada nas figuras 1, 2 e 3.

Segundo o padrão estabelecido em norma, as linhas de cota deveriam ser mais grossas para evitar erro na leitura das dimensões.

• C. Certo
• E. Errado
