Questões de Arquitetura do ano 2009

Topografia é uma ciência aplicada, baseada na geometria e na trigonometria. Sobre os conceitos e instrumentos que utiliza, é correto afirmar que:

• A.

  A topografia leva em conta a curvatura da terra, enquanto a Geodésia não considera essa curvatura.

• B.

  Rumos são ângulos lidos a partir da direção Norte-Sul, no sentido do movimento dos ponteiros do relógio e pode variar de 0º e 360º.

• C.

  Na Altimetria as medidas lineares e angulares são efetuadas no plano horizontal.

• D.

  Azimute é o ângulo formado entre a direção Norte-Sul e o alinhamento considerado.

• E.

  Teodolitos são goniômetros que permitem apenas a leitura de ângulos horizontais.

Observando o Levantamento Topográfico abaixo, em que o relevo é representado por Curvas de Nível, verifica-se que o trecho de maior declividade é o demarcado pelo segmento de reta

• A.

  AB.

• B.

  CD.

• C.

  EF.

• D.

  GH.

• E.

  IJ.

Atualmente existem diversos sistemas tecnológicos utilizados na área automação, segurança e telecomunicações prediais e residenciais, incluindo redes de lógica e telefonia. A respeito desses sistemas, considere as afirmações abaixo.

I. O Sistema de Segurança deverá supervisionar e monitorar apenas os pontos distribuídos pela área externa da edificação e apresentar informações para um operador localizado na sala de Vigilância.

II. O Sistema de Cabeamento Primário é a parte do sistema responsável pela conexão entre Quadro de Entrada (DG), Rack Principal, Racks dos Pavimentos e seus respectivos Voice Panel, Patch-Panel e equivalentes.

III. O Sistema de Cabeamento Secundário permite que qualquer ponto nas áreas de trabalho assuma função de conexão de telefone ou computador por uma simples troca dos patch-cords nos racks periféricos.

IV. O Sistema de Detecção e Alarme de Incêndio não deverá ser integrado ao Sistema de Controle de Acesso, de modo a impedir que alarmes de incêndio travem indesejavelmente as saídas de emergência.

É correto o que se afirma APENAS em:

• A.

  I e IV.

• B.

  I, II e IV.

• C.

  II e IV.

• D.

  II e III.

• E.

  III.

Atenção: As questões de números 47 a 49 referem-se a NBR 9050, norma brasileira de "Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos".

Para biblioteca e centros de leitura determina que

• A.

  a altura dos fichários deve atender às faixas de alcance manual e parâmetros visuais e a altura para prateleiras de periódicos de ser no máximo de 1,35 m.

• B.

  a distância entre estantes de livros deve ser de no mínimo 1,20 m de largura.

• C.

  nos corredores entre estantes, a cada 10 m, deve haver um espaço que permita manobras de cadeira de rodas.

• D.

  pelo menos 10% do total de terminais de consulta por meio de computadores e acesso à internet devem ser acessíveis a P.C.R. e P.M.R.

• E.

  pelo menos 5%, com no mínimo uma das mesas devem ser acessíveis. Recomenda-se, além disso, que pelo menos 10% sejam adaptáveis para acessibilidade.

Atenção: As questões de números 47 a 49 referem-se a NBR 9050, norma brasileira de "Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos".

Para vestiários determina que

• A.

  a altura de utilização dos armários deve estar entre 0,50 e 1,25 m do piso acabado.

• B.

  os bancos devem ser providos de encosto, ter profundidade mínima de 0,45 m e ser instalados a uma altura de 0,46 m do piso acabado.

• C.

  as cabinas individuais acessíveis devem ter dimensões mínimas de 1,50 m × 1,80 m.

• D.

  os espelhos devem ter borda inferior a uma altura de 0,90 m e a superior a uma altura máxima de 1,80 do piso acabado.

• E.

  a projeção de abertura das portas dos armários não deve interferir na área de circulação mínima de 0,80

Ao longo dos últimos anos o Autocad evoluiu para um ambiente multitarefa de janelas que permitem trabalhar mais rapidamente e com menos esforço. Com respeito à manipulação de arquivos no Autocad versão 2000 ou superior, é correto afirmar que

• A.

  é possível abrir vários arquivos simultaneamente, mas só é possível visualizar um de cada vez.

• B.

  para abrir um segundo arquivo, não é necessário fechar o Autocad, mas é necessário encerrar o arquivo anterior.

• C.

  o número máximo de arquivos abertos ao mesmo tempo são dois.

• D.

  é possível abrir vários arquivos simultaneamente desde que a máquina possua espaço de memória suficiente para isso.

• E.

  arquivos de referência externa não podem ser abertos ao mesmo tempo que os arquivos em que estão referenciados.

O programa Autocad, versão 2000 ou superior, permite a inserção de arquivos de desenho de forma semelhante à inserção de blocos. A respeito das opções encontradas na caixa de diálogo principal de External Reference, é correto afirmar que

• A.

  Overlay faz com que o Autocad ignore outros arquivos conectados também como Xref que estejam aninhados no arquivo selecionado.

• B.

  Overlay faz com que o Autocad inclua outros arquivos conectados também como Xref que estejam aninhados no arquivo selecionado.

• C.

  Attachment converte um arquivo Xref em bloco e mantém os elementos nomeados do Xref (camadas, tipos de linha etc.)

• D.

  Attachment converte um arquivo Xref em bloco, criando novas camadas no arquivo corrente com o prefixo do nome do arquivo Xref.

• E.

  Overlay e Attachament permitem se o Autocad armazena a informação de percurso ao Xref no banco de dados dos arquivos correntes, ou se a descarta.

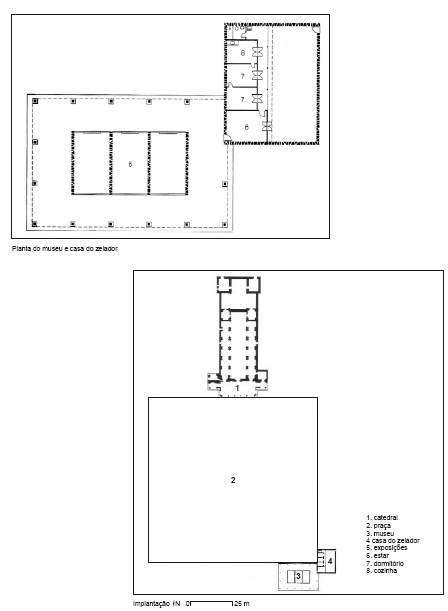

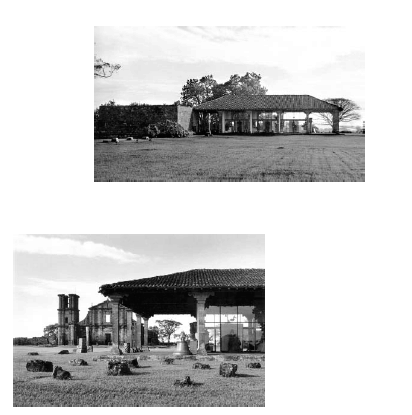

O Museu das Missões, no Rio Grande do Sul (1937), do arquiteto Lúcio Costa, pode ser considerado ponta de lança da instauração de uma modernidade cultural de bases internacionais, ligado ao estudo meticuloso do patrimônio histórico nacional. Observe abaixo esse conjunto.

Analisando-se os princípios de projeto para conservação e restauro de monumentos e sua relação com a prática contemporânea da atividade, constata-se que:

• A.

  trata-se de uma obra da fase do "Patrimônio Histórico" do autor, guardando poucas conexões intelectuais e artísticas com a fase moderna de Brasília.

• B.

  o projeto utiliza materiais remanescentes das ruínas, como embasamento de pilares e capitéis, e a esses elementos acrescenta-se essencialmente opacidade.

• C.

  a casa do zelador tratada como anexo revela que para se afirmar a contemporaneidade do novo bloco foi necessário superar a escala do edifício histórico.

• D.

  nesse projeto há uma dimensão demonstrativa de um rígido contextualismo, em síntese, mimético.

• E.

  o museu configura-se como um pavilhão alpendrado, tipologia das antigas residências da redução jesuítica.

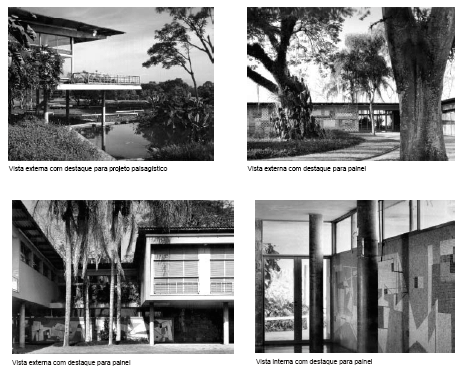

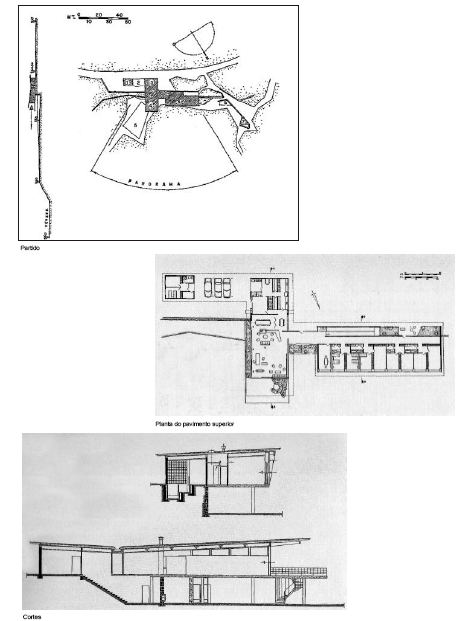

No quadro cultural brasileiro, a arquitetura moderna inaugurou uma nova abordagem para incorporação da arte à arquitetura. Observe, abaixo, desenhos e imagens da residência de Olivo Gomes, em São José dos Campos (1049-51), do arquiteto Rino Levi.

Sob o ponto de vista dos princípios de colaboração dos artistas coordenados pelo arquiteto para desempenhar um papel adequado na concepção do conjunto, constata-se que:

I. havia uma valorização das artes decorativas, promovendo escultores e pintores a realizarem imensos quadros sobre as paredes.

II. os painéis de Burle Marx também podem ser entendidos em função do partido da casa.

III. os painéis não são "matéria arquitetônica", mas, atualizando uma técnica tradicional local, conferem especificidade brasileira a uma arquitetura internacional.

IV. nada é supérfluo: desde o paisagismo e o cromatismo das paredes, até o mobiliário e a iluminação, tudo se articula organicamente na realização do partido do projeto.

É correto o que se afirma APENAS em:

• A.

  I, II e IV.

• B.

  II e IV.

• C.

  I, III e IV.

• D.

  I e III.

• E.

  III.

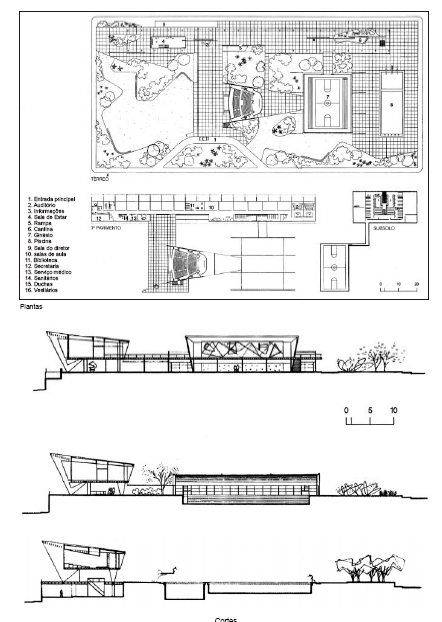

O Colégio Brasil-Paraguai, em Assunção (1952), de Afonso Eduardo Reidy, é considerado uma importante obra na construção da modernidade brasileira, tendo contribuído para a formulação das escolas carioca e paulista de arquitetura.

Analisando as imagens, constata-se que

• A.

  foi necessário a criação de um platô para implantação do conjunto, pois não foi possível o aproveitamento do desnível do terreno.

• B.

  a solução estrutural não permite grande flexibilidade na disposição das paredes divisórias, mas contribui para o enriquecimento da fachada.

• C.

  a estrutura foi projetada de maneira a conservar livre a fachada correspondente às aulas e formar um sistema com o quebra-sol.

• D.

  o conjunto edificado compreende dois corpos ligados entre si: um bloco com as aulas e o restante do programa no outro.

• E.

  os pilares em "V" apóiam a laje de cobertura com extremidade em pergolado e sustentam a laje das aulas através de cabos de aço.
