Questões de Arquitetura do ano 2009

Os cálculos de um projeto acústico constarão essencialmente de:

I. transmissão dos sons através das paredes, cortinas, lajes, etc.

II. superfícies de absorção.

III. superfícies de reverberação.

IV. fator de isolamento acústico.

É correto o que se afirma em:

• A.

  IV, apenas.

• B.

  III e IV, apenas.

• C.

  I, II, III e IV.

• D.

  I e IV, apenas.

• E.

  I, II e III, apenas.

Há condições de se obter internamente às edificações temperaturas dentro dos limites do conforto humano, utilizando-se apenas recursos relativos à climatização natural, nos locais onde a temperatura externa média (Te) é de

• A.

  20 °C < Te < 30 ºC

• B.

  18 °C < Te < 28 ºC

• C.

  18 °C < Te < 32 ºC

• D.

  15 °C < Te < 24 ºC

• E.

  15 °C < Te < 30 ºC

A representação gráfica das trajetórias aparentes do Sol, projetadas no plano do horizonte do observador, para cada latitude específica, denomina-se

• A.

  zenith.

• B.

  carta solar.

• C.

  sombra.

• D.

  quebra-sol.

• E.

  projeção solar.

Observe a figura abaixo.

Analisando a Planta de Locação dos Pilares e Estacas do projeto executivo das fundações e estrutura de concreto armado acima, verifica-se que

• A.

  as estacas suportam entre 50 e 95 toneladas cada.

• B.

  existem 4 tipos de estacas.

• C.

  os pilares possuem 40 cm de diâmetro.

• D.

  serão necessários blocos de fundação em 3 diferentes tamanhos.

• E.

  a menor distância entre estacas é 60 cm.

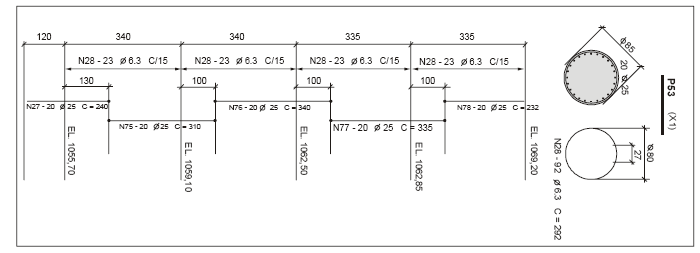

Observe a figura abaixo.

Analisando o Projeto de Armação do Pilar 53 (P53) do projeto executivo da estrutura de concreto armado acima, verifica-se que

• A.

  os estribos estão distribuídos na circunferência a cada 20 cm.

• B.

  a ferragem principal possui diâmetro de 6,3 mm.

• C.

  a ferragem mais curta possui diâmetro de 6,3 mm.

• D.

  existem 5 tamanhos diferentes de ferros.

• E.

  o comprimento dos estribos é maior do que 2 m.

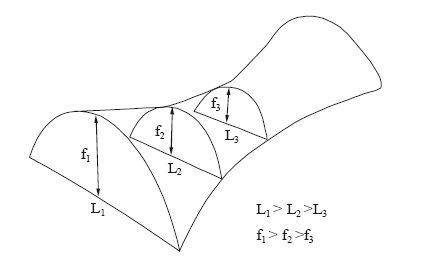

Observe a figura abaixo.

As cascas obtidas da associação de arcos parabólicos, cujos vãos e flechas diminuem da extremidade para o centro, denominam- se

• A.

  parabolóide elíptico.

• B.

  parabolóide hiperbólico.

• C.

  cúpula elíptica.

• D.

  cúpula hiperbólica.

• E.

  funicular.

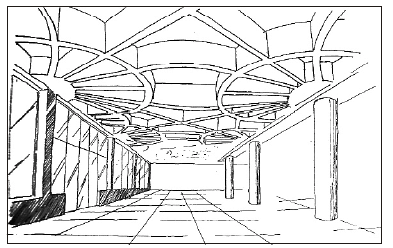

Observe a figura abaixo.

A estrutura de teto do edifício Hall of Labor, projetado pelo engenheiro e arquiteto italiano Pier Luigi Nervi, composta por barras que se cruzam, apoiadas nos seus extremos em outras barras (vigas principais), que por sua vez, apóiam-se sobre pilares, denomina-se

• A.

  portal.

• B.

  laje nervurada.

• C.

  colméia.

• D.

  grelha.

• E.

  lamela.

Na demolição de edificação com mais de dois pavimentos ou de altura superior a 6 m e distando menos de 3 m do alinhamento do terreno, caberá ao construtor:

I. a responsabilidade quanto aos danos que a demolidora venha a causar a terceiros, edificações e transeuntes, independente do contrato entre as partes.

II. a execução de galeria de 3 m de altura sobre o passeio, com bordas fechadas por tapumes com no mínimo 1 m de altura.

III. a execução de bandejas salva-vidas planas em todo o perímetro da obra, com dimensão mínima de 1 m.

IV. a execução de calhas fechadas com inclinação mínima de 45°, quando da retirada do entulho por gravidade.

É correto o que se afirma APENAS em:

• A.

  I e II.

• B.

  III e IV.

• C.

  I.

• D.

  I e III.

• E.

  II e IV.

A estaca moldada in situ, de custo bastante baixo, onde um tubo de aço com um mandril interno é cravado no terreno, até ser atingida a resistência necessária do solo. Na sequência, o mandril é retirado e lançado concreto seco no interior do tubo enquanto esse é removido, denomina-se:

• A.

  hélice.

• B.

  franki.

• C.

  broca.

• D.

  escavada.

• E.

  strauss.

O produto de bom desempenho térmico e acústico e de baixa massa, resultante da reação química entre cal, cimento, areia e pó de alumínio que, a partir da cura em vapor a alta pressão gera silicato de cálcio, denomina-se:

• A.

  concreto celular autoclavado.

• B.

  poliestireno expandido.

• C.

  gesso.

• D.

  refratário.

• E.

  silestone.
