Questões de Arquitetura do ano 2009

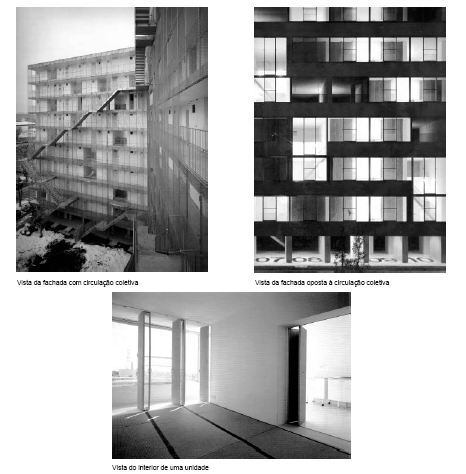

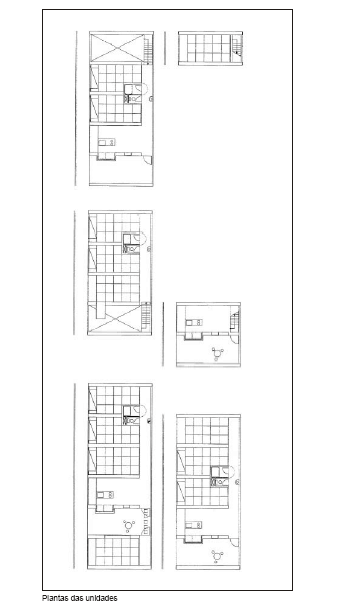

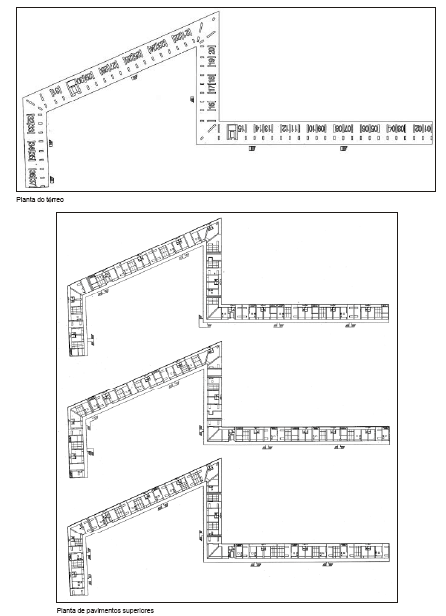

Observe abaixo o edifício de apartamentos Gifu Kitagata, no Japão (1994-1998), projeto de Kazuo Seijima e associados, parte de um projeto de habitações públicas de grande escala promovido pela prefeitura local sob a coordenação de Arata Isozaki.

Analisando o projeto, conclui-se que:

I. a planta do térreo, em que se dispõe o estacionamento, é um pilotis que facilita o acesso ao edifício por todas as direções.

II. as escadas externas assumem função essencialmente estéticas devido ao elevado número de pavimentos e ao rigor do clima local.

III. a lâmina é composta por uma parte central fechada e duas faixas periféricas essencialmente leves: uma para circulação horizontal coletiva, outra para circulação interna dos apartamentos.

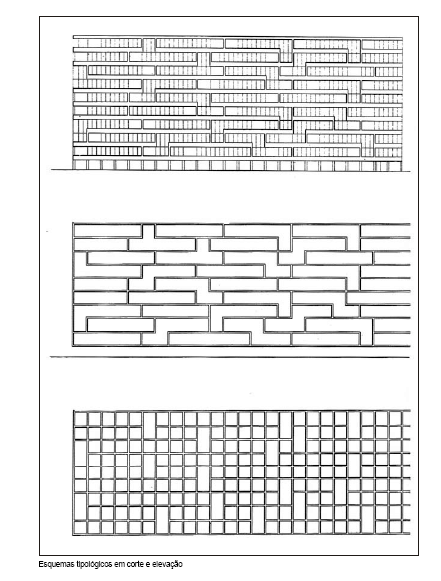

IV. uma ampla gama tipológica, combinadas de forma quase livre em secção, gera grande variação nas fachadas.

É correto o que se afirma APENAS em:

• A.

  II, III e IV.

• B.

  III e IV.

• C.

  I e III.

• D.

  I e II.

• E.

  I, III e IV.

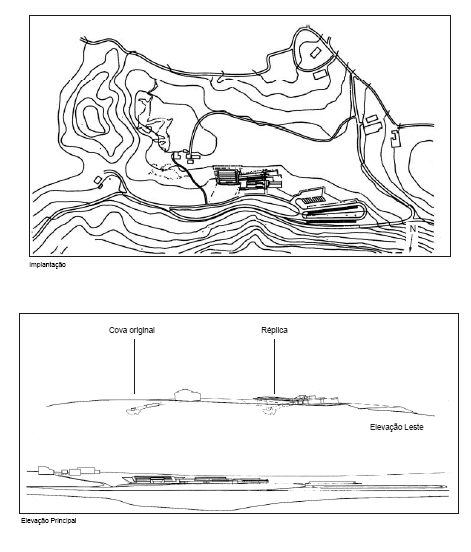

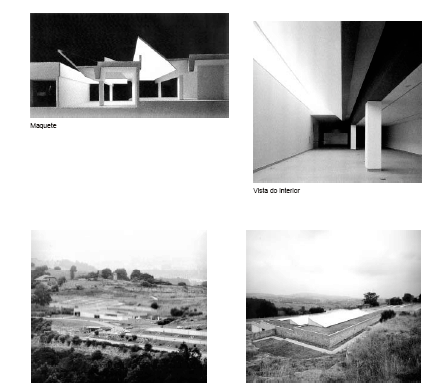

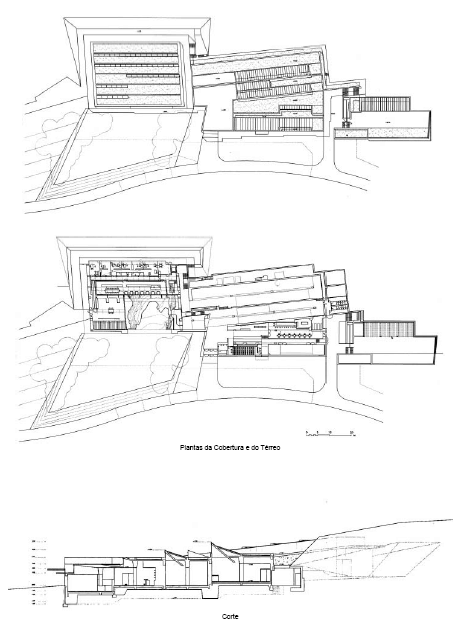

O Museu de Altamira, em Santillana del Mar, Espanha, do arquiteto Juan Navarro Baldeweg (1995-2000), foi projetado para solucionar os problemas de conservação de suas covas pré-históricas. Do conhecimento do estado de deterioração do sítio, surgiu a necessidade de implantar próximo ao recinto uma "réplica" para receber a numerosa afluência de visitantes. Observe a seguir desenhos e imagens do projeto.

Analisando-se as características dessa arquitetura, considere as afirmações abaixo.

I. A proposta é cuidadosa com a paisagem, reduzindo o impacto negativo de construções e estacionamentos que requerem considerável ocupação de superfície.

II. A arquitetura resultante tem valor próprio evidenciado em formas de caráter mínimo que emergem segundo uma geometria flexível, adaptando-se ao terreno inclinado.

III. Nos espaços interiores a luz é protagonista, tanto a natural quanto a artificial servirão de apoio conforme as exigências expositivas.

IV. A criação da "réplica" sugere a interpretação de sua instalação na paisagem como "imagem espelho" ou refletida que supõe um âmbito "virtual".

É correto o que se afirma em:

• A.

  I, II, III e IV.

• B.

  I, II e III, apenas.

• C.

  I e IV, apenas.

• D.

  II e IV, apenas.

• E.

  III, apenas.

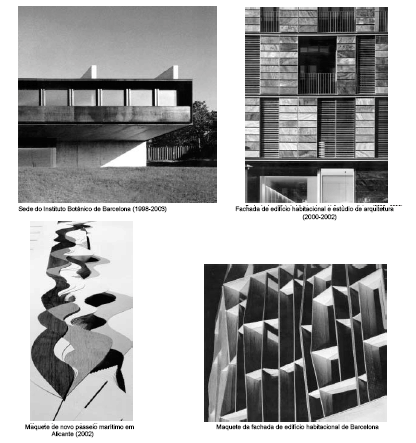

Observe abaixo desenhos e imagens de quatro obras do arquiteto espanhol Carlos Ferrater.

Observando-se tais edifícios consta-se que:

I. o rigor construtivo e a ausência de adornos confirmam que a evolução da cultura é proporcional ao desaparecimento do ornamento.

II. diferentes conhecimentos sobre o mundo da arte e da arquitetura, da estrutura e da geometria, aparecem cruzados a produzir nova síntese em que o ornamento não é descartado.

III. há maior ênfase nos aspectos técnico-construtivos do que nos sentidos e nexos que possam justificar os resultados estéticos.

IV. o desenvolvimento técnico e artístico muito elaborado obriga, às vezes, ao abandono das razões econômicas.

É correto o que se afirma APENAS em:

• A.

  I e IV.

• B.

  I, II e III.

• C.

  II.

• D.

  II e III.

• E.

  III e IV.

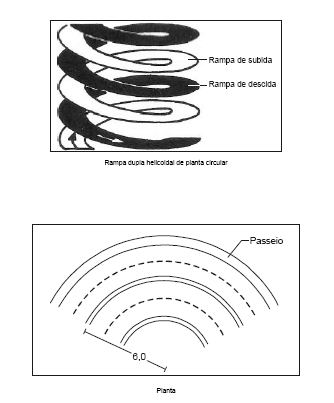

Um edifício garagem apresenta rampa dupla helicoidal para o acesso dos automóveis conforme figuras abaixo.

Considerando que raio médio é de 6,00m e que o desnível a ser vencido entre os pavimentos é 3,75m, a inclinação média das rampas é de

• A.

  5%.

• B.

  10%.

• C.

  12%.

• D.

  15%.

• E.

  20%.

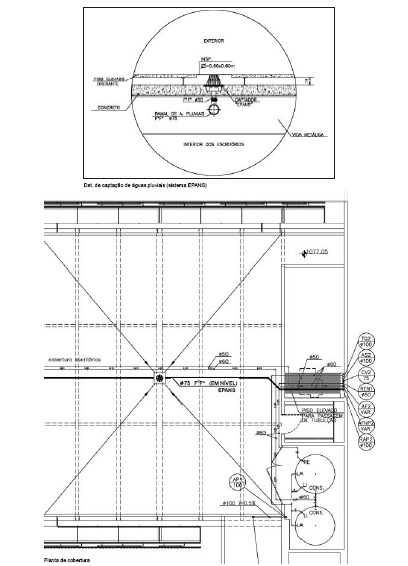

A captação de águas pluviais é um sistema de instalações prediais que tem evoluído muito como pode exemplificar o escoamento por sifonagem do Sistema "Epans".

Analisando os desenhos acima se verifica que a inclinação na tubulação sob a laje de cobertura é de

• A.

  0%.

• B.

  0,5%.

• C.

  1%.

• D.

  1,5%.

• E.

  2%.

O índice de aproveitamento ou coeficiente de aproveitamento de um terreno é a relação entre:

• A.

  A área edificável e a área não edificável do terreno.

• B.

  A área do terreno e a da taxa de ocupação.

• C.

  A área da projeção da edificação e a área do terreno.

• D.

  A área edificável e a área do terreno.

Em projeto arquitetônico conforme a norma técnica vigente indique FALSA (F) ou VERDADEIRA (V), as afirmações abaixo:

(  ) As cotas devem ser indicadas em metros ou em centímetros.

(  ) A planta da edificação é a vista superior de um plano secante horizontal.

(  ) As cotas de nível sempre serão em centímetro.

(  ) A fórmula de Blondell para cálculo de escadas é 2p + e = 63 - 64 cm

• A.

  F; V; F; F.

• B.

  F; F; V; V.

• C.

  V; F; V; V.

• D.

  V; V; F; F.

Qual a distância máxima de um desconector ao tubo ventilador, para o diâmetro nominal do ramal de esgoto DN de 75 mm:

• A.

  1,50 m

• B.

  1,20 m

• C.

  1,80 m

• D.

  1,30 m

Em um projeto de esgotos domiciliares devemos considerar que o interior das tubulações, embutidas ou não, deve ser acessível por intermédio de dispositivos de inspeção. Para garantir a acessibilidade aos elementos do sistema, devem ser respeitadas no mínimo as seguintes condições:

1. A distância entre dois dispositivos de inspeção não deve ser superior a ________.

2. A distância entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo não deve ser superior a ________.

Complete as lacunas:

• A.

  35,00 m e 25,00 m.

• B.

  22,00 m e 18,00 m.

• C.

  25,00 m e 15,00 m.

• D.

  25,00 m e 20,00 m.

Em um projeto topográfico, qual a definição de curvas de nível?

• A.

  O lugar geométrico de convergência de um rincão.

• B.

  O plano de referência de uma garganta ou colo.

• C.

  O ponto mais elevado de um talvegue.

• D.

  O lugar geométrico dos pontos de mesma cota.
