Questões de Ciência da Computação do ano 2007

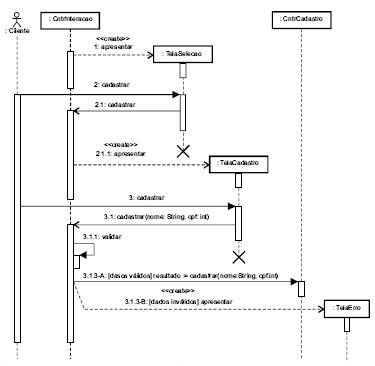

Com relação ao diagrama de seqüência UML mostrado acima, julgue os itens que se seguem.

As mensagens apresentar enviadas para as instâncias de TelaSelecao e TelaCadastro estão estereotipadas pela palavra create. Há condições de guarda que controlam o envio da mensagem cadastrar para a instância de CntrCadastro e da mensagem apresentar para a instância de TelaErro.

• C. Certo
• E. Errado

Julgue os próximos itens, acerca dos conceitos de desenvolvimento de sistemas.

I. Ferramentas denominadas de IDEs (ambientes de desenvolvimento interativo) não são consideradas ferramentas CASE, pois se aplicam ao paradigma de orientação a objetos e não ao paradigma de análise essencial ou análise e desenho estruturado.

II. A modelagem de dados empregando UML depende, fundamentalmente, de diagramas de classe.

III. A modelagem funcional empregando UML depende em maior proporção de diagramas de seqüência e colaboração, e, em menor proporção, de diagramas de componente e instalação.

A quantidade de itens certos é igual a

• A.

  0

• B.

  1

• C.

  2

• D.

  3

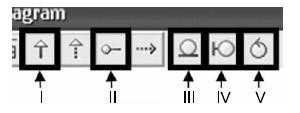

A figura acima apresenta, numerados de I a V, alguns dos elementos que fazem parte da paleta de edição de diagramas UML da ferramenta JUDE. Considerando essa figura, assinale a opção que contém os nomes corretos dos elementos indicados, na ordem I, II, III, IV e V.

• A.

  generalização, interface, entidade, limites do sistema e controle

• B.

  package, especialização, dependência, interface e entidade

• C.

  subsistema, interface, limites do sistema, entidade e controle

• D.

  interface, herança, controle, entidade e limites do sistema

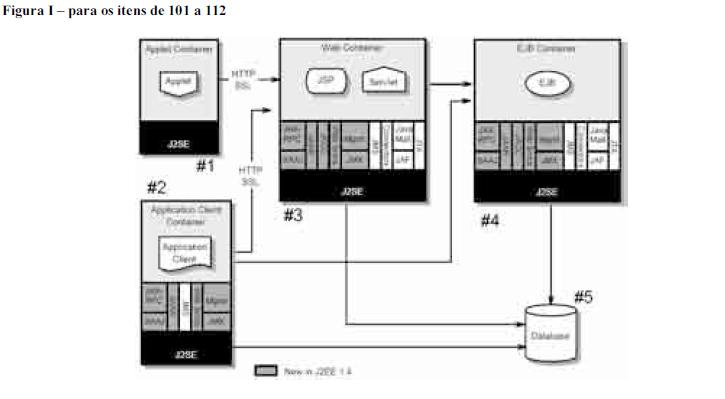

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

Plotando-se um gráfico da produtividade da referida organização durante o desenvolvimento de várias aplicações, que relacione o número de homens-hora de projeto para implementar cada aplicação e o número de pontos de função dessa aplicação, obtém-se uma curva aproximadamente linear.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

Considere que seja necessário estimar o tamanho de um projeto de uma nova aplicação a ser desenvolvida na plataforma mencionada. Nessa situação, é correto afirmar que a adição de uma nova página HTML produzirá um aumento no número total de pontos de função não ajustados; que o atendimento a uma demanda por produção de componentes de código reusáveis, para uso em outro projeto de desenvolvimento de software na mesma organização, incrementará o fator de ajuste de medição (value adjustment factor) para esse projeto.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

A produção de artefatos visualmente descritivos do fluxo navegacional de uma aplicação web a ser construída na plataforma acima será, muito provavelmente, realizada por desenvolvedores projetistas de GUI, que produzirão um protótipo de interface de usuário, na disciplina de requisitos, durante a fase de iniciação do projeto.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

Diagramas UML de colaboração ou seqüência deverão ser construídos a fim de que ocorra a realização dos casos de uso de uma aplicação em desenvolvimento.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

O emprego de beans de entidade na camada #4 mostrada na figura I permitirá aos implementadores de aplicativos grande independência para a criação do modelo de dados de uma aplicação em desenvolvimento, reduzindo a necessidade de interação com o administrador de bancos de dados, pois a tecnologia tornará semi-automática a produção de um modelo de dados normalizado e aderente às políticas de segurança dessa organização.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

Considere que seja realizada uma simplificação na arquitetura de uma aplicação em desenvolvimento, consistindo na eliminação do elemento #3 mostrado na figura I e no conseqüente estabelecimento de ligação direta entre os elementos #2 e #4. Nesse caso, possivelmente ocorrerão os seguintes efeitos: incremento da complexidade de controle de GUI no elemento #2; aumento das vulnerabilidades da aplicação; possibilidade de uso de interface rica no cliente.

• C. Certo
• E. Errado

A figura I acima, adaptada de java.sun.com, apresenta um diagrama da arquitetura J2EE 1.4. Os principais elementos que compõem a arquitetura são numerados de #1 a #5.

Uma organização executa projetos de desenvolvimento de aplicativos de software embasados na arquitetura J2EE, com padrões de desenho, framework MVC, interoperabilidade XML e bancos de dados relacionais. Além disso, ela adota um processo de desenvolvimento de software baseado no RUP/UML e realiza estimativas de projeto por meio de análise de pontos de função.

A propósito das informações apresentadas acima, e considerando a figura I, bem como os conceitos pertinentes à engenharia de software, julgue os itens a seguir.

O uso do framework MVC no elemento #3 da figura I implicará diretamente no emprego dos seguintes padrões de desenho orientado a objetos: façade; abstract factory; method template e observer.

• C. Certo
• E. Errado
