Questões sobre Modelo de Entidade-Relacionamento

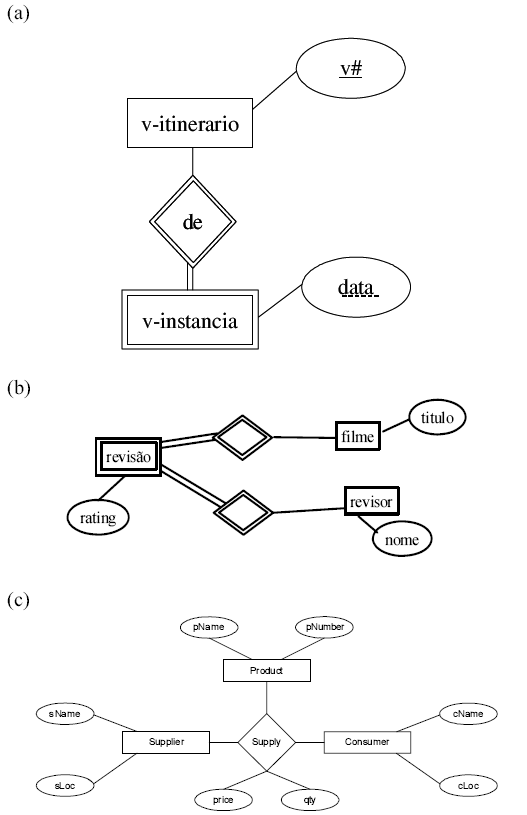

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

No diagrama (c), existe uma relação binária, definida por supplier, product e consumer.

• C. Certo
• E. Errado

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

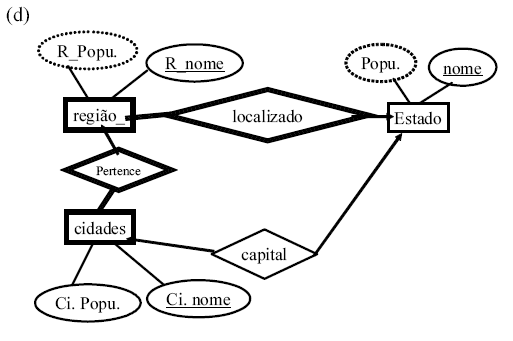

Em (d) existe uma representação adequada tendo em vista que os nomes dos estados são únicos. Do mesmo modo, a modelagem é adequada, tendo em vista que os nomes das cidades são únicos em um estado.

• C. Certo
• E. Errado

Com base nos conceitos de modelagem entidade-relacionamento e nos diagramas E-R mostrados nas figuras (a) e (b), julgue os itens de 112 a 116.

Em (d), existe uma modelagem adequada, tendo em vista que não podem existir, em um mesmo estado, regiões e cidades com o mesmo nome.

• C. Certo
• E. Errado

O diagrama mostrado na figura apresenta uma descrição parcial de relações entre conceitos de gestão por programas de um órgão público brasileiro. Cada conceito é representado por um retângulo e os relacionamentos entre eles são estabelecidos por meio de arcos direcionados cujos nomes são predicados (numerados de A até Z) estabelecidos entre os conceitos. Julgue os itens seguintes, acerca do significado e relacionamento adequado entre os conceitos apresentados e os conceitos de gestão por programas.

Considerando a necessidade de se criar um modelo entidade-relacionamento estendido, contendo informações relativas ao modelo acima, são predicados que representam pares de relações de (especialização, generalização): (D, C) e (Y, X).

• C. Certo
• E. Errado

O diagrama mostrado na figura apresenta uma descrição parcial de relações entre conceitos de gestão por programas de um órgão público brasileiro. Cada conceito é representado por um retângulo e os relacionamentos entre eles são estabelecidos por meio de arcos direcionados cujos nomes são predicados (numerados de A até Z) estabelecidos entre os conceitos. Julgue os itens seguintes, acerca do significado e relacionamento adequado entre os conceitos apresentados e os conceitos de gestão por programas.

Considerando a necessidade de se criar um modelo entidade-relacionamento, contendo informações relativas ao modelo apresentado, são predicados que associam entidades: G, R, V.

• C. Certo
• E. Errado

Em um modelo E-R, o tipo de associação unária é aquela em que

• A.

  uma entidade se relaciona unicamente com uma outra entidade.

• B.

  uma entidade se relaciona com ela própria.

• C.

  uma entidade não se relaciona com qualquer outra entidade, nem com ela própria.

• D.

  um relacionamento é do tipo 1:1, somente.

• E.

  um relacionamento é do tipo 1:1 ou N:1.

O diagrama mostrado na figura apresenta uma descrição parcial de relações entre conceitos de gestão por programas de um órgão público brasileiro. Cada conceito é representado por um retângulo e os relacionamentos entre eles são estabelecidos por meio de arcos direcionados cujos nomes são predicados (numerados de A até Z) estabelecidos entre os conceitos. Julgue os itens seguintes, acerca do significado e relacionamento adequado entre os conceitos apresentados e os conceitos de gestão por programas.

Previsões de liquidação e previsões de empenho são entidades e(ou) atributos presentes em um modelo entidade-relacionamento de um sistema de planejamento orçamentário, no qual as datas das previsões de liquidação são usualmente anteriores às datas das previsões de empenho.

• C. Certo
• E. Errado

Sobre um modelo E-R, considere que uma chave primária

I. simples pode ser constituída de um atributo atômico ou de um atributo composto.

II. simples pode ser constituída de apenas um atributo atômico.

III. composta pode ser constituída de um atributo composto.

IV. composta pode ser constituída de dois ou mais atributos atômicos.

Está correto o que consta APENAS em

• A.

  III e IV.

• B.

  II e III.

• C.

  II e IV.

• D.

  I e II.

• E.

  I e IV.

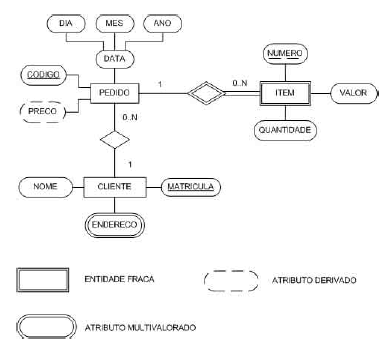

Considerando o modelo entidade-relacionamento apresentado acima, julgue os itens que se seguem.

A cada entidade do tipo CLIENTE podem estar associadas várias entidades do tipo PEDIDO; MATRICULA é um atributo-chave; entre PEDIDO e ITEM há um relacionamento identificador; para se identificar cada entidade ITEM, basta NUMERO.

• C. Certo
• E. Errado

Quando dois conjuntos de dados são concatenados de acordo com uma determinada condição, representa o resultado da operação relacional

• A.

  junção.

• B.

  união.

• C.

  restrição.

• D.

  projeção.

• E.

  intersecção.
