Questões sobre Elétrica / Eletrônica

Um sinal alternado senoidal tem amplitude de pico de 42 V e período de 20 μs. O valor aproximado da tensão eficaz e a freqüência são, respectivamente,

• A.

  21 V e 50 kHz

• B.

  30 V e 50 kHz

• C.

  30 V e 5 MHz

• D.

  60 V e 500 kHz

• E.

  84 V e 50 kHz

Para responder às questões de números 36 e 37, considere o circuito abaixo.

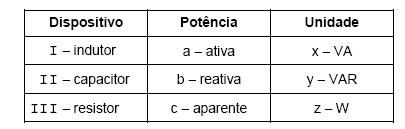

Associe as colunas de cada dispositivo do circuito com o tipo de potência que ele desenvolve e a sua respectiva unidade de medida.

• A.

  (I − a − y) ; (II − c − x) ; (III − b − z)

• B.

  (I − a − z) ; (II − a − z) ; (III − b − y)

• C.

  (I − c − x) ; (II − b − z) ; (III − a − z)

• D.

  (I − b − y) ; (II − c − z) ; (III − a − y)

• E.

  (I − b − y) ; (II − b − y) ; (III − a − z)

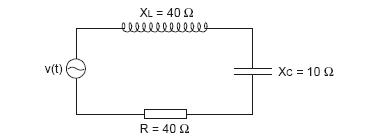

Para responder às questões de números 36 e 37, considere o circuito abaixo.

A impedância total do circuito vale, aproximadamente,

• A.

  20

• B.

  36

• C.

  42

• D.

  50

• E.

  64

Deseja-se medir o comprimento aproximado de um fio condutor cuja área da seção transversal é 6 mm², dispondo somente de um ohmímetro. Sabe-se que a resistência medida entre as duas extremidades do condutor é de 0,2 Ω e que a resistividade do material condutor é de 20x10-⁶ Ω.mm, nas condições de temperatura e isolamento em que se encontra. O comprimento, em metros, do condutor é:

• A. 2,4
• B. 16,7
• C. 24,0
• D. 60,0
• E. 120,0

Um relé é energizado quando a tensão em sua bobina é de 12 V e a corrente de aproximadamente 30 mA. Para medir com maior precisão a resistência ôhmica da bobina, um multímetro digital deve estar com a chave seletora de fundo de escala em

• A.

  20 k

• B.

  200 k

• C.

  2 k

• D.

  20 k

• E.

  200 k

Um técnico de manutenção despeja 1 ft³ de óleo da câmara de expansão de um transformador dentro do recipiente com as dimensões mostradas na figura acima. A fração aproximada do volume do recipiente que será ocupada pelo óleo é:

• A. 1/ 3
• B. 1/ 6
• C. 1/9
• D. 1/27
• E. 1/36

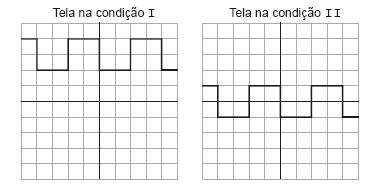

A figura abaixo representa a tela de um osciloscópio medindo um sinal quadrado em duas condições diferentes:

I − chave AC-GND-DC na posição DC; II − chave AC-GND-DC na posição AC. Nos dois casos, o ganho vertical está calibrado em 0,5 V/DIV e a base de tempo em 0,2 μs/DIV.

Os valores que caracterizam corretamente o sinal acima representado são:

• A.



• B.



• C.



• D.
• E.



Dos cinco símbolos apresentados a seguir, o único que NÃO está previsto na NBR 5444:1989 (símbolos gráficos para instalações elétricas prediais) para representar algum tipo de transformador é:

• A.
• B.
• C.
• D.
• E.

O dispositivo optoeletrônico de dois terminais denominado TIL 78 possui as características abaixo discriminadas:

• A.

  fototransistor.

• B.

  LED de alto brilho.

• C.

  fotodiodo.

• D.

  LDR.

• E.

  optoacoplador.

Uma carga resistiva é colocada entre os pontos 1 e 2 do circuito de corrente contínua mostrado na figura acima. A carga deve absorver 1/3 da potência total fornecida pelas duas fontes de tensão. O valor dessa carga, em kW, deve ser de:

• A.
• B. 4
• C. 8
• D. 12
• E.
