O parâmetro híbrido do transistor que informa a sua impedância de entrada na configuração emissor comum é

• A.

  Vce

• B.

  Vbe

• C.

  hre

• D.

  hie

• E.

  hfe

A figura ilustra um sinal de tensão periódico formado por semiciclos senoidais. O valor eficaz da tensão V(t) é:

• A.
• B.
• C.
• D.
• E.

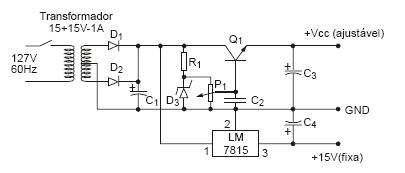

O texto e o esquema abaixo referem-se às questões de números 42 e 43.

Trata-se de uma fonte de alimentação com uma saída ajustável de zero a aproximadamente 14,4 V e outra saída fixa de 15 V.

O diodo Zener D3, neste caso, deve ter uma tensão Zener de

• A.

  15 V

• B.

  12 V

• C.

  9 V

• D.

  6 V

• E.

  5 V

A figura acima ilustra um gerador tipo Y ligado a uma carga trifásica tipo Δ equilibrada. Se Z_A=(6 + j8)Ω, os módulos das correntes I_a e I_L são, em Ampères, respectivamente:

• A. 12  e 36
• B. 12  e 12
• C. 12 e 12
• D. 36 e 36
• E. 36 e 12

O texto e o esquema abaixo referem-se às questões de números 42 e 43.

Trata-se de uma fonte de alimentação com uma saída ajustável de zero a aproximadamente 14,4 V e outra saída fixa de 15 V.

As características do capacitor que melhor se enquadram na função de C₄ são:

• A.

  10 pF x 400 V − cerâmico

• B.

  10 nF x 10 V − poliéster

• C.

  10 μF x 6,3 V − tântalo

• D.

  10 μF x 50 V − eletrolítico

• E.

  100 nF x 250 V − cerâmico

Considerando que o diagrama fasorial acima representa as tensões de fase em uma carga trifásica equilibrada na configuração estrela e suas correntes correspondentes, é correto afirmar que a:

• A. corrente  possui ângulo de (150º − ) e o fator de potência é igual ao cos .
• B. tensão possui ângulo de + 150º e a corrente  possui ângulo de −120º.
• C. tensão  possui ângulo de −90º e a carga é resistiva.
• D. tensão  possui ângulo de −90º e o fator de potência é igual ao cos .
• E. tensão  possui ângulo de −90º e o fator de potência é igual ao cos .

Um amplificador de áudio transistorizado tem como estágio de saída dois transistores operando em classe B na configuração push-pull. Nessa configuração, os transistores têm como características o fato de que são

• A.

  pares complementares, mas o NPN é polarizado na região ativa e o PNP na região de saturação.

• B.

  pares complementares, mas o NPN é polarizado na região de corte e o PNP na região de saturação.

• C.

  pares complementares (NPN e PNP), ambos polarizados na região de corte.

• D.

  ambos NPN e polarizados na região de saturação.

• E.

  ambos PNP e polarizados na região de saturação.

Um motor elétrico de indução tipo gaiola, de potência 1 Hp, está em funcionamento normal quando seu eixo é travado por um objeto que caiu acidentalmente sobre as engrenagens da transmissão. A corrente elétrica estimada no motor, após o travamento e imediatamente antes que a proteção desarme, é:

• A. menor que a corrente nominal
• B. vezes o valor da corrente nominal, se o motor for bifásico, e  vezes o valor da corrente nominal, se o motor for monofásico.
• C. dependente da carga mecânica que estava acoplada ao motor antes da parada acidental
• D. imprevisível
• E. entre 5 e 8 vezes o valor da corrente nominal

É um tiristor que pode ser usado em corrente contínua e alternada e pode conduzir nos dois sentidos desde que um pulso seja aplicado em um de seus terminais denominado gate ou gatilho:

• A.

  FET

• B.

  SCR

• C.

  UJT

• D.

  DIAC

• E.

  TRIAC

Considere as afirmativas relacionadas aos princípios do eletromagnetismo.

I - Em circuitos magnéticos, é válido considerar que os efeitos de cada fonte de força magnetomotriz podem ser tratados isoladamente e os resultados (fluxos magnéticos resultantes) somados.

II - As curvas de histerese, típicas de magnetização de materiais ferromagnéticos, são responsáveis pela propriedade não linear dos circuitos magnéticos e pela possível existência de densidades de fluxos remanentes.

III - A relutância de um material à tentativa de estabelecer um fluxo magnético no seu interior é inversamente proporcional à sua permeabilidade magnética.

 É(São) correta(s) a(s) afirmativa(s):

• A. II, apenas.
• B. III, apenas.
• C. I e II, apenas
• D. I e III, apenas
• E. II e III, apenas
