Questões sobre Elétrica / Eletrônica

O número binário (10110110) vale no sistema hexadecimal

• A.

  B3

• B.

  B6

• C.

  116

• D.

  7B

• E.

  93

A figura mostra o uso de um galvanômetro G de bobina móvel de  de fundo de escala ede resistência interna, usado para configurar um ohmímetro série. O potenciômetro R_p é usado para fazer o ajuste zero na medida de resistência. Com as pontas de prova em curto, o valor de R_p, em para ajustar o zero da escala é:

• A. 5,9
• B. 9,8
• C. 10
• D. 14,9
• E. 20

Um parâmetro importante de uma porta lógica TTL é o maior valor de tensão de entrada que ela entende como nível lógico baixo (0). Nos manuais de circuitos integrados esse parâmetro é simbolizado por

• A.

  VOL

• B.

  VOH

• C.

  VIL

• D.

  VIH

• E.

  Fan out

O triângulo das potências acima representa a operação de um motor monofásico. Foram realizadas medidas de potência por um wattímetro, da tensão nos terminais do motor, por um voltímetro e da corrente solicitada, por um amperímetro. É correto afirmar que a(o):

• A. potência medida pelo wattímetro é igual a
• B. potência medida pelo wattímetro é igual a 600 var
• C. produto dos valores medidos pelo voltímetro e pelo amperímetro é igual à potência aparente
• D. produto dos valores medidos pelo voltímetro e pelo amperímetro é igual a 1000 W.
• E. produto dos valores obtidos pelas medidas do voltímetro e do amperímetro é igual ao valor medido pelo wattímetro

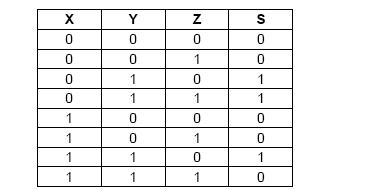

A expressão lógica que satisfaz à tabela-verdade abaixo, sendo X, Y e Z as entradas e S a saída, é

• A.



• B.



• C.



• D.
• E.



A figura mostra as curvas tempo-corrente típicas de um fusível em série com um disjuntor de ação termomagnética. Uma condição para que a coordenação da proteção relativa às curvas indicadas seja seletiva é que o:

• A.

  fusível esteja instalado mais próximo da carga e o disjuntor, mais próximo da fonte.

• B.

  fusível esteja instalado em paralelo com o disjuntor e não em série

• C.

  tempo de atuação do fusível seja menor do que o tempo de atuação do disjuntor, para qualquer valor da corrente

• D.

  tempo de atuação do disjuntor seja menor do que o tempo de atuação do fusível, somente para correntes de sobrecarga.

• E.

  disjuntor esteja instalado mais próximo da carga e o fusível, mais próximo da fonte.

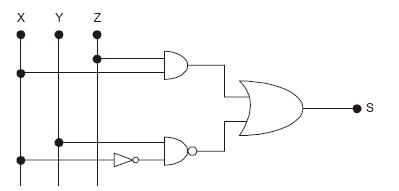

Analise o circuito lógico abaixo.

• A.



• B.



• C.



• D.



• E.



A figura apresenta o circuito elétrico de comando de duas máquinas trifásicas, por intermédio dos contatores C1 e C2. As chaves S, S1, S2 e S3 são do tipo sem retenção. Com relação ao funcionamento do sistema, em condições normais, e considerando que acionar uma chave significa apertála e soltá-la em seguida, foram feitas as afirmativas a seguir.

I - A lâmpada LA somente estará acesa em uma das duas seguintes situações: a) quando os contatores C1 e C2 estiverem desenergizados; b) quando somente o contator C1 estiver energizado e C2 desenergizado.

II - Após o acionamento da chave S, a máquina comandada por C1 poderá entrar em funcionamento somente acionando-se a chave S1.

III - O contator C1 somente poderá ser energizado através do acionamento da chave S1, caso o contator C2 já esteja energizado e após o tempo programado no relé temporizador K1.

IV - Quando a máquina comandada pelo contator C1 estiver energizada, o acionamento da chave S3 permitirá desligá-la sem desenergizar a outra máquina e, nessa situação, imediatamente após o acionamento da chave S3, a lâmpada LA apaga.

V - Imediatamente após o acionamento da chave S, os contatores C1 e C2 e o relé temporizador K1 estarão desenergizados, mas a lâmpada LA estará acesa.

 São verdadeiras, apenas, as afirmativas:

• A. I, II e III
• B. I, III e V
• C. II, III e IV
• D. II, IV e V
• E. III, IV e V

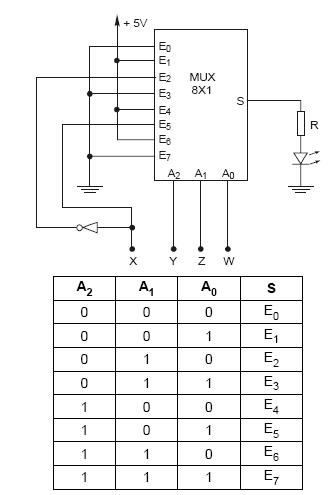

Considere o circuito lógico abaixo e a tabela-verdade do multiplex:

• A.



• B.



• C.



• D.



• E.



Para o projeto elétrico de uma instalação foi adotado o esquema TN. Após o dimensionamento dos circuitos, foi constatado que, em um deles, a proteção contra contatos indiretos não se verificou. Dentre os procedimentos abaixo, aquele que NÃO soluciona o problema é a(o):

• A. troca do disjuntor de proteção por outro com desarme mais rápido
• B. diminuição do comprimento do circuito
• C. diminuição das cargas neste circuito
• D. utilização de DR.
• E. aumento da bitola do fio do circuito
