Questões sobre Elétrica / Eletrônica

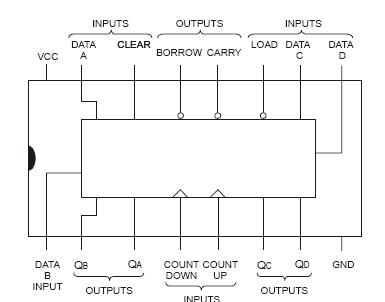

O circuito integrado abaixo é um contador comercial TTL e possui um pino de entrada ativo em nível baixo (0) cuja função é carregar as saídas do contador com o estado presente nas entradas de dados. Esse pino é identificado por

• A.

  GND.

• B.

  CARRY.

• C.

  BORROW.

• D.

  CLEAR.

• E.

  LOAD.

A respeito dos sistemas de proteção contra descargas atmosféricas (SPDA), assinale a afirmação correta

• A.

  No caso de uma descarga atmosférica, garantem que a instalação não sofrerá danos

• B.

  Só necessitam de inspeção a cada 5 anos, desde que o sistema de aterramento não precise de tratamento químico do solo.

• C. A eficiência do sistema como um todo só é possível se forem utilizadas estacas metálicas adequadas
• D.

  Sempre que a estrutura a ser protegida tiver telhado metálico, este poderá ser utilizado como captor.

• E.

  Os eletrodos de aterramento não naturais devem ser instalados, externa e preferencialmente, a uma distância de 1m das fundações das estruturas protegidas.

Em um microcontrolador da família 8051, os pinos INT0 e INT1 são

• A.

  para habilitação de memória de programa externa.

• B.

  entradas de interrupção externas.

• C.

  saídas de dados seriais.

• D.

  para habilitação de leitura de memória de dados externa.

• E.

  entradas de pulsos de clock externos.

Quando instalados em circuitos terminais, os dispositivos a corrente diferencial-residual (DRs) têm a finalidade de proteger o:

• A. usuário da instalação elétrica
• B. equipamento que está ligado ao circuito
• C. circuito onde está instalado e o usuário da instalação elétrica
• D. circuito onde está instalado, somente
• E. circuito onde está instalado e o equipamento que está ligado ao circuito

Um microcontrolador da família 8051 possui dois pinos que servem como entrada e saída seriais de dados. Esses pinos são, respectivamente,

• A.

  RxD e TxD

• B.

  ALE e PSEN

• C.

  T0 e T1

• D.

  WR e RD

• E.

  XTAL1 e XTAL2

Uma determinada carga elétrica de corrente alternada e potência nominal de 15 kVA é considerada essencial e, portanto, alimentada através de um equipamento tipo no-break em série com um conversor CC/CA. A potência e a tensão nominais no lado CC desse conversor são 15 kVA e 150 Vcc, respectivamente. A capacidade do banco de baterias que alimenta o no-break é de 25 Ah. No caso de falta da fonte de energia principal, qual o tempo máximo, em minutos, durante o qual o sistema pode sustentar a carga?

• A. 5
• B. 15
• C. 25
• D. 80
• E. 125

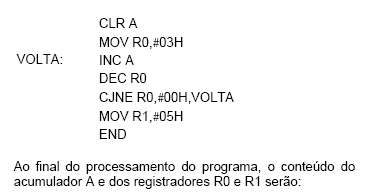

Considere o programa abaixo, escrito para um microcontrolador da família 8051:

• A.



• B.



• C.



• D.



• E.



A norma de instalações elétricas de baixa tensão – ABNT NBR-5410 (2004) apresenta diretrizes para a realização de um projeto de instalações elétricas. Nas instalações que recebem da concessionária a energia em baixa tensão, a referida norma determina que a queda total de tensão seja, no máximo, de:

• A. 2% e independente dos circuitos terminais
• B. 4% e independente dos circuitos terminais.
• C. 5% e que os circuitos terminais não tenham uma queda superior a 2%.
• D. 5% e que os circuitos terminais não tenham uma queda superior a 4%.
• E. 5% e independente dos circuitos terminais

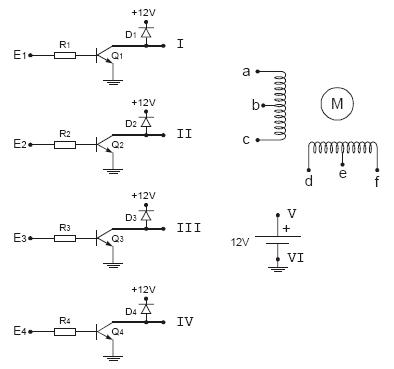

A figura abaixo representa os enrolamentos de um motor de passo de 6 fios, uma bateria de 12 V e uma interface de potência para que o motor de passo possa ter as suas rotações horária e anti-horária controladas por um circuito digital de 4 bits. A tensão de alimentação do motor de passo é de 12 V.

As conexões entre a interface, a bateria e o motor de passo, estão corretas em:



• A.



• B.



• C.



• D.



• E.



Segundo norma da ABNT em vigor, nas subestações de força para consumidores supridos em 13,8 kV, o disjuntor de média tensão pode ser substituído por uma chave seccionadora fusível, desde que a potência da subestação, em kVA, não seja superior a:

• A. 100
• B. 150
• C. 225
• D. 300
• E. 500
