Questões sobre Elétrica / Eletrônica

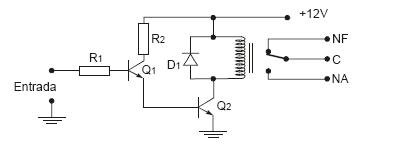

O circuito abaixo é uma interface de potência acionada por sinal digital TTL.

Se a entrada receber nível lógico alto (1), conseqüentemente o estado dos transistores Q1 e Q2 e do relé serão:



• A.



• B.



• C.



• D.



• E.



Considerando a utilização do mesmo tipo de lâmpada para iluminação de um determinado ambiente, o sistema de iluminação que tem o maior rendimento é aquele que utiliza luminárias de classe de iluminação:

• A. difusa.
• B. indireta.
• C. direta.
• D. semi-indireta.
• E. semidireta

As características típicas de um amplificador operacional são:

• A.

  entradas diferenciais e impedância de saída elevada.

• B.

  largura de faixa estreita e tensão de alimentação fixa de 5V ± 10%.

• C.

  largura de faixa larga e impedância de entrada baixa.

• D.

  ganho de tensão em malha aberta elevado e impedância de entrada elevada.

• E.

  ganho de tensão em malha aberta elevado e impedância de saída elevada.

Considere um transformador de força cuja potência nominal é 380 kVA, primário em delta, 13,8 kV, e secundário em estrela, 220/127V, 60 Hz, impedância percentual 5%. Em um ensaio de manutenção, o secundário deste transformador é colocado em curto-circuito e, no primário, é aplicada uma tensão trifásica de 690V, 60 Hz. Caso o transformador esteja em perfeito estado, a corrente que circulará no secundário, em Ampéres, é aproximadamente:

• A. 50
• B. 100
• C. 500
• D. 1000
• E. 2000

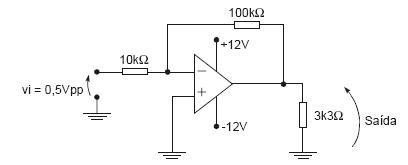

O amplificador abaixo usa como amplificador operacional o LM 741. Na entrada, é aplicado um sinal de 1 kHz com amplitude de pico a pico de 0,5 V.

Caracteriza o sinal de saída:

• A.

  5 Vpp e em fase com o sinal de entrada.

• B.

  5 Vpp e defasado de 180° em relação ao sinal de entrada.

• C.

  10 Vpp e em fase com o sinal de entrada.

• D.

  10 Vpp e defasado de 90° em relação ao sinal de entrada.

• E.

  12 Vpp e em fase com o sinal de entrada.

A figura apresenta um circuito digital. A expressão booleana da saída F é:

• A. A + B
• B.



• C.
• D.



• E.



São conectores instalados no painel traseiro do gabinete de um microcomputador:

• A.

  MIDI e FCC

• B.

  MIDI e DB-9

• C.

  BIOS e DB-9

• D.

  PS/2 e DB − 25

• E.

  PS/2 e BIOS

Sejam X1, X2 e X3 variáveis binárias na memória de um CLP, assumindo valores no conjunto {0, 1}. Supondo as variáveis inicialmente em 0 (zero), o trecho de programa, em diagrama de contatos, que faz com que X2 gere um pulso com nível alto (1) durante um ciclo de varredura, quando X1 passa de 0 para 1, é:

• A.
• B.
• C.
• D.
• E.

Considere:

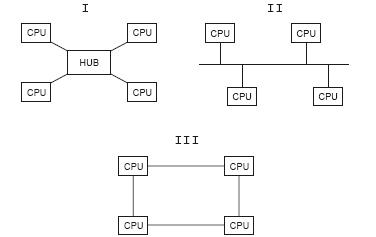

As figuras I, II e III representam, respectivamente, redes com topologias

• A.

  centralizada, serial e em anel.

• B.

  em estrela, em linha e em paralelo.

• C.

  em estrela, de barramento e em anel.

• D.

  centralizada, de barramento e em paralelo.

• E.

  em derivação, em série e em paralelo.

A empresa Contratante S/A contratou a Terceira S/A para uma obra de manutenção de uma das suas subestações de força. O técnico Novato, funcionário da Contratante, foi designado para fiscalizar a manutenção, que é executada sob a responsabilidade de um engenheiro eletricista da Terceira, especializado em Segurança do Trabalho. Considerando a situação, assinale a afirmação correta.

• A.

  Por ocasião da manutenção do transformador, a subestação deverá estar desenergizada e o aterramento temporário é equipamento de proteção individual (EPI) indispensável para esta ação.

• B.

  Se os funcionários da Terceira estiverem com calçado isolante de média tensão adequado e utilizarem corretamente a vara isolante de alta tensão, é dispensado o uso das luvas de segurança.

• C.

  O uso correto dos EPI permite que o serviço seja feito com a instalação energizada, pois os EPI são a principal medida de proteção do trabalhador

• D.

  Uma vez presentes o Engenheiro de Segurança do Trabalho e o eletricista, a Contratante não pode ser responsabilizada pela segurança dos funcionários da Terceira

• E.

  Novato deve verificar se os EPI que estão sendo utilizados pelos funcionários da Terceira possuem Certificado de Aprovação e estão dentro do prazo de utilização
