Questões sobre Telefonia

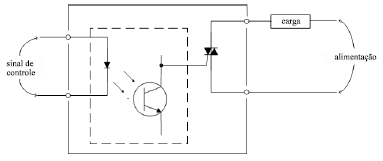

Na comutação de circuitos de potência, em diversas aplicações industriais, assim como em alguns equipamentos de consumo, os tradicionais relés eletromecânicos vêm dando lugar aos relés de estado sólido. Considerando a figura acima, que mostra um esquema básico desse dispositivo, julgue os itens de 106 a 110.

Considerando-se a alimentação em 220 VAC e mantidas as demais condições, é correto afirmar que a substituição do relé de estado sólido, representado na figura, por outro que utilize SCR no chaveamento implicaria a redução de potência consumida pela carga.

• C. Certo
• E. Errado

Na comutação de circuitos de potência, em diversas aplicações industriais, assim como em alguns equipamentos de consumo, os tradicionais relés eletromecânicos vêm dando lugar aos relés de estado sólido. Considerando a figura acima, que mostra um esquema básico desse dispositivo, julgue os itens de 106 a 110.

Um curto-circuito nos terminais de controle abre o circuito nos terminais do TRIAC, mantendo a carga completamente isolada da alimentação.

• E. Errado
• C. Certo

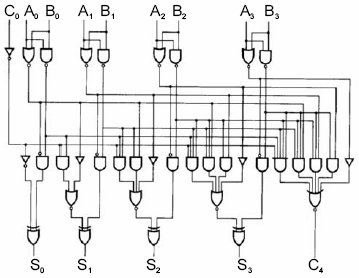

A figura acima mostra o diagrama de um circuito integrado que faz operações paralelas de dois números de quatro bits com carry de entrada e carry de saída. Considerando C ₀ = 0, A ₀ = 0, B ₀ = 0, A ₁ = 1, B 1 = 1, A ₂ = 0, B ₂ = 1, A ₃ = 1 e B ₃ = 1, julgue os itens a seguir.

Com um equipamento de medida de nível lógico, é possível obter, nos terminais S ₀ , S ₁ , S ₂ , S ₃ e C ₄ , respectivamente, os seguintes valores binários: 1, 1, 0, 0 e 0.

• C. Certo
• E. Errado

A figura acima mostra o diagrama de um circuito integrado que faz operações paralelas de dois números de quatro bits com carry de entrada e carry de saída. Considerando C ₀ = 0, A ₀ = 0, B ₀ = 0, A ₁ = 1, B 1 = 1, A ₂ = 0, B ₂ = 1, A ₃ = 1 e B ₃ = 1, julgue os itens a seguir.

O código BCD, encontrado nas saídas S ₀ , S ₁ , S ₂ e S ₃ , equivale ao número 4 decimal.

• C. Certo
• E. Errado

Microcomputadores, câmaras fotográficas, televisores, aparelhos de som, fornos e outros eletrodomésticos são exemplos de equipamentos nos quais a tecnologia digital se faz presente. Entretanto, o que mais impressiona nessa tecnologia são os benefícios obtidos nas telecomunicações, especialmente nas transmissões digitais. A eletrônica digital sofreu grandes transformações desde a sistematização da lógica boleana em 1938, mas o seu entendimento ainda depende de conceitos básicos. Quanto aos sistemas eletrônicos digitais, julgue os itens seguintes.

Os registradores de deslocamento são circuitos de lógica seqüencial que armazenam e deslocam serialmente uma palavra a partir de um sinal de relógio.

• C. Certo
• E. Errado

Microcomputadores, câmaras fotográficas, televisores, aparelhos de som, fornos e outros eletrodomésticos são exemplos de equipamentos nos quais a tecnologia digital se faz presente. Entretanto, o que mais impressiona nessa tecnologia são os benefícios obtidos nas telecomunicações, especialmente nas transmissões digitais. A eletrônica digital sofreu grandes transformações desde a sistematização da lógica boleana em 1938, mas o seu entendimento ainda depende de conceitos básicos. Quanto aos sistemas eletrônicos digitais, julgue os itens seguintes.

Para se garantir nível alto na saída de uma porta lógica TTL em coletor aberto, é necessária a ligação de um resistor entre essa saída e a fonte de +5 V, ligação essa dispensável se o estágio seguinte puder suprir a corrente de polarização dessa saída.

• C. Certo
• E. Errado

Microcomputadores, câmaras fotográficas, televisores, aparelhos de som, fornos e outros eletrodomésticos são exemplos de equipamentos nos quais a tecnologia digital se faz presente. Entretanto, o que mais impressiona nessa tecnologia são os benefícios obtidos nas telecomunicações, especialmente nas transmissões digitais. A eletrônica digital sofreu grandes transformações desde a sistematização da lógica boleana em 1938, mas o seu entendimento ainda depende de conceitos básicos. Quanto aos sistemas eletrônicos digitais, julgue os itens seguintes.

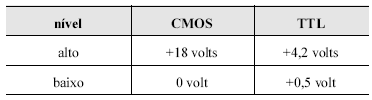

Para as portas lógicas das famílias CMOS e TTL, são aceitáveis os níveis lógicos apresentados na tabela a seguir.

• C. Certo
• E. Errado

O serviço telefônico fixo comutado (STFC) é um sistema de telecomunicação realizado através da transmissão de voz e de outros sinais destinados à comunicação entre pontos fixos. Entre as modalidades de telefonia fixa disponíveis ao público em geral, estão o serviço local, o serviço de longa distância nacional (LDN) e o serviço de longa distância internacional (LDI). O estabelecimento das ligações exige da estrutura uma operação conjunta das diversas partes funcionais da central telefônica, da rede e dos aparelhos de assinantes. A respeito do STFC, julgue os itens que se seguem.

Os sinais de banda básica nos enlaces interurbanos podem trafegar por cabos coaxiais ou guia de onda, no caso de sistema de rádio, ou em cabos de fibras ópticas.

• C. Certo
• E. Errado

O serviço telefônico fixo comutado (STFC) é um sistema de telecomunicação realizado através da transmissão de voz e de outros sinais destinados à comunicação entre pontos fixos. Entre as modalidades de telefonia fixa disponíveis ao público em geral, estão o serviço local, o serviço de longa distância nacional (LDN) e o serviço de longa distância internacional (LDI). O estabelecimento das ligações exige da estrutura uma operação conjunta das diversas partes funcionais da central telefônica, da rede e dos aparelhos de assinantes. A respeito do STFC, julgue os itens que se seguem.

Nas centrais de comutação do tipo analógico, o tom de discar é emitido pelo registrador até a recepção do primeiro algarismo discado pelo assinante que origina a chamada.

• C. Certo
• E. Errado

O serviço telefônico fixo comutado (STFC) é um sistema de telecomunicação realizado através da transmissão de voz e de outros sinais destinados à comunicação entre pontos fixos. Entre as modalidades de telefonia fixa disponíveis ao público em geral, estão o serviço local, o serviço de longa distância nacional (LDN) e o serviço de longa distância internacional (LDI). O estabelecimento das ligações exige da estrutura uma operação conjunta das diversas partes funcionais da central telefônica, da rede e dos aparelhos de assinantes. A respeito do STFC, julgue os itens que se seguem.

Na comutação de uma central espacial, o controle é feito pelo avaliador (AVL) de espaço entre as ligações simultâneas.

• C. Certo
• E. Errado
