Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Universidade Federal do Goiás (UFGO)

O transformador de corrente (TC) é um equipamento usado em sistemas de potência para reduzir os níveis de corrente a valores que possam ser usados para fins de proteção e de medição. Um parâmetro importante desse equipamento é o limite de corrente que causa saturação no núcleo. Considerando esse parâmetro, a corrente de saturação do TC para proteção é

• A. cerca de vinte vezes a sua corrente nominal.
• B. menor que a corrente de saturação do TC para medição.
• C. igual à sua corrente nominal.
• D. cerca de duas vezes a corrente de saturação do TC para medição.

Um motor de indução trifásico fornece 400 W de energia mecânica no eixo, com um rendimento de 0,8. Suponha que esse motor seja substituído por outro com características semelhantes, para atender à mesma carga de 400 W, mas com redução em 50% das perdas totais do motor anterior. Qual é o rendimento aproximado do novo motor?

• A. 0,50
• B. 0,84
• C. 0,89
• D. 0,92

A Tabela 1 mostra a potência e o tempo de operação diário de alguns equipamentos domésticos antes e depois de uma ação visando reduzir o consumo de energia.

Qual é a razão entre o consumo de energia na nova situação e o consumo na situação original?

• A. 0,40
• B. 0,45
• C. 0,50
• D. 0,55

Qual é o valor eficaz da corrente de fase no circuito apresentado?

• A. 5 A
• B. 10 A
• C. 15 A
• D. 20 A

Qual é a potência ativa total consumida pela carga?

• A. 2,4 kW
• B. 4,0 kW
• C. 7,2 kW
• D. 12,0 kW

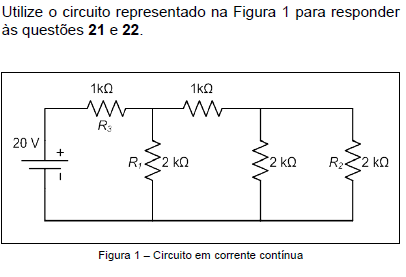

No circuito mostrado, os valores de corrente no resistor R₁ e de tensão no resistor R₂ são, respectivamente,

• A. 5 mA e 5 V.
• B. 5 mA e 5 V.
• C. 10 mA e 5 V.
• D. 10 mA e 10 V.

Qual é a potência dissipada no resistor R₃?

• A. 10 W
• B. 1 W
• C. 0,1 W
• D. 0,01 W

A potência total gerada e transmitida à carga em um sistema de corrente alternada é a potência

• A. reativa.
• B. média.
• C. ativa.
• D. aparente.

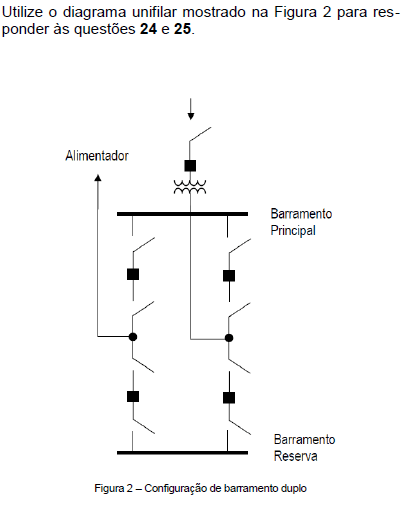

No arranjo mostrado na Figura 2, cada circuito é protegido por

• A. 1 disjuntor separado.
• B. 2 disjuntores separados.
• C. 3 disjuntores separados.
• D. 4 disjuntores separados.

Suponha que o barramento principal necessite de uma manutenção corretiva. Nesse caso, o alimentador ficará

• A. fora de serviço enquanto durar a manutenção.
• B. sem interrupção, com a entrada automática do barramento reserva em paralelo.
• C. fora de serviço durante o tempo da manobra manual.
• D. sem interrupção, com a substituição automática do barramento principal pelo barramento reserva.
