Questões de Engenharia Aeronáutica do ano 2009

Julgue os próximos itens, relativos à proteção de circuitos elétricos.

A função do para-raios é de não somente fornecer o caminho mais curto no caso de uma descarga, mas, principalmente, de neutralizar, pouco a pouco, a eletricidade da nuvem carregada acima dele.

• C. Certo
• E. Errado

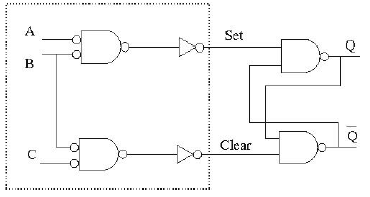

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

A parte do circuito incluída dentro de um retângulo tracejado na figura acima consiste em um circuito sequencial, enquanto a parte restante do circuito consiste em um circuito combinacional.

• C. Certo
• E. Errado

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Parte do circuito mostrado na figura consiste em um circuito básico de flip-flop chamado latch, cuja tabela-verdade é a seguinte.

• C. Certo
• E. Errado

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Após as devidas simplificações, o valor de Set no circuito acima é determinado pela seguinte expressão lógica.

• C. Certo
• E. Errado

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Os sistemas de numeração utilizados em sistemas digitais são: o binário, para representação dos níveis típicos de tensão empregados em circuitos digitais; o decimal, universalmente utilizado para representar quantidades fora dos sistemas digitais; o octal e o hexadecimal, ambos utilizados com a finalidade de representar números binários grandes de forma eficiente e simples. As conversões entre os sistemas binário, octal e hexadecimal são extremamente simples pelo fato de as bases desses sistemas de numeração serem múltiplos de dois.

• C. Certo
• E. Errado

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Os flip-flops são circuitos com a característica de manter fixo o valor da sua saída, mesmo que algumas de suas entradas variem, trocando de valor somente quando determinada entrada do circuito pulse momentaneamente. Essa característica torna o flip-flop um componente básico em circuitos de memória digital.

• C. Certo
• E. Errado

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

A diferença entre um regulador e um servocontrole é o sinal algébrico aplicado à realimentação.

• C. Certo
• E. Errado

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

Geralmente, motores de passo produzem menos que 1 CV (746 watts) de potência e portanto são mais adequados a aplicações que exijam controle em posição com baixa potência.

• C. Certo
• E. Errado

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

Um servomotor consiste em um motor (AC, DC, ou DC sem escovas) combinado com um sensor de posição (geralmente um encoder), e é utilizado para controle de velocidade em malha aberta, ou seja, sem realimentação.

• C. Certo
• E. Errado

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

As linguagens de programação de controladores lógicos programáveis podem ser classificadas em tabulares, textuais e gráficas: nesse último tipo, encontra-se a linguagem por diagrama de relés, ou ladder.

• C. Certo
• E. Errado
