Questões de Engenharia Aeronáutica do ano 2009

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

Um conversor D/A de 8 bits cuja faixa de escala total seja de 10 V possui uma faixa de erro superior a 19 mV.

• C. Certo
• E. Errado

Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.

O volume do espaço de trabalho de um robô manipulador depende não somente da quantidade de juntas que ele possui, mas, principalmente, da configuração geométrica do manipulador e das restrições físicas das juntas.

• C. Certo
• E. Errado

O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são  Com referência a esse circuito, julgue os itens seguintes.

A resistência de entrada do circuito amplificador, R_in , é igual a 20

• C. Certo
• E. Errado

O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são  Com referência a esse circuito, julgue os itens seguintes.

O ganho de tensão do circuito amplificador em questão equivale, aproximadamente, a A_v = – 20,6 V/V. Nesse circuito, um sinal de saída v_out está defasado de 180º com respeito a um sinal de entrada senoidal v_in .

• C. Certo
• E. Errado

O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são  Com referência a esse circuito, julgue os itens seguintes.

Para que haja máxima absorção de potência pela carga R_G , é necessário que o valor de R_G seja diferente da resistência equivalente de Thévenin do circuito amplificador, que, no circuito apresentado, é dada precisamente por 2,5

• C. Certo
• E. Errado

Com relação às regiões de operação de um TBJ, julgue os itens a seguir.

Na característica corrente versus tensão do TBJ pnp, existem, basicamente, três modos, ou regiões de operação identificáveis: ativo, saturação e corte. A região de operação é determinada pela polarização entre os terminais de emissor, base e coletor do transistor. No modo ativo, a junção emissor-base (JEB) é reversamente polarizada, ao passo que a junção coletor-base (JCB) é diretamente polarizada. No modo saturação, as junções JEB e JCB são diretamente polarizadas; e o modo corte é caracterizado pela polarização reversa das junções JEB e JCB.

• C. Certo
• E. Errado

Com relação às regiões de operação de um TBJ, julgue os itens a seguir.

Transistores TBJ npn e pnp são empregados em circuitos amplificadores e circuitos lógicos. Em aplicações de amplificação, os TBJ são polarizados no modo ativo, no qual é possível obter uma relação linear entre o sinal de saída e o sinal de entrada. Em aplicações lógicas, por sua vez, explora-se o comportamento não-linear dos TBJ, os quais são forçados a operar em saturação ou em corte, dependendo do nível do sinal de entrada.

• C. Certo
• E. Errado

O circuito de polarização acima é implementado com um transistor de efeito de campo de junção JFET do tipo canal n. Esse circuito, utilizado em projetos de amplificadores de tensão, possui uma diferença de potencial entre dreno e fonte fixada em V_DS = 3 V. Considerando esse circuito, julgue os próximos itens.

Para que o JFET conduza corrente e estabeleça V_DS = 3 V, é necessário que a tensão de limiar V_p (ou tensão de estrangulamento) desse dispositivo seja maior que V_GS = -0,7 V (diferença de potencial entre porta e fonte do JFET).

• C. Certo
• E. Errado

O circuito de polarização acima é implementado com um transistor de efeito de campo de junção JFET do tipo canal n. Esse circuito, utilizado em projetos de amplificadores de tensão, possui uma diferença de potencial entre dreno e fonte fixada em V_DS = 3 V. Considerando esse circuito, julgue os próximos itens.

A dissipação de potência pelo JFET, nesse circuito, é superior a 10 mW.

• C. Certo
• E. Errado

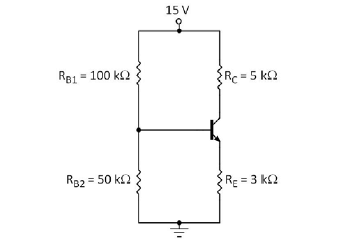

O esquema acima ilustra um circuito de polarização empregando um TBJ do tipo npn. Considerando que a tensão do terminal de base esteja 0,7 V acima daquela do terminal de emissor, e que o ganho de corrente de emissor comum  seja igual a 200, julgue os itens que se seguem.

A diferença de potencial entre os terminais de coletor e emissor é superior a 4,5 V, comprovando que o TBJ opera no modo ativo.

• C. Certo
• E. Errado
