Questões de Engenharia Civil do ano 2009

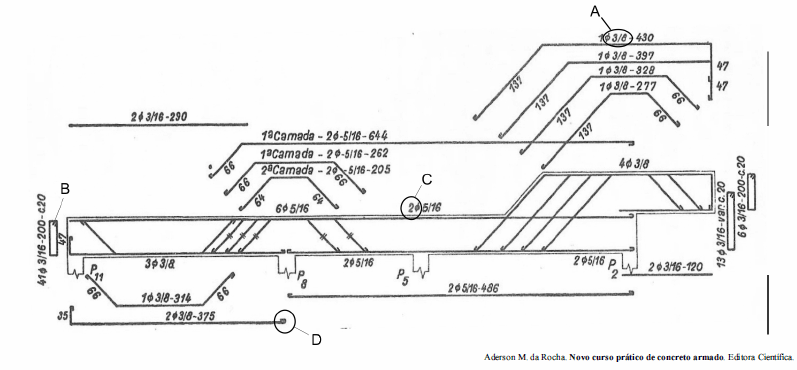

Considerando a figura acima, que mostra a armação de uma viga de concreto armado, julgue os itens que se seguem.

Na figura, o componente indicado pela letra B deve ser distribuído ao longo do comprimento da viga com espaçamento igual a 200 cm.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra a armação de uma viga de concreto armado, julgue os itens que se seguem.

A letra C mostrada na figura indica o número de barras, com as características apresentadas, a serem instaladas.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra a armação de uma viga de concreto armado, julgue os itens que se seguem.

O trecho indicado pela letra D é um gancho.

• C. Certo
• E. Errado

A madeira é, juntamente com o aço e o cimento, um dos materiais mais utilizados na construção civil e pode ser empregada em diversas etapas, desde as fundações até os acabamentos, às estruturas ou como material auxiliar. As propriedades da madeira não incluem

• A.

  bom isolamento térmico.

• B.

  fácil trabalhabilidade.

• C.

  resistência mecânica elevada em relação ao seu pequeno peso próprio.

• D.

  boa resistência a choques e cargas dinâmicas.

• E.

  baixa resistência a esforços de tração.

As propriedades dos corpos sólidos variam de um material para outro. Uma dessas propriedades é a capacidade que um material apresenta de deformar-se permanentemente sob ação de cargas de tração sem apresentar fissuras ou trincas. Quando submetido à ação de tais cargas, que devem ser compatíveis com suas propriedades mecânicas, o material tende a se alongar, assumindo o formato de fio. A propriedade que corresponde a essa definição é denominada

• A.

  dutibilidade.

• B.

  tenacidade.

• C.

  durabilidade.

• D.

  elasticidade.

• E.

  desgaste.

Quanto ao aço utilizado em peças de concreto armado, julgue os itens a seguir.

I As barras de aço estocadas em uma obra devem ser separadas segundo seu diâmetro, a fim de evitar problemas na identificação da bitola.

II Os fios e as barras de aço são normalmente cortados com talhadeiras, tesourões e máquinas de corte manuais ou mecânicas.

III O posicionamento do estoque de aço dentro de um canteiro de obra é indiferente, visto que o tempo de transporte interno na obra pode ser contornado com a formação de uma equipe de serventes especialmente para a realização deste serviço.

IV O desenvolvimento de corrosão durante a estocagem de aço em obras não oferece grandes problemas, uma vez que o material corroído melhora a aderência entre o aço e o concreto.

V A armadura de arranque é opcional nos pilares, pois a transferência de esforços entre pilares pode ser feita garantindo-se uma boa concretagem.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e V.

• D.

  III e IV.

• E.

  IV e V.

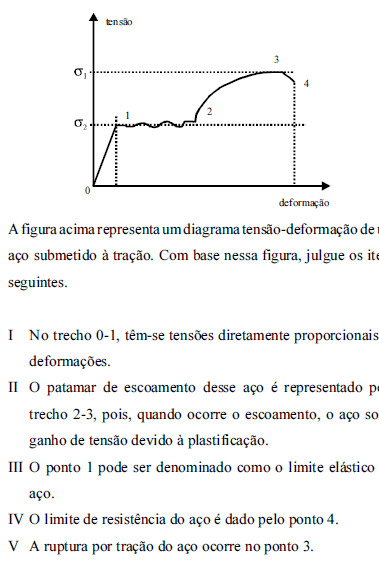

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

As soldas são de fundamental importância para as condições de estabilidade de uma estrutura metálica. Com relação a esse assunto, assinale a opção incorreta.

• A.

  Em geral, no processo de soldagem, a fusão do aço é provocada pelo calor produzido por um arco voltaico.

• B.

  A solda de entalhe pode ser de penetração total ou parcial.

• C.

  Na solda de filete, o material de solda é depositado nas faces laterais dos elementos ligados.

• D.

  Nas soldas de tampão e de ranhura, o material de solda é depositado em orifícios circulares ou alongados feitos em uma das chapas do material base.

• E.

  A ruptura de uma ligação soldada só se dá na interface entre o material depositado (metal de solda) e a peça (metal base).

Considere o pórtico, com peso desprezível, submetido a um carregamento uniformemente distribuído e igual a 20 kN/m apresentado na figura abaixo:

Para as condições do desenho, o módulo do momento fletor (M_B ) no apoio B, em kNm, é tal que

• A.



• B.



• C.



• D.



• E.



Considere o pórtico, com peso desprezível, submetido a um carregamento uniformemente distribuído e igual a 20 kN/m apresentado na figura abaixo:

• A.



• B.



• C.



• D.



• E.
