Questões sobre Projetos Elétricos

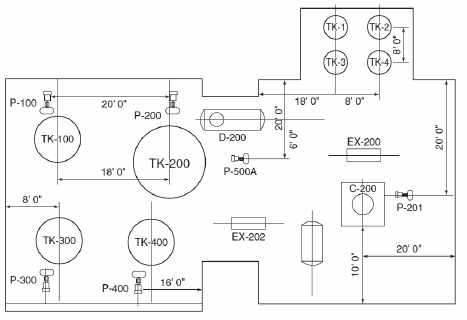

A documentação ao lado representa um

• A.

  diagrama de malha.

• B.

  diagrama de interligação.

• C.

  diagrama de localização de equipamentos.

• D.

  diagrama elétrico de uma subestação de transmissão em uma usina elétrica.

• E.

  layout de uma placa de circuito

  impresso. Os círculos representam o

  espaço necessário para a montagem de

  capacitores.

O amplificador operacional é um circuito integrado que pode realizar várias operações analógicas. O circuito a seguir apresenta o sinal de saída Vout, indicado no gráfico, quando a entrada Vin é uma onda quadrada de amplitude 1 V, também indicada no gráfico.

Nesse circuito, tem-se R1 = R3 = 10 kS e o amplificador operacional é considerado ideal. Nessa situação, sabendo que o conhecimento do valor de C não é necessário para a determinação de R2, assinale a opção que apresenta o valor correto de R2 para a obtenção do desempenho mostrado.

• A.

  A 10 k

• B.

  20 k

• C.

  30 k

• D.

  40 k

• E.

  50 k

As entradas X, Y e Z do circuito digital a seguir, assumem os estados indicados abaixo nos instantes de tempo t1, t2 e t3.

Nessa situação, os valores da saída F designados acima po v1, v2 e v3 correspondem, respectivamente, a

• A.

  1 1 0.

• B.

  1 0 1.

• C.

  0 1 1.

• D.

  0 1 0.

• E.

  0 0 1.

Considere:

 I. Trata-se de um dispositivo eletromecânico que permite o acionamento de mais de um cenário de iluminação a partir de um mesmo pulsador simples.

II. Seu objetivo é alterar o estado ou posição dos contatos quando em sua bobina é aplicada uma tensão através de um pulso mínimo de 100 m.

 III. Pode ser utilizado como alternativa para ligações de interruptores paralelos e intermediários, trazendo economia no dimensionamento de condutores, pois o circuito de comando não requer mais que dois cabos de 0,5 mm².

I, II e III referem-se a, respectivamente,

• A.

  disjuntor bipolar, disjuntor bipolar e disjutor bipolar.

• B.

  disjuntor DR, disjuntor DR e disjuntor DR.

• C.

  relê de Impulso, disjuntor bipolar e disjuntor DR.

• D.

  disjuntor DR, disjuntor bipolar e relê de impulso.

• E.

  relê de impulso, relê de impulso e relê de impulso.

Na instalação elétrica de um único ponto de luz acessado por três interruptores posicionados em locais distintos de uma sala, serão utilizadas as seguintes quantidades de interruptores:

• A.

  1 simples, 1 de duas seções e 1 de três seções.

• B.

  1 simples, 1 de duas seções e 1 three-way.

• C.

  1 simples e 2 three-way.

• D.

  2 three-way e 1 four-way.

• E.

  3 de três seções.

As instalações prediais requerem a utilização de componentes com funções bem específicas e características que devem ser mantidas de acordo com as especificações do projeto. Dessa forma, acompanhar essa etapa exige cuidados especiais com essas especificações. A respeito dessa questão, julgue os itens seguintes.

Na categoria de dispositivos para manobra e proteção, os disjuntores para baixa tensão não necessitam do aterramento de sua estrutura.

• C. Certo
• E. Errado

Na implantação e operação de uma serra circular em uma obra, observou-se que a instalação elétrica da mesma foi feita segundo o padrão, utilizando-se o dispositivo da figura a seguir:

O nome e a função do dispositivo indicado na figura são, respectivamente,

• A.

  disjuntor termoelétrico resistivo, utilizado para desligamento e proteção de circuitos elétricos contra sobrecargas elétricas e implicações quanto à incidência de correntes de curto-circuito.

• B.

  dispositivo de proteção à corrente diferencial, utilizado para proteger pessoas contra efeitos nocivos causados por choques elétricos por meio da detecção de corrente de fuga e desligamento imediato do circuito.

• C.

  chave seletiva de controle residencial, utilizada na proteção dos circuitos elétricos das edificações protegendo-os contra o aumento da temperatura gerada pelas correntes parasitas incidentes nos circuitos secundários de distribuição elétrica.

• D.

  disjuntor diferencial, utilizado nos circuitos elétricos de alimentação de dispositivos e equipamentos elétricos de uso em obra, como forma de proteção de seu operador contra as tensões atuantes, que se manifestam acima do limite de 127 V.

• E.

  equipamento de proteção operacional, utilizado contra a ação de correntes elétricas geradoras de choques e descargas de tensão, decorrentes da identificação de diferenças de potencial nos circuitos de alimentação de máquinas.

Em uma instalação elétrica residencial, as áreas das seções transversais mínimas dos condutores de cobre para funcionar como condutor fase, para circuitos de tomadas e iluminação, segundo a norma específica, devem ser, respectivamente, de

• A.

  1,5 mm² e 2,5 mm².

• B.

  1,5 mm² e 4,0 mm².

• C.

  2,5 mm² e 3,0 mm².

• D.

  2,5 mm² e 1,5 mm².

• E.

  4,0 mm² e 2,5 mm².

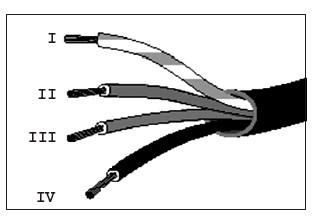

Considere a figura.

Na figura, os cabos elétricos identificados de I a IV representam, respectivamente, condutor de proteção, condutor neutro, condutor neutro e condutor fase. As cores a serem adotadas na sua identificação, de acordo com a normalização pertinente, são

• A.

  anéis branco-azul, branco, branco e vermelho.

• B.

  anéis verde-amarelo, azul-claro, azul-claro e vermelho.

• C.

  anéis verde-amarelo, branco, branco e preto.

• D.

  anéis verde-azul, vermelho, vermelho e preto

• E.

  anéis verde-azul, branco, branco e preto.

As instalações elétricas devem ser projetadas e executadas de modo a atenderem às necessidades dos usuários de construções civis com segurança e eficiência. Com relação ao tema, julgue os itens subseqüentes.

Em circuitos de duas fases e um neutro, oriundos de circuito trifásico, o neutro deve ser protegido com fusível.

• C. Certo
• E. Errado
