Questões sobre Projetos Elétricos

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantir eficiência e condições de segurança aos usuários. A respeito dessas instalações, julgue os itens a seguir.

Em unidades residenciais, não é permitida a alimentação de mais de um aparelho de ar condicionado através de um só circuito.

• C. Certo
• E. Errado

As instalações elétricas de construções civis devem ser projetadas e executadas de forma a garantir eficiência e condições de segurança aos usuários. A respeito dessas instalações, julgue os itens a seguir.

Em centros comerciais, independentemente do porte, só podem ser utilizados, nas instalações elétricas, condutores de cobre.

• C. Certo
• E. Errado

Há vários tipos de disjuntores, que são aplicados às instalações elétricas como o exemplificado na figura abaixo.

 Um dos tipos de disjuntor consiste na reunião de três aparelhos num só proporcionando três categorias de proteção:

• A.

  potencial, termomagnética e mecânica.

• B.

  potência dissipada, eletrotécnica e térmica.

• C.

  eletromotriz, diferencial e termomecânica.

• D.

  térmica, eletromagnética e diferencial.

• E.

  fusível, polimecânica e intermitente.

A escolha do material dos condutores de energia utilizados em instalações elétricas está condicionada ao tipo de instalação. Com relação a esse assunto, assinale a opção correta.

• A.

  Em instalações industriais, podem ser utilizados condutores de alumínio sem qualquer restrição.

• B.

  Em instalações industriais, podem ser utilizados condutores de cobre somente quando a potência instalada for superior a 50 kW.

• C.

  Com exceção dos condutores de aterramento e proteção, em instalações residenciais só podem ser empregados condutores de cobre.

• D.

  Em instalações comerciais, é permitido o emprego de condutores de alumínio com seção inferior a 50 mm ² .

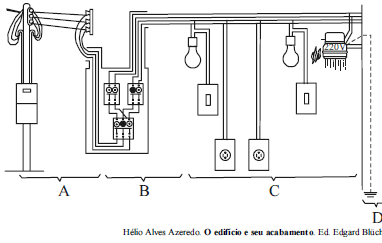

O desenho acima apresenta uma instalação elétrica normal de uma casa. Com relação aos trechos indicados pelas letras A, B, C e D nesse desenho, julgue os itens a seguir.

O trecho A corresponde ao ramal de entrada.

• C. Certo
• E. Errado



O desenho acima apresenta uma instalação elétrica normal de uma casa. Com relação aos trechos indicados pelas letras A, B, C e D nesse desenho, julgue os itens a seguir.

O trecho D indica a ligação do chuveiro elétrico ao circuito de alimentação.

• C. Certo
• E. Errado

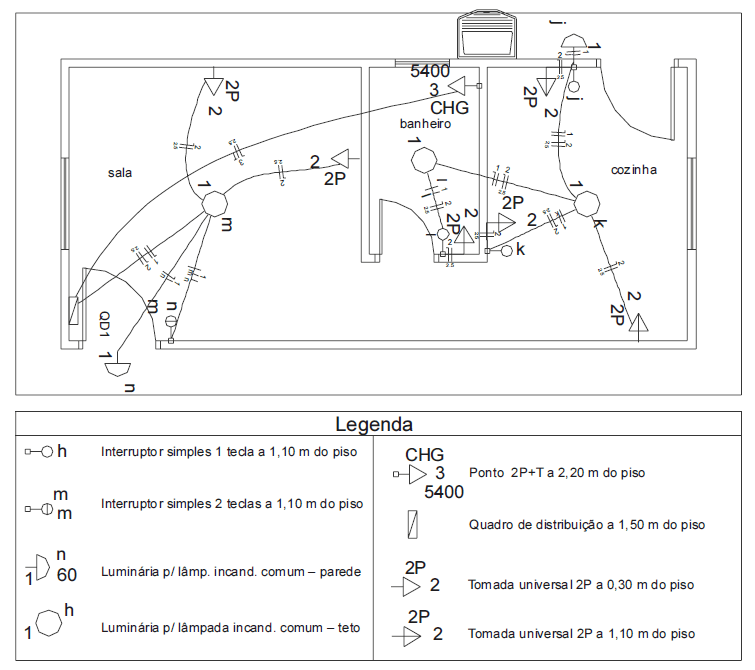

A figura acima mostra o projeto da instalação elétrica de uma residência. Considerando essa figura e os símbolos apresentados, é correto afirmar que

• A.

  há três circuitos elétricos projetados na instalação.

• B.

  há somente três fios de retorno.

• C.

  há três tomadas baixas (0,30 m do piso).

• D.

  o símbolo representa neutro e fase.

Os cuidados com a segurança no trabalho são aspectos importantes na área de construção civil, com procedimentos normalizados, e devem ser atendidos por todos os envolvidos na atividade de construção. Com relação a esses procedimentos durante o período de obras, julgue os itens seguintes.

É desnecessário aterrar eletricamente a carcaça do motor de uma serra circular instalada sobre bancada de madeira.

• C. Certo
• E. Errado

As instalações elétricas prediais devem ser dimensionadas e instaladas de forma a garantir o fornecimento de energia elétrica com economia e segurança para os usuários. Com relação a esse tema, julgue os itens subseqüentes.

Cobre e alumínio são metais usados na fabricação de condutores elétricos.

• C. Certo
• E. Errado

Considerando que, em uma máquina de indução, os enrolamentos do estator e do rotor são excitados por correntes alternadas, julgue os itens que se seguem.

Se a máquina de indução for um motor trifásico em gaiola, é possível alimentar os enrolamentos do rotor com tensão contínua, quando não for viável a geração de torque eletromagnético suficiente, no entreferro do motor, para acionar a carga mecânica acoplada ao eixo.

• C. Certo
• E. Errado
