Questões sobre Projetos Elétricos

O coeficiente de utilização de uma luminária representa:

• A.

  A quantidade de luz que é absorvida até chegar ao plano de trabalho.

• B.

  A relação entre o feixe luminoso emitido e a área de iluminamento.

• C.

  A relação entre a quantidade de luz emitida e a altura útil do lugar.

• D.

  A quantidade de luz que chega até a área de trabalho.

Como é denominado o fator que relaciona o fluxo emitido no fim do período de manutenção de uma luminária e o fluxo luminoso inicial da mesma?

• A.

  Fator de utilização.

• B.

  Fator de luminosidade.

• C.

  Fator de demanda.

• D.

  Fator de depreciação.

Em instalações elétricas para força motriz, para potências pequenas e médias e em aplicações em que não haja necessidade de variar a velocidade, é quase exclusivo o emprego de:

• A.

  Motor assíncrono.

• B.

  Motor síncrono.

• C.

  Motor universal.

• D.

  Motor diassíncrono

Em instalações elétricas, como é denominada a energia trocada entre o gerador e o receptor?

• A.

  Energia indutiva.

• B.

  Energia capacitiva.

• C.

  Energia reativa.

• D.

  Energia ativa.

O projeto elétrico é a representação escrita da instalação e consiste na quantificação e determinação dos tipos e localização dos pontos de uso de energia elétrica; no dimensionamento, definição do tipo e trajeto dos condutores e condutos; no dimensionamento, definição do tipo e localização dos dispositivos de proteção, de comando, de medição de energia elétrica e demais acessórios. A respeito do projeto e das instalações elétricas prediais, julgue os itens que se seguem.

O projeto elétrico da instalação deve conter, no mínimo, plantas; esquemas (unifilares e outros que se façam necessários); detalhes de montagem, quando necessários; memorial descritivo; memória de cálculo (dimensionamento de condutores, condutos e proteções); e ART.

• C. Certo
• E. Errado

O projeto elétrico é a representação escrita da instalação e consiste na quantificação e determinação dos tipos e localização dos pontos de uso de energia elétrica; no dimensionamento, definição do tipo e trajeto dos condutores e condutos; no dimensionamento, definição do tipo e localização dos dispositivos de proteção, de comando, de medição de energia elétrica e demais acessórios. A respeito do projeto e das instalações elétricas prediais, julgue os itens que se seguem.

Ao receber a memória de cálculo de um projeto elétrico, deve-se verificar a presença dos três principais cálculos e dimensionamentos, ou seja, o cálculo das previsões de cargas; a determinação da demanda provável; o dimensionamento de condutores, eletrodutos e dispositivos de proteção.

• C. Certo
• E. Errado

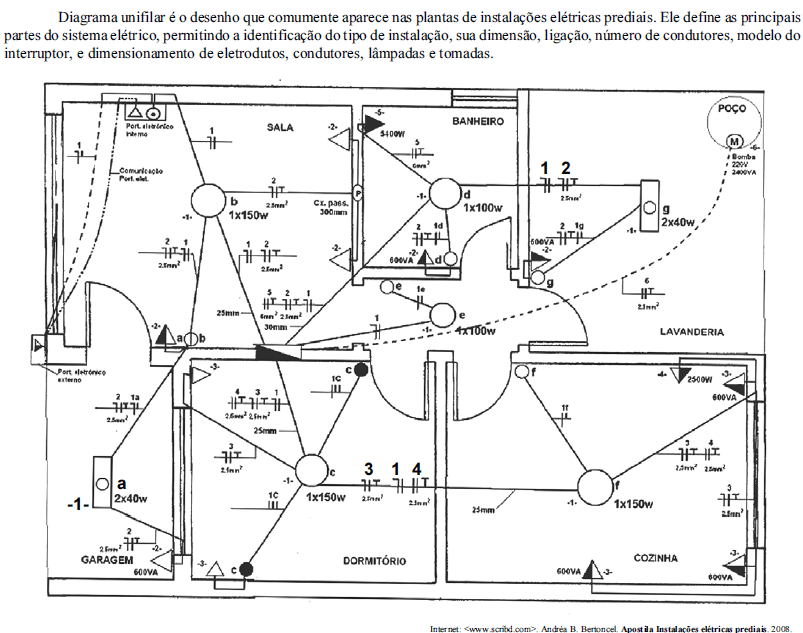

A partir da planta com o diagrama unifilar acima, julgue os próximos itens.

Na garagem existe uma luminária com duas lâmpadas fluorescentes de 40 W cada, e seu interruptor encontra-se ao lado da janela, na parede que separa a garagem do dormitório.

• C. Certo
• E. Errado

A partir da planta com o diagrama unifilar acima, julgue os próximos itens.

O circuito de número 1 é o que atende as luminárias, enquanto os restantes 2, 3 e 4 servem as tomadas. O chuveiro tem um circuito exclusivo, o de número 5.

• C. Certo
• E. Errado

A partir da planta com o diagrama unifilar acima, julgue os próximos itens.

O diagrama unifilar deve indicar para cada carga (ponto de luz, tomada ou aparelho específico), os seguintes elementos básicos: fonte (ponto de suprimento ou quadro de distribuição); circuito ao qual pertence; pontos de comando (interruptores e chaves associados) e condutores associados.

• C. Certo
• E. Errado

São componentes fundamentais de qualquer prédio as instalações elétricas, hidrossanitárias, de combate a incêndios e de gás, entre outras. A respeito das características dessas instalações, julgue os itens que se seguem.

A instalação elétrica deve prever fio terra em todas as tomadas, apesar de a resistência máxima do aterramento elétrico não ser definida pela norma brasileira.

• C. Certo
• E. Errado
