Questões sobre Projetos Elétricos

Diversos são os critérios a serem utilizados no dimensionamento de circuitos elétricos de baixa tensão, da seção mínima do condutor, capacidade de condução, queda de tensão elétrica, proteção contra sobrecargas. A respeito dos critérios de dimensionamento, assinale a opção correta.

• A.

  As seções mínimas de condutores de cobre para circuitos de iluminação e de força são iguais.

• B.

  A capacidade de condução de corrente elétrica é um critério que leva em consideração os efeitos térmicos dos curtos-circuitos.

• C.

  Os limites máximos admissíveis de queda de tensão nas instalações alimentadas por ramal de baixa tensão são definidos pela companhia fornecedora de energia elétrica.

• D.

  Os dispositivos de proteção contra sobretensões podem ser necessários na origem da instalação, junto aos equipamentos e, eventualmente, também ao longo da linha.

Em projetos de instalações elétricas de baixa tensão, é correto afirmar:

• A.

  Em cozinhas, copas, áreas de serviço e lavanderias, deve ser previsto, no mínimo, um ponto de tomada para cada 5 m ou fração de perímetro.

• B.

  Todo ponto de utilização previsto para alimentar, de modo exclusivo, equipamento com corrente nominal inferior a 10 A deve constituir um circuito independente.

• C.

  Em cômodos com área superior a 6 m², deve ser prevista uma carga mínima de iluminação de 100 VA para os primeiros 6 m², acrescida de 60 VA para cada aumento de 4 m² inteiros.

• D.

  A seção mínima do condutor de cobre para circuitos de iluminação é 2,5 mm².

• E.

  A potência mínima a ser atribuída a cada ponto de tomada em cozinhas, copas, áreas de serviço e lavanderias é 100 VA por ponto de tomada.

A luminotécnica define varios tipos de índices. A densidade superficial de fluxo luminoso recebido é medido em:

• A.

  índice do local;

• B.

  lumens;

• C.

  luxes

• D.

  luminância;

• E. intensidade.

Em um circuito constituído por duas fases e um neutro, em relação à sua ligação no quadro de distribuição, o neutro

• A.

  jamais poderá ser interrompido.

• B.

  deverá ser protegido por disjuntor, no quadro de distribuição.

• C.

  deverá permitir sua abertura durante o chaveamento para ocorrer a retificação do circuito, quando alimentando equipamentos simultaneamente, em circuitos distintos, por meio da ligação fase-neutro.

• D.

  deverá ser ligado diretamente da rede de distribuição ao circuito do imóvel, quando uma das fases não esteja protegida por dispositivo de proteção.

• E.

  deverá ser sempre desligado quando, depois da alimentação de energia, se tiver equipamentos ligados, uns a uma fase contra o neutro e outros, à outra fase contra o neutro, simultaneamente.

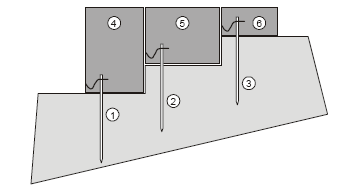

Na figura abaixo 4, 5 e 6 representam 3 partes de um mesmo edifício que foi dividido por juntas de dilatação. 1, 2 e 3 representam, respectivamente, os aterramentos das estruturas

Analise:

I. Para que, ao longo do edifício, não existam problemas de aterramento, as instalações 1, 2 e 3 precisam ser ligadas entre si através de cabos adequados.

II. Se necessário, após a interligação dos três aterramentos, todos devem ser ligados a um quarto ponto de aterramento final.

III. Cada aterramento deve estar ligado a um DR em quadro específico e separado dos demais aterramentos, protegidos por disjuntores tipo DIN.

IV. Para a completa eficácia do aterramento global do edifício, a ponta de cada uma das hastes de cobre enterradas devem atingir a mesma cota no solo.

Está correto o que consta APENAS em

• A.

  I e IV.

• B.

  I e III.

• C.

  II e III.

• D.

  II e IV.

• E.

  I e II.

Por que o calor liberado quando as luzes elétricas são acesas não é sentido imediatamente como carga térmica de um sistema de condicionamento de ar?

• A.

  Porque a transferência de calor é na maior parte por radiação.

• B.

  Porque perde a intensidade pelo tamanho do ambiente.

• C.

  Porque ao vencer a escuridão sua intensidade diminui.

• D.

  Porque parte dele é absorvido pelo ar.

Em instalações elétricas prediais as quedas de tensão admissíveis são função:

• A.

  Da relação da potência utilizada e a potência instalada.

• B.

  Da distancia entre a carga e o medidor e a potência da carga.

• C.

  Do tipo de eletrodutos.

• D.

  Dos dispositivos de proteção dos circuitos.

Em um circuito elétrico se houver qualquer fuga de corrente, o somatório das correntes de entrada e de saída será:

• A.

  O dobro da corrente de saída.

• B.

  Diferente de zero.

• C.

  O dobro da corrente.

• D.

  Igual a zero.

A construção e a operação de usinas hidrelétricas e linhas de transmissão envolvem aspectos que demandam o domínio de conhecimentos técnicos relativos a geração, transmissão e distribuição de energia. A respeito desse assunto, julgue os itens a seguir.

A construção de linhas de transmissão, além de ligar os centros de geração aos centros de carga, tem como finalidade a interligação de sistemas elétricos. Em razão do aproveitamento da diversidade de cargas, normalmente a interligação de dois sistemas isolados traz o benefício da redução dos problemas relacionados aos picos de carga do sistema global.

• C. Certo
• E. Errado

Quantas barras de eletrodutos de PVC rígido serão necessárias para uma instalação de 120 metros de eletroduto?

• A.

  12 barras.

• B.

  20 barras.

• C.

  40 barras.

• D.

  24 barras.
