Questões sobre Projetos Elétricos

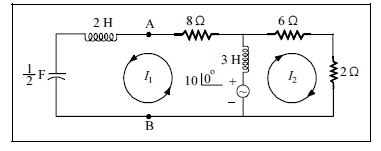

O circuito elétrico ilustrado na figura acima opera em regime permanente senoidal com freqüência angular igual a 1 rad/s. A tensão da fonte é apresentada, em valor eficaz, em volts. Considerando essas informações, julgue os itens subseqüentes.

A potência aparente fornecida pela fonte é superior a 30 VA.

• C. Certo
• E. Errado

Para que um gerador de emergência com 6 pólos alimente cargas essenciais na freqüência de 60Hz, é necessário que o motor diesel acione o seu eixo na velocidade de:

• A. 1800rpm;
• B. 1200rpm;
• C. 900rpm;
• D. 600rpm;
• E. 450rpm.

O circuito elétrico ilustrado na figura acima opera em regime permanente senoidal com freqüência angular igual a 1 rad/s. A tensão da fonte é apresentada, em valor eficaz, em volts. Considerando essas informações, julgue os itens subseqüentes.

Caso ocorra um curto-circuito entre os pontos A e B, indicados no circuito, a corrente que fluirá pelo gerador, em regime permanente, será igual à corrente em regime permanente que fluía antes da falta.

• C. Certo
• E. Errado

Os capacitores utilizados para a partida dos motores de indução monofásicos são do tipo:

• A. a óleo;
• B. de placas paralelas;
• C. cerâmicos;
• D. eletrolíticos;
• E. de placas semi-paralelas.

Em uma rede de distribuição urbana ligada em Y (estrela), a tensão entre fases é igual a 13,2kV. A tensão fase-neutro dessa rede é, aproximadamente, igual a:

• A. 4,42kV;
• B. 6,60kV;
• C. 7,62kV;
• D. 9,90kV;
• E. 10,71kV

Um condutor cilíndrico é usado para alimentar um equipamento elétrico. Para economizar energia elétrica, deseja-se reduzir o Efeito Joule na rede de alimentação em 36%. Para tanto, considerando-se o mesmo percurso e o mesmo material condutor, o aumento do raio de um novo condutor, comparado com o raio do condutor original, deve ser de:

• A. 15%;
• B. 25%;
• C. 36%;
• D. 50%;
• E. 64%.

Um circuito de iluminação de uma residência alimenta 2 (duas) lâmpadas incandescentes de 60W cada. Deseja-se instalar uma terceira lâmpada, porém a corrente total não deve aumentar mais do que 50%. Nessa condição, a máxima potência da terceira lâmpada incandescente é igual a:

• A. 15W;
• B. 30W;
• C. 60W;
• D. 90W;
• E. 120W.

Em uma instalação elétrica, não podem ser usados como condutores de proteção:

• A.

  elementos metálicos de uma edificação;

• B.

  veias de cabos multipolares;

• C.

  condutores nus em conduto comum com os condutores vivos;

• D.

  coberturas metálicas;

• E.

  blindagem de cabos.

Um DDR é considerado de alta sensibilidade se a sua corrente diferencial residual de atuação for inferior a:

• A. 90mA;
• B. 75mA;
• C. 60mA;
• D. 45mA;
• E. 30mA.

O método mais usado para reduzir a resistência de um aterramento é:

• A.

  aumentar o número de eletrodos enterrados e interligá-los por condutores;

• B.

  aumentar a profundidade dos eletrodos já enterrados;

• C.

  aumentar a espessura dos eletrodos;

• D.

  submeter o solo a tratamento químico com cloreto de sódio;

• E.

  submeter o solo a tratamento com sulfato de magnésio.
