Questões sobre Projetos Elétricos

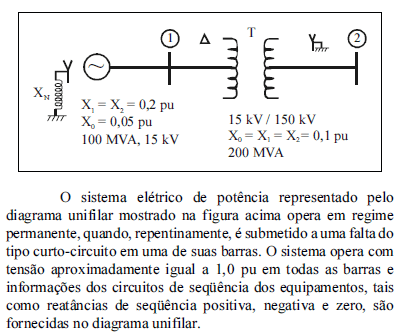

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Nesse sistema, o transformador contribui com 30% da corrente de curto-circuito, caso a falta, independentemente do tipo, ocorra na barra Î. Na situação em que a falta ocorre na barra Ï, essa porcentagem é variável.

• C. Certo
• E. Errado

Duas cargas de impedâncias iguais a e estão conectadas em paralelo. A impedância equivalente ao conjunto das duas é:

• A.
• B.
• C.
• D.
• E.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Considere que a base de potência do sitema é igual a 100 MVA e os de tensão correspondem às próprias bases dos equipamentos. Nessa situação, a intensidade da corrente de curto-circuito trifásico na barra Î, em pu, é igual a

• C. Certo
• E. Errado

Uma carga monofásica consome 10kW com fator de potência 0,8 indutivo. Sendo alimentada por uma tensão de 125V, a sua corrente é igual a:

• A. 10A;
• B. 50A;
• C. 75A;
• D. 100A;
• E. 125A.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

A corrente de seqüência zero devida a um curto-circuito fase-fase (bifásico) na bara Ï é igual a 2.000 A.

• C. Certo
• E. Errado

Uma bateria de 12V alimenta um circuito R C série. Os valores de R e C são, respectivamente, e 2F. Estando o circuito funcionando há muito tempo, pode-se afirmar que a sua corrente é, aproximadamente, igual a

• A. zero;
• B. 1,2A;
• C. 2,4A;
• D. 4,0A;
• E. 6,0A.

Com relação à situação hipotética acima, julgue os itens que se seguem, considerando que todos os dados de reatância são em pu da base do equipamento e desconsiderando a contribuição de possíveis correntes de carga em regime permanente para a corrente de falta.

Na barra Ï, o curto-circuito do tipo monofásico apresenta corrente com maior intensidade que o curto-circuito do tipo trifásico.

• C. Certo
• E. Errado

Um motor de indução trifásico de gaiola aciona uma carga de 4,05kW. Esse motor está conectado em uma rede especial de 200V, apresenta fator de potência 0,75 e exige uma corrente de . Nessa condição de operação, a sua eficiência é:

• A. 98%;
• B. 96%;
• C. 94%;
• D. 92%;
• E. 90%.

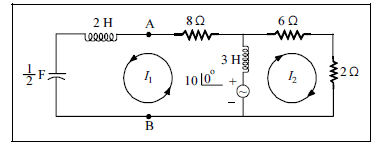

O circuito elétrico ilustrado na figura acima opera em regime permanente senoidal com freqüência angular igual a 1 rad/s. A tensão da fonte é apresentada, em valor eficaz, em volts. Considerando essas informações, julgue os itens subseqüentes.

As correntes I₁ e I₂ são iguais.

• C. Certo
• E. Errado

Se a tensão de saída em vazio de um transformador de 13,2kV/440V atingir 444,84V, então a sua regulação de tensão será igual a:

• A. 1,01%;
• B. 1,02%;
• C. 1,10%:
• D. 5,50%;
• E. 11,0%.
