Questões sobre Resistência dos Materiais e Análise Estrutural

Nas estruturas de madeira das coberturas, as emendas e ligações feitas numa tesoura podem ser classificadas de acordo com o tipo de esforço da peça. A ligação utilizada entre uma peça comprimida e outra tracionada é denominada

• A.

  tala.

• B.

  gravata.

• C.

  travessa.

• D.

  sambladura.

• E.

  verga.

Julgue os itens de 101 a 106, relativos à fiscalização, ao acompanhamento da aplicação de recursos, ao controle de materiais e à execução de obras e serviços da construção civil.

A prática construtiva e os métodos de dimensionamento do concreto pressupõem limites de escoamento à tração do aço dentro do intervalo de 50 MPa a 60 MPa.

• C. Certo
• E. Errado

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

Na estrutura do telhado, tesouras como a apresentada são interligadas por caibros, que exercem a função de contraventamento.

• C. Certo
• E. Errado

Conforme as propriedades mecânicas, a NBR 7480:2007 classifica os vergalhões de aço utilizados para concreto armado (CA) de acordo com a resistência característica de escoamento. O aço CA-60 possui f_yk igual a

• A.

  600 MPa e aplica-se somente a fios.

• B.

  600 MPa e aplica-se somente a barras.

• C.

  60 MPa e aplica-se a barras e fios.

• D.

  60 MPa e aplica-se somente a fios.

• E.

  60 MPa e aplica-se somente a barras.

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

No caso de carga de vento no telhado, apenas as ações de sobrepressão são transmitidas à treliça de cobertura.

• C. Certo
• E. Errado

Uma viga de concreto protendido de altura total igual a 2,00 m e área da seção transversal igual a 2,00 m² com o baricentro a 1,00 m da borda inferior tem momento de inércia em relação ao eixo solicitado pela flexão igual a 1,00 m⁴. Se a força de protensão aplicada a 0,20 m da borda inferior é de 10 000 kN, então a tensão na borda superior da viga é igual a

• A.

  +3,5 MPa (tração).

• B.

  +3,0 MPa (tração).

• C.

  +2,5 MPa (tração).

• D.

  –2,5 MPa (compressão).

• E.

  –3,0 MPa (compressão).

O concreto é um material resultante da mistura íntima de um aglomerante com agregados miúdos, agregados graúdos e água. Dessa mistura obtém-se um produto com características específicas tais que:

• A.

  A influência do excesso de água no amassamento do concreto recai sobre a superfície da estrutura, onde se formará uma camada de nata que alterará a classificação do concreto, transformando-o em concreto celular ou concreto de alta resistência.

• B.

  Considerando a resistência mecânica do concreto, por meio de uma série de ensaios tecnológicos e da apurada verificação das estruturas em campo, constata-se que quanto maior a idade do concreto, maior sua resistência mecânica.

• C.

  A permeabilidade e absorção do concreto estão relacionadas com fatores como trabalhabilidade adequada e operações perfeitas nas etapas de amassamento, adensamento e cura.

• D.

  As solicitações mecânicas são responsáveis por dois tipos de deformação no concreto: imediata (aparece logo após a concretagem) e lenta (aparece ao longo do tempo, de acordo com as condições de uso), cujas causas são idade, cura e condições de ensaio.

• E.

  O coeficiente de redução de ruído durante o lançamento do concreto tem valores típicos, que podem variar em função do tempo de mistura, forma de lançamento e equipamentos utilizados no adensamento do concreto.

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

Devido ao tipo de esforço que ocorre no ponto 1, a ligação das peças pode ser feita por entalhe.

• C. Certo
• E. Errado

Em projetos de estruturas de concreto, a armadura de pele em cada face da alma da viga é composta por barras de alta aderência com espaçamento não maior que 20 cm e é dispensada para vigas com altura igual ou inferior a

• A.

  90 cm.

• B.

  80 cm.

• C.

  70 cm.

• D.

  60 cm.

• E.

  50 cm.

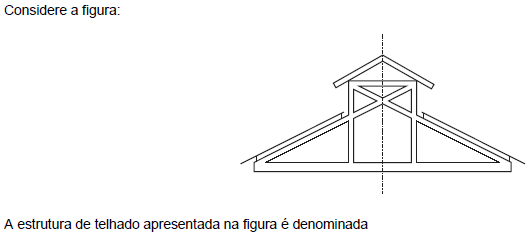

• A.

  tesoura com lanternim.

• B.

  terça sem linha.

• C.

  contrafrechal tipo sheed.

• D.

  cobrejunta de alpendre.

• E.

  tesoura de mansarda.
