Questões sobre Resistência dos Materiais e Análise Estrutural

Nas ligações em projetos de estruturas de madeira, podem ser utilizados pinos metálicos, cavilhas e conectores. Admite-se o emprego de cavilhas estruturais apenas com diâmetros

• A.

  de 10 mm.

• B.

  menores que 16 mm.

• C.

  maiores que 18 mm.

• D.

  maiores que 30 mm.

• E.

  de 16 mm, 18 mm e 20 mm.

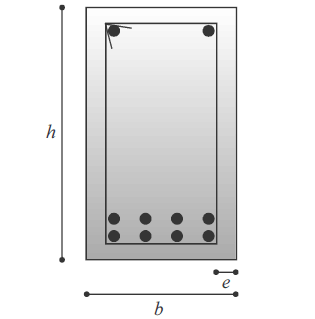

A figura acima ilustra a seção transversal de uma viga de concreto armado biapoiada, na qual o diâmetro dos estribos é igual a 5 mm e o diâmetro de todas as barras longitudinais é igual a 10 mm. Com base nessas informações e na figura, julgue os itens seguintes.

A parte inferior da seção corresponde à região de maior esforço de compressão.

• C. Certo
• E. Errado

A figura acima ilustra a seção transversal de uma viga de concreto armado biapoiada, na qual o diâmetro dos estribos é igual a 5 mm e o diâmetro de todas as barras longitudinais é igual a 10 mm. Com base nessas informações e na figura, julgue os itens seguintes.

A função dos estribos é de redistribuir a fissuração, que tende a ser provocada pelo emprego de armaduras longitudinais concentradas acima e abaixo da viga.

• C. Certo
• E. Errado

A respeito de boas práticas em construções de edificações, julgue os itens subsequentes.

Utilizam-se vergas na parte inferior de aberturas de janelas para distribuir as cargas concentradas nos lados do vão.

• C. Certo
• E. Errado

A respeito dos cuidados na execução de uma estrutura em concreto armado, julgue os itens que se seguem.

Caso o tempo entre preparação da ferragem e concretagem seja demasiadamente longo, a lubrificação das barras de aço é fundamental para se evitar perda de seção por corrosão.

• C. Certo
• E. Errado

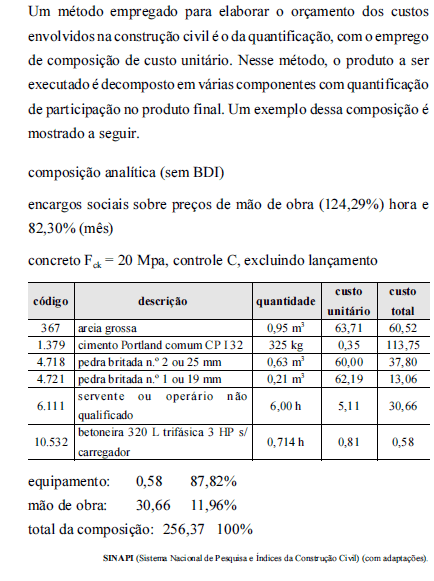

Com base na composição mostrada acima, julgue os itens de 86 a 90 acerca de orçamentos e composições de custos unitários e controle de materiais e de execução de obras e serviços.

O F_ck = 20 Mpa, que representa a resistência característica do concreto aos 28 dias, é definido como o quantil de 5% em que F_c < F_ck, na distribuição normal gerada com os vários valores de resistência do concreto obtidos após o ensaio de compressão.

• C. Certo
• E. Errado

Um dos problemas das estruturas de concreto armado que as levam a um desempenho abaixo do mínimo preestabelecido, prejudicando suas eficiência e durabilidade é a segregação do concreto, que é a

• A. ruptura do concreto, em especial nas partes salientes da estrutura, por não suportar a atuação de esforços anormais.
• B. perda do pH do concreto propiciando corrosão da armadura.
• C. deterioração, por separação de partes do concreto quando este aumenta de volume pela absorção de água.
• D. separação entre os elementos de concreto, brita e argamassa, logo após o lançamento.
• E. perda da aderência entre a armadura e o concreto.

Nos projetos de estruturas de concreto armado com 25 MPa de resistência característica à compressão, quando não forem feitos ensaios e não existirem dados mais precisos sobre o concreto usado na idade de 28 dias, o módulo de elasticidade ou módulo de deformação tangente inicial do concreto (E_ci), em MPa, pode ser estimado em

• A. 140 000.
• B. 28 000.
• C. 25 000.
• D. 119 000.
• E. 23 800.

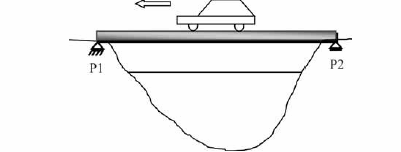

A figura acima representa uma ponte de madeira de peso M, de mesma seção reta em toda sua extensão, biapoiada nas extremidades P1 e P2, sendo P1 um apoio de 2.º gênero e P2 um apoio de 1.º gênero. Um carro de peso F se desloca sobre a ponte no sentido mostrado na figura. Em relação a essa situação, julgue os itens a seguir.

Substituindo-se a ponte de madeira por uma metálica, com as mesmas condições de apoio e com as mesmas dimensões, a reação nos apoios permaneceria a mesma.

• C. Certo
• E. Errado



A figura acima representa uma ponte de madeira de peso M, de mesma seção reta em toda sua extensão, biapoiada nas extremidades P1 e P2, sendo P1 um apoio de 2.º gênero e P2 um apoio de 1.º gênero. Um carro de peso F se desloca sobre a ponte no sentido mostrado na figura. Em relação a essa situação, julgue os itens a seguir.

A ponte, sem o carro sobre ela, teria seu momento fletor máximo no ponto central.

• C. Certo
• E. Errado
