Questões sobre Resistência dos Materiais e Análise Estrutural

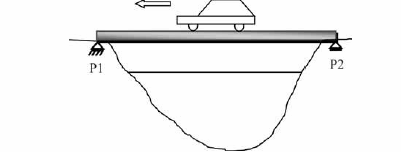

A figura acima representa uma ponte de madeira de peso M, de mesma seção reta em toda sua extensão, biapoiada nas extremidades P1 e P2, sendo P1 um apoio de 2.º gênero e P2 um apoio de 1.º gênero. Um carro de peso F se desloca sobre a ponte no sentido mostrado na figura. Em relação a essa situação, julgue os itens a seguir.

A reação vertical em cada um dos apoios P1 e P2 é igual a F/2.

• C. Certo
• E. Errado

Antes de liberar a execução da concretagem de vigas e lajes de determinada obra de edificação, foi realizada vistoria nas ferragens quando se observou: presença de resíduos de pó de serra nas cabeças dos pilares já concretados; eletroduto de 50 mm de diâmetro dentro de uma viga biapoiada, no sentido longitudinal, ocupando a parte superior da seção reta; viga em balanço, composta de barras de aço de mesmo diâmetro, com barras longitudinais em maior quantidade na parte inferior da seção reta da viga; concreto preparado no dia anterior, mantido hidratado e em agitação na betoneira, para ser aproveitado na nova concretagem. Considerando essa situação, julgue os itens subsecutivos.

Como houve a preocupação de manter o concreto do dia anterior hidratado e agitado, ele ainda poderá ser usado para concretar peças sujeitas a esforços menores.

• C. Certo
• E. Errado

Antes de liberar a execução da concretagem de vigas e lajes de determinada obra de edificação, foi realizada vistoria nas ferragens quando se observou: presença de resíduos de pó de serra nas cabeças dos pilares já concretados; eletroduto de 50 mm de diâmetro dentro de uma viga biapoiada, no sentido longitudinal, ocupando a parte superior da seção reta; viga em balanço, composta de barras de aço de mesmo diâmetro, com barras longitudinais em maior quantidade na parte inferior da seção reta da viga; concreto preparado no dia anterior, mantido hidratado e em agitação na betoneira, para ser aproveitado na nova concretagem. Considerando essa situação, julgue os itens subsecutivos.

A armadura da viga em balanço está de cabeça para baixo, porque o esforço de tração está previsto para ocorrer na parte superior da viga.

• C. Certo
• E. Errado

Acerca da durabilidade do concreto, é exemplo de causa de deterioração química:

• A.

  a variação volumétrica provocada por gradiente normal de temperatura e umidade.

• B.

  o desgaste superficial ou perda de massa provocada pela erosão.

• C.

  a perda de massa por abrasão ou cavitação.

• D.

  a fissuração provocada pela exposição ao fogo.

• E.

  a lixiviação dos componentes da pasta de cimento por água.

Das afirmativas abaixo identifique qual ou quais são VERDADEIRAS:

I. Estruturas ou sistemas estruturais podem ser entendidas como disposições racionais e adequadas de diversos elementos estruturais. Os elementos estruturais são corpos sólidos deformáveis com capacidade de receber e de transmitir solicitações em geral. Podem ser lineares, superfície (planos) ou volume (blocos).

II. As lajes são os elementos planos bidimensionais e também chamados de elementos de superfície ou placas, que se destinam a receber a maior parte das ações aplicadas numa construção, como de pessoas, móveis, pisos, paredes, e os mais variados tipos de carga que podem existir em função da finalidade arquitetônica ou do espaço físico de que a laje faz parte. As ações são especificamente perpendiculares ao plano da laje, distribuídas ou lineares, e transmitidas para as vigas de apoio.

III. Pilares contraventados são pilares pouco rígidos, mas com suas extremidades praticamente indeslocáveis devido ao efeito dos pilares de contraventamento. Pilares de contraventamento são elementos rígidos que garantem que os nós da estrutura do edifício fiquem praticamente indeslocáveis. Podem ser considerados de contraventamento, os pilares rígidos (e as paredes estruturais) em torno dos elevadores e escadas. A escolha do modelo de cálculo para o pilar vai depender do tipo de edificação e dos carregamentos. Nas estruturas esbeltas e naquelas em que a ação do vento é considerável, o pilar dever ser considerado como um elemento de um pórtico tridimensional ou bidimensional. Nos edifícios em que a ação do vento é desprezível, pode-se usar um modelo de elemento contínuo vertical apoiado nas vigas do pavimento ou de um elemento isolado.

IV. Vigas são elementos lineares em que a flexão é preponderante. A altura das vigas depende de diversos fatores, sendo os mais importantes o vão, o carregamento e a resistência do concreto. A altura deve ser suficiente para proporcionar resistência mecânica e baixa deformabilidade. Os domínios são representações das deformações que ocorrem na seção transversal dos elementos estruturais. As deformações são de alongamento e de encurtamento, oriundas de tensões de tração e compressão, respectivamente. O estado limite último (ELU) de elementos lineares sujeitos a solicitações normais é caracterizado quando a distribuição das deformações na seção transversal pertencer a um dos domínios.

V. As fundações diretas ou superficiais são aquelas em que a carga é transmitida ao solo, predominantemente pelas tensões distribuídas sob a base do elemento estrutural de fundação, estando assente a uma profundidade inferior a duas vezes o valor da menor dimensão do elemento estrutural da fundação. Os elementos de fundação superficial que se enquadram nesta definição são: sapatas isoladas: elementos de concreto armado dimensionados de forma que as tensões de tração geradas não sejam resistidas pelo concreto e sim pelo aço; sapatas associadas: sapata comum a vários pilares cujos centros gravitacionais não estejam situados no mesmo alinhamento; sapatas corridas: sapata sujeita a ação de uma carga distribuída linearmente; radiês: fundação superficial que abrange todos os pilares de uma determinada obra ao mesmo tempo; vigas de fundação: elemento de fundação comum a vários pilares cujos centros gravitacionais estejam situados no mesmo alinhamento; blocos: elementos de grande rigidez executados com concreto simples ou ciclópico, portanto, não armados, dimensionados de modo que as tensões de tração produzidas sejam resistidas unicamente pelo concreto.

Estão corretas as afirmativas

• A. II, III, IV e V.
• B. I, II, IV e V.
• C. I, III, IV e V.
• D. I, II, III e V.
• E. I, II, III e IV.

Antes de liberar a execução da concretagem de vigas e lajes de determinada obra de edificação, foi realizada vistoria nas ferragens quando se observou: presença de resíduos de pó de serra nas cabeças dos pilares já concretados; eletroduto de 50 mm de diâmetro dentro de uma viga biapoiada, no sentido longitudinal, ocupando a parte superior da seção reta; viga em balanço, composta de barras de aço de mesmo diâmetro, com barras longitudinais em maior quantidade na parte inferior da seção reta da viga; concreto preparado no dia anterior, mantido hidratado e em agitação na betoneira, para ser aproveitado na nova concretagem. Considerando essa situação, julgue os itens subsecutivos.

A colocação do eletroduto na seção superior da viga não interfere no seu comportamento estrutural, pois ele ocupa área de tração acima da linha neutra da seção reta e o esforço é compensado pelas barras de aço.

• C. Certo
• E. Errado

Sobre os aços utilizados no concreto armado, considere:

I. A bitola 5,0 mm pode ser utilizada na categoria CA-50.

II. A tolerância de massa linear da bitola 6,3 mm é de +/− 7%.

III. O comprimento das barras deve ser de 12 m com tolerância de +/− 1%.

IV. O CA-25 pode ter superfície lisa ou nervurada.

Está correto o que consta APENAS em

• A.

  III e IV.

• B.

  I e IV.

• C.

  I, II e III.

• D.

  II e IV.

• E.

  II e III.

• A.



• B.



• C.



• D.



• E.



É característica das lajes planas protendidas:

• A.

  a possibilidade de utilização de vãos maiores, proporcionando maiores áreas livres.

• B.

  deformações maiores em comparação a estruturas de concreto simples equivalentes.

• C.

  a consideração das deformações geradas pelo peso próprio no dimensionamento.

• D.

  a baixa resistência ao puncionamento.

• E.

  o intervalo de tempo prolongado para a retirada do escoramento.

Com relação à solicitação predominante, as barras podem receber denominações distintas, como tirantes, treliças, vigas ou pilares. Os tirantes são barras submetidas a

• A.

  esforços cortantes.

• B.

  compressão axial.

• C.

  tração axial.

• D.

  flexão.

• E.

  tração e compressão axiais.
