Questões sobre Resistência dos Materiais e Análise Estrutural

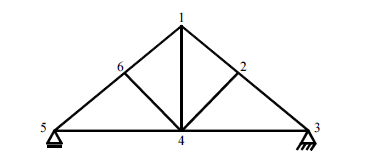

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

O banzo inferior, representado pelo segmento 3-4-5, trabalha à tração.

• C. Certo
• E. Errado

Para o projeto de estruturas de concreto, a emenda de barras de aço por traspasse não é permitida para barras de diâmetro maior que

• A.

  12,5 mm.

• B.

  16,0 mm.

• C.

  20,0 mm.

• D.

  25,0 mm.

• E.

  32,0 mm.

Durante a liberação da ferragem para a concretagem de uma viga que faz parte da estrutura de concreto de um edifício foi constatada a presença de uma armadura longitudinal no banzo superior da viga, identificada como

• A.

  costelas.

• B.

  armadura positiva.

• C.

  estribos.

• D.

  armadura negativa.

• E.

  caranguejos.

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

A peça 1-4, conhecida como escora, trabalha à compressão.

• C. Certo
• E. Errado

• A.

  o momento de torção é 8 kN.m.

• B.

  o momento fletor em torno do eixo x é 8 kN.m, em módulo.

• C.

  o momento fletor em torno do eixo z é 8 kN.m.

• D.

  a força na direção do eixo z é 8 kN.

• E.

  a força na direção y é 3 kN.

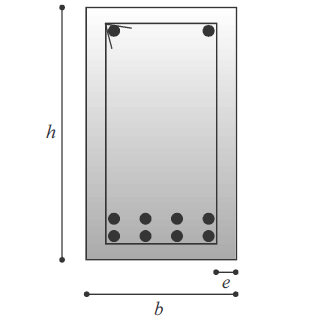

A figura acima ilustra a seção transversal de uma viga de concreto armado biapoiada, na qual o diâmetro dos estribos é igual a 5 mm e o diâmetro de todas as barras longitudinais é igual a 10 mm. Com base nessas informações e na figura, julgue os itens seguintes.

O diâmetro característico do agregado graúdo a ser utilizado na execução da viga depende da dimensão b.

• C. Certo
• E. Errado

Nas ligações de estruturas de aço sujeitas à corrosão atmosférica, o espaçamento máximo entre parafusos que ligam uma chapa de aço a um perfil de aço, em contato contínuo, em elementos não sujeitos a corrosão, pintados ou não, não pode exceder a espessura da parte ligada menos espessa em

• A.

  14 vezes, nem 180 mm.

• B.

  16 vezes, nem 150 mm.

• C.

  18 vezes, nem 150 mm.

• D.

  18 vezes, nem 180 mm.

• E.

  24 vezes, nem 300 mm.

A figura acima ilustra a seção transversal de uma viga de concreto armado biapoiada, na qual o diâmetro dos estribos é igual a 5 mm e o diâmetro de todas as barras longitudinais é igual a 10 mm. Com base nessas informações e na figura, julgue os itens seguintes.

A dimensão e é definida pela escolha do agregado graúdo.

• C. Certo
• E. Errado

Para o projeto de estruturas de madeira, o coeficiente de ponderação para Estados Limites Últimos (γwc) decorrente de tensões de compressão paralela às fibras tem o valor básico igual a

• A.

  1,00.

• B.

  1,15.

• C.

  1,20.

• D.

  1,40.

• E.

  1,80.

A figura acima ilustra a seção transversal de uma viga de concreto armado biapoiada, na qual o diâmetro dos estribos é igual a 5 mm e o diâmetro de todas as barras longitudinais é igual a 10 mm. Com base nessas informações e na figura, julgue os itens seguintes.

Aumentar um carregamento concentrado no meio da viga afetará o esforço a que as barras inferiores são submetidas.

• C. Certo
• E. Errado
