Questões sobre Eletrônica analógica e digital

Duas fontes de alimentação CC são ligadas em paralelo para alimentar uma carga resistiva de 45 Ω. As duas fontes têm a mesma tensão nominal de 120V, mas uma possui resistência interna de 4 Ω e a outra, de 12 Ω. O valor aproximado da potência, em watts, transferida para a carga é de:

• A. 120
• B. 185
• C. 243
• D. 281
• E. 327

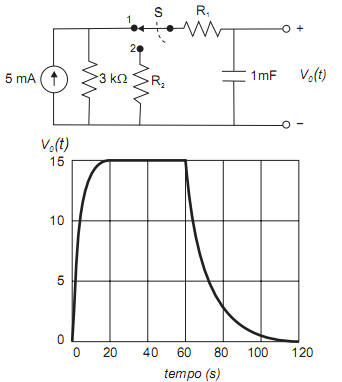

Considere o circuito e o gráfico abaixo para responder à questão.

No circuito apresentado, a chave S tem sua posição alternada entre os contatos 1 e 2 a cada minuto. Através de medidas realizadas, foi possível elaborar o gráfico da tensão V₀(t). As resistências de R₁ e R₂, em k Ω, que mais se aproximam do comportamento apresentado no gráfico, respectivamente, são:

• A. 1 e 3
• B. 1 e 7
• C. 1 e 11
• D. 7 e 1
• E. 11 e 1

O circuito eletrônico aplicado, mostrado na figura, onde v_i é a entrada e v_L é a saída, representa uma configuração conhecida como:

• A. Amplificador de potência do tipo Push-Pull.
• B. Amplificador de banda larga
• C. Amplificador de potência da Classe A
• D. Fonte de alimentação controlada.
• E. Filtro Passa-baixas

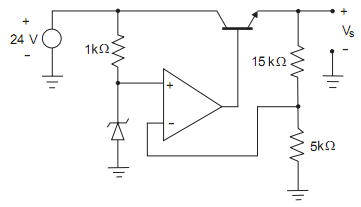

Observe a figura a seguir.

O circuito ilustrado corresponde a um conversor / regulador de tensão. Considerando que o amplificador operacional seja ideal e que o diodo Zener seja de 4 V, a tensão de saída V_S, em volts, do regulador será:

• A. 8
• B. 12
• C. 16
• D. 18
• E. 20

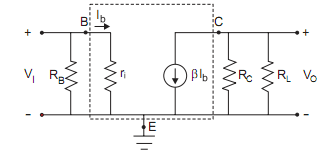

Considere a figura abaixo.

Dados: β=100; R_C=3kΩ; R_L=2kΩ; R_B=10kΩ; r_i=1kΩ

A figura mostra o circuito correspondente ao modelo para sinais de um estágio transistorizado. De acordo com os valores fornecidos para os componentes, o ganho de tensão

• A. -80
• B. -120
• C. -180
• D. -100
• E. -150

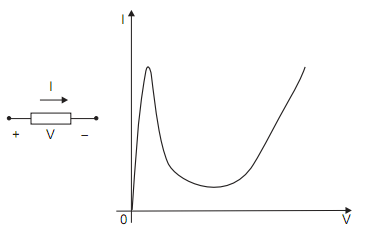

Considere a figura abaixo.

O componente eletrônico cuja curva característica V x I é mostrada na figura trata-se de um:

• A. DIAC.
• B. Diodo Zener.
• C. Diodo Schockley.
• D. Diodo Schottky
• E. Diodo Túnel

Um FPGA pode ter sua capacidade estimada em função do número de flip-flops a serem programados. Deseja-se usar um FPGA para admitir 2 multiplexadores de 4 entradas, 5 somadores de 4 bits, 10 contadores de 4 bits, 4 registradores de deslocamento de 8 bits e 20 registradores D de 8 entradas. A capacidade mínima, em número de flip-flops, desse FPGA deve ser de:

• A. 260
• B. 252
• C. 232
• D. 192
• E. 160

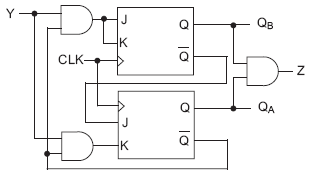

No circuito acima, o próximo estado Q_BQ_A a partir do estado Q_BQ_A = 10, com Y = 1, é:

• A. 00, com saída Z = 0
• B. 01, com saída Z = 0
• C. 11, com saída Z = 0
• D. 11, com saída Z = 1
• E. 01, com saída Z = 1

A figura apresenta um circuito digital e seu correspondente Mapa de Karnaugh. A porta lógica a ser inserida no quadrado pontilhado da figura é:

• A. AND
• B. NAND
• C. OR
• D. NOR
• E. EXOR

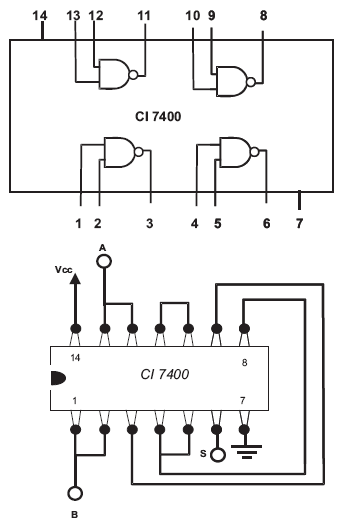

O circuito integrado CI 7400, interligado de acordo com a forma mostrada na figura acima, tem, como entradas, as variáveis A e B e, como saída, a variável S. Ele está sendo usado para implementar uma porta do tipo:

• A. OR
• B. NAND
• C. NOR
• D. AND
• E. EXOR
