Questões sobre Eletrônica analógica e digital

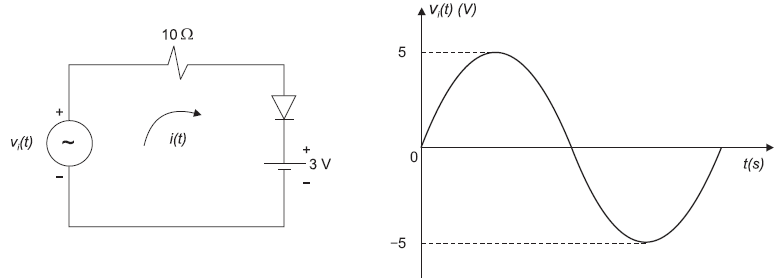

O circuito de figura acima, onde o diodo é considerado ideal, é alimentado pela tensão senoidal, cujo gráfico está mostrado à direita. A forma de onda da corrente resultante i(t) é:

• A.
• B.
• C.
• D.
• E.

Na figura abaixo, considere as portas devidamente alimentadas, A, B e C são as variáveis booleanas de entrada e Y a de saída do circuito. Quando a entrada C = 1, é correto afirmar que

• A.

  Para B = 0 então Y = A.

• B.

  Para B = 0 então Y = Ā.

• C.

  Para B = 1 então Y = 1.

• D.

  Para B = 1 então Y = 0

• E.

  Para B = 1 então Y = Alta impedância

O circuito abaixo é composto por portas e flip-flop FF – JK, da família de circuitos integrados TTL. Considere os integrados devidamente alimentados e os FF ativados na descida do pulso de clock. A linha de "partida" está normalmente no nível lógico 1 (um). Após ser fornecido um pulso negativo na linha de partida e mantendo-se a linha X no nível lógico zero (X=0), é correto afirmar que a forma de onda de saída (Z) até o quinto pulso de clock será aquela apresentada no diagrama temporal correspondente à linha:

• A.



• B.



• C.



• D.



• E.



O circuito abaixo é um contador composto por FF – JK da família de circuitos integrados TTL. Considere os FF devidamente alimentados e ativados na descida do pulso de clock. Considere, também, que a saída do contador será um número decimal correspondente ao binário Q_C Q_B Q_A, sendo Q_A o bit menos significativo e que a linha de "partida" está normalmente no nível lógico 1 (um). Após ser fornecido um pulso negativo na linha de partida, é correto afirmar que enviando uma seqüência de pulsos na linha de clock, esse contador segue a seqüência de estado:

• A.

  0 - 1 - 2 - 3 - 4 - 5 - 0....

• B.

  0 - 1 - 3 - 5 - 7 - 2 - 0...

• C.

  0 - 1 - 3 - 7 - 6 - 4 - 0.

• D.

  0 - 4 - 3 - 2 - 1 - 3 - 0...

• E.

  0 - 4 - 6 - 2 - 1 - 3 - 0....

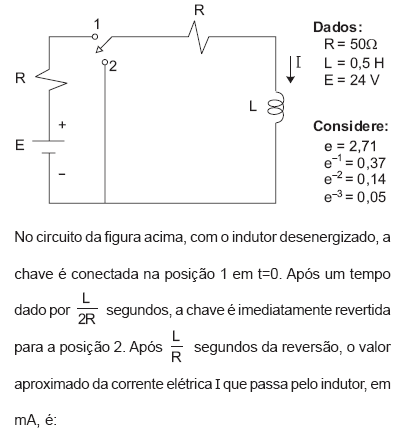

• A. 1
• B. 2,3
• C. 13
• D. 23
• E. 55

A figura acima ilustra a impedância Z, submetida a uma tensão senoidal Vin com sua correspondente corrente Iin. Considerando que a freqüência de operação seja 60 Hz, a impedância Z pode ser modelada por um:

• A. indutor em série com um resistor de
• B. indutor em paralelo com um resistor de .
• C. indutor de 0,5 H, somente
• D. resistor de , somente
• E. capacitor em paralelo com um resistor de .

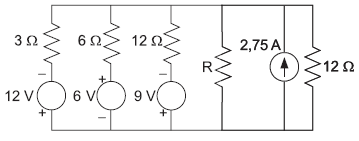

A figura acima ilustra um circuito resistivo, onde . A potência, em watts, dissipada no resistor R é, aproximadamente:

• A. 0,12
• B. 0,28
• C. 0,56
• D. 0,84
• E. 0,97

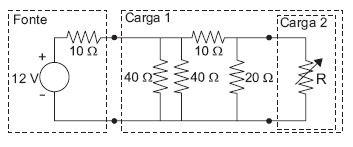

A figura acima ilustra um circuito, onde a fonte encontra-se conectada a uma carga resistiva ajustável. Considere esse circuito em duas situações distintas. Na primeira, deseja-se ajustar a resistência R para que haja a máxima transferência de potência para a Carga 1, assinalada na figura, enquanto na segunda, deseja-se que a máxima transferência de potência ocorra com a Carga 2. Os valores de R, em ohms, que correspondem, respectivamente, a essas situações são

• A. 10 e 5,2
• B. 20 e 8,4
• C. 20 e 9,1
• D. 40 e 12,5
• E.

  40 e 15,6

O valor da capacitância de um capacitor de placas paralelas

• A. diminui quando se aumenta a área das placas.
• B. permanece constante quando se varia a permissividade do seu dielétrico
• C. não depende das dimensões físicas das placas
• D. aumenta quando se aumenta a distância entre as placas
• E. aumenta quando se aumenta a área das placas

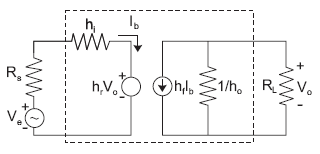

A figura acima ilustra um circuito que representa o modelo para pequenos sinais de um estágio transistorizado. A parte tracejada corresponde ao modelo híbrido equivalente completo do transistor. Os parâmetros hi, ho, hf e hr estão, respectivamente, nas seguintes unidades: ohms, siemens, adimensional e adimensional. A expressão correspondente ao ganho de tensão

• A.
• B.
• C.
• D.
• E.
