Questões sobre Eletrônica analógica e digital

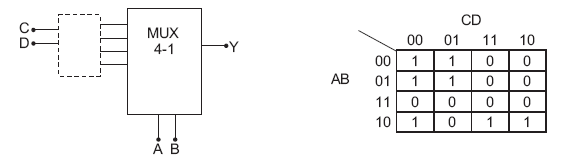

A figura acima ilustra parte de um circuito digital e o Mapa de Karnaugh do sinal de saída Y em função dos sinais lógicos de entrada A, B, C e D. Os sinais A e B comandam o multiplexador de quatro entradas e uma saída. Utilizando somente portas NOR com duas entradas, o número mínimo dessas portas para completar o circuito combinacional dentro do quadro pontilhado de maneira que o sinal Y corresponda à lógica apresentada no Mapa de Karnaugh é:

• A. 6
• B. 5
• C. 4
• D. 3
• E. 2

Sendo R a resistência de um fio condutor, ρ a sua resistividade, S a área de sua seção transversal e L o seu comprimento, analise:

I. A resistência do condutor dobra de valor quando o seu comprimento cai pela metade.

II. A resistência do condutor é inversamente proporcional à área da sua seção transversal.

III. A resistividade do condutor diminui proporcionalmente com a diminuição do seu comprimento.

É INCORRETO o que se afirma APENAS em

• A.

  I.

• B.

  I e II.

• C.

  II.

• D.

  I e III.

• E.

  III.

Uma resistência de 1 kΩ é especificada para operar com uma potência máxima de 10 W. Os valores máximos de tensão e corrente que podem ser aplicados a essa resistência valem, respectivamente,

• A.

  100 V e 100 mA.

• B.

  100 V e 10 mA.

• C.

  100 V e 1 A.

• D.

  10 V e 10 mA.

• E.

  10 V e 1 A.

As cores dos anéis de um resistor de 4k7 Ω ± 5 % são

• A.

  amarelo, cinza, vermelho e prata.

• B.

  amarelo, violeta, vermelho e ouro.

• C.

  laranja, azul, amarelo e ouro.

• D.

  laranja, violeta, marrom e vermelho.

• E.

  verde, violeta, amarelo e ouro.

Os resistores  , quando ligados em paralelo, a resistência equivalente vale 600 e, quando ligados em série, a resistência  equivalente vale 2 500 . Portanto,  valem,

• A.

  1 250  e 1 250 .

• B.

  1 700  e 800 .

• C.

  1 500  e 1 200 .

• D.

  1 200  e 1 300 .

• E.

  1 000  e 1 500 .

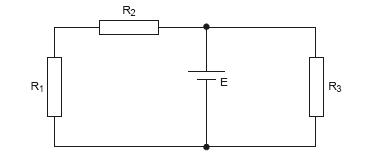

Considere o circuito e os dados abaixo:

• A.

  2 V.

• B.

  5 V.

• C.

  8 V.

• D.

  10 V.

• E.

  12 V.

Um circuito RC série, com R = 15 k e C = 100 nF, possui uma constante de tempo de

• A.

  0,15 ms.

• B.

  1,50 ms.

• C.

  15 ns.

• D.

  150

• E.

  1500 ns.

Um circuito ressonante composto por L = 10 mH e C = 100 pF tem uma freqüência de ressonância de

• A.

  500/ kHz

• B.

  1000/ MHz

• C.

  200/ kHz

• D.

  200. MHz

• E.

  500. kHz

Para medir a tensão exata de uma bateria de 9V a posição da chave seletora de fundo de escala de um multímetro digital deve ser em

• A.

  20 k.

• B.

  20 V-AC.

• C.

  20 V-DC.

• D.

  20 mA-DC.

• E.

  20 mA-AC.

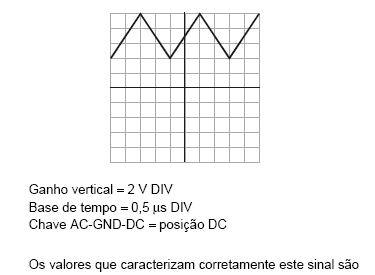

Abaixo são apresentadas a tela de um osciloscópio medindo um sinal triangular e as posições de alguns controles do instrumento. Antes da medida, com a chave AC-GND-DC na posição GND, o traço horizontal foi ajustado no centro da tela por meio do controle de posição vertical.

• A.



• B.



• C.



• D.



• E.
