Questões de Engenharia Elétrica do ano 0000

Considere as seguintes afirmativas sobre cabos empregados em um cabeamento estruturado.

I) A conexão entre o equipamento do usuário e a tomada de informação (outlet) é feita por um cabo de par trançado com conectores RJ45 nas duas extremidades, denominado "Patch Cord".

II) As fibras óticas apresentam melhores características de transmissão do que os cabos metálicos como maior banda de passagem e maior alcance, mas destacam-se principalmente por sua imunidade à umidade.

III) Os cabos coaxiais possuem baixa capacitância, podem atender a distâncias de até 185m, são preferencialmente empregados nos cabeamentos em barramento e podem ser utilizados para transmissão de até 10Mbs.

IV) Os cabos de par trançado tipo UTP, STP e FTP são empregados em cabeamento estrela, podem ser utilizados para transmissão de até 100Mbs (categoria 5) em lances de até 100m sendo apropriados para transmissão de voz, dados, vídeo e multimídia.

V) Os cabos de par trançado não possuem boa imunidade a interferências eletromagnéticas externas por não apresentarem blindagem.

Quais estão corretas?

• A.

  Apenas I, II e III

• B.

  Apenas I,III e IV

• C.

  Apenas I,III,IV e V

• D.

  Apenas II e V

• E.

  Apenas I,II e IV

Com relação a um cabeamento estruturado, a seqüência de elementos envolvidos no cabeamento está correta em

• A.

  Entrada Prédio →Armário ou Sala de Telecomunicações → Cabeamento Horizontal → Backbone → Sala de Equipamentos → Área de trabalho.

• B.

  Entrada Prédio → Sala de Equipamentos → Área de trabalho → Backbone → Armário ou Sala de Telecomunicações → Cabeamento Horizontal

• C.

  Área de trabalho → Entrada Prédio → Sala de Equipamentos → Cabeamento Horizontal → Backbone → Armário ou Sala de Telecomunicações.

• D.

  Entrada do Prédio → Sala de Equipamentos → Backbone → Armário ou Sala de Telecomunicações → Cabeamento Horizontal → Área de trabalho.

• E.

  Entrada do Prédio → Sala de Equipamentos → Cabeamento Horizontal → Backbone → Armário ou Sala de Telecomunicações → Área de trabalho.

Considere as seguintes afirmativas sobre a rede interna.

I) Acima de 280 terminais tefefônicos é necessário que se projete uma sala de distribuição geral.

II) As caixas de distribuição ficam estrategicamente distribuídas na edificação, de forma a otimizar a distribuição dos ramais e terminais telefônicos.

III) Os blocos BLI são colocados na caixa de passagem para efetuar as conexões entre os terminais telefônicos.

IV) Os blocos BLI são empregados nas caixas de distribuição para conectar as centrais de PABX com a rede interna enquanto que os BLA são empregados na caixa de distribuição geral.

V) A rede telefônica pode compartilhar a tubulação elétrica em casos especiais, como na situação em que a tubulação telefônica estiver sob suspeita de umidade.

Quais estão corretas?

• A.

  Apenas I, II e III.

• B.

  Apenas IV e V

• C.

  Apenas I, IV e V.

• D.

  Apenas I e II.

• E.

  Apenas II, III e IV.

Dentre os cabos empregados para redes telefônicas, os apropriados para instalações aéreas são

• A.

  FE100 e FEB.

• B.

  FI 2x22 e FDG.

• C.

  FDG e FE100.

• D.

  FEB-M e FDG.

• E.

  FI 2x16 e FE100.

Os módulos de proteção de rede telefônica contra descargas elétricas são

• A.

  centelhadores encapsulados em módulos que são instalados na tomada de saída.

• B.

  centelhadores instalados nas caixas de distribuição.

• C.

  fusíveis encapsulados em módulos que são instalados nas caixas de distribuição geral.

• D.

  resistores com elevada capacidade de dissipação instalados nas caixas de distribuição geral.

• E.

  indutores instalados em série com a linha para atenuar os transientes de tensão na linha telefônica.

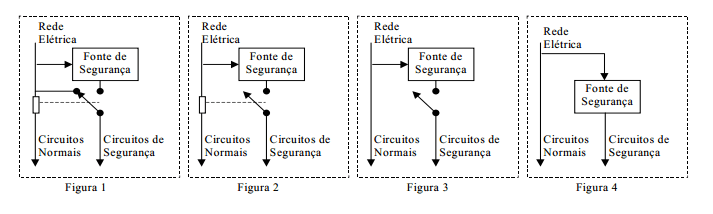

As figuras 1, 2, 3 e 4 apresentam os diagramas básicos de quatro instalações de segurança. Considere as seguintes afirmativas sobre as figuras.

A figura 1 representa uma instalação de segurança indicada para alimentar circuitos como os de iluminação de emergência e sinalizadores de saída.

II) A figura 2 representa uma instalação de segurança permanente com seccionamento, indicada para locais com grande aglomeração de pessoas.

III)A figura 3 representa uma instalação de segurança não automática, indicada para locais de menor aglomeração de pessoas.

IV) Computadores, equipamentos hospitalares e dispositivos de segurança contra incêndio e roubo são exemplos de dispositivos a serem alimentados pela instalação de segurança da Figura 4.

Quais estão corretas?

• A.

  Apenas I e III.

• B.

  Apenas II, III e IV.

• C.

  Apenas I, III e IV.

• D.

  Apenas II.

• E.

  Apenas III e IV

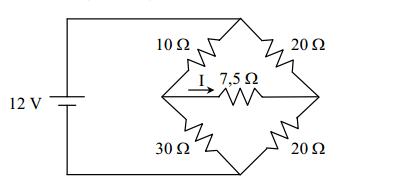

Observe o circuito em ponte da figura a seguir.

A corrente indicada I é igual a.

• A.

  1,60 A.

• B.

  0,40 A.

• C.

  0,12 A.

• D.

  0 A.

• E.

  0,16 A.

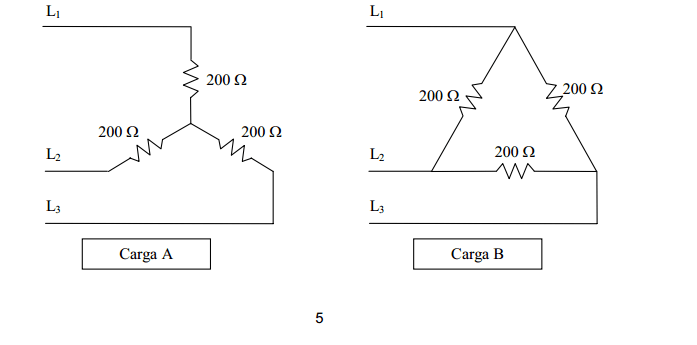

As Cargas A e B da figura a seguir são submetidas à mesma fonte de alimentação trifásica e equilibrada. Com relação à potência dissipada nas Cargas A e B, pode-se afirmar que

• A.

  a potência dissipada na Carga B é  vezes a potência dissipada na Carga A.

• B.

  a potência dissipada na Carga A é igual à potência dissipada na Carga B.

• C.

  a potência dissipada na Carga B é  vezes a potência dissipada na Carga A.

• D.

  a potência dissipada na Carga B é 3 vezes a potência dissipada na Carga A.

• E.

  a potência dissipada na Carga A é 2 vezes a potência dissipada na Carga B.

Em um circuito de alimentação monofásico com tensão igual a 220 V, estão ligadas duas cargas com as seguintes características:

Carga 1: Motor de 3 CV, rendimento de 0,6 e fator de potência de 0,8 indutivo.

Carga 2: Aquecedor resistivo de 2000 W com fator de potência unitário.

A potência ativa total do circuito de alimentação descrito é

• A.

  5680 W.

• B.

  5000 W.

• C.

  4760 W.

• D.

  2760 W.

• E.

  2000 W.

Uma carga trifásica indutiva de 4000 W e 3000 var está conectada a uma rede na qual a freqüência é 60 Hz e a tensão de linha é 220 V. O fator de potência da referida carga é

• A.

  0,60

• B.

  0,65.

• C.

  0,70.

• D.

  0,75

• E.

  0,80.
