Nos aspectos computacionais do problema do fluxo de carga, são exigências necessárias que devem ser atendidas por quaisquer técnicas de cálculo que venhamos a propor, EXCETO:

  • A.

    Devem permitir o manejo de equações algébricas não lineares.

  • B.

    Devem permitir o manejo de sistemas tendo, talvez, centenas de barras.

  • C.

    Devem ser suficientemente precisas.

  • D.

    Devem consumir muito tempo, posto que deveremos realizar muitas séries de cálculos com várias combinações e especificações de potência e tensão de barra.

Um amplificador alimentado por um sinal senoidal de "5 mV" de pico entrega na saída uma onda senoidal de "1 V" de pico em uma resistência de carga de "2 KΩ". A corrente de entrada no amplificador é senoidal com "5 µA" de pico. Assinale o ganho de potência dada pela razão e em dB.

  • A.

    2x104 W/W , 43 dB

  • B.

    2x104 W/W , 46 dB

  • C.

    4x104 W/W , 49 dB

  • D.

    2x104 W/W , 52 dB

O circuito da figura abaixo usa um amplificador operacional ideal, exceto quanto ao seu ganho "A", que é finito.Os instrumentos indicam Vo = 3,5 V e Vi = 3,5 mV. Qual é o valor do ganho "A"?

  • A.

    1010 V/V

  • B.

    1050 V/V

  • C.

    1020 V/V

  • D.

    1001 V/V

Um amplificador inversor com a topologia mostrada abaixo usa um amplificador operacional ideal com R1 = 33¦¸; e R2 = 330¦¸ Qual ¨¦ o seu ganho em malha fechada?

  • A.

    –20 V/V

  • B.

    –10 V/V

  • C.

    –200 V/V

  • D.

    –100 V/V

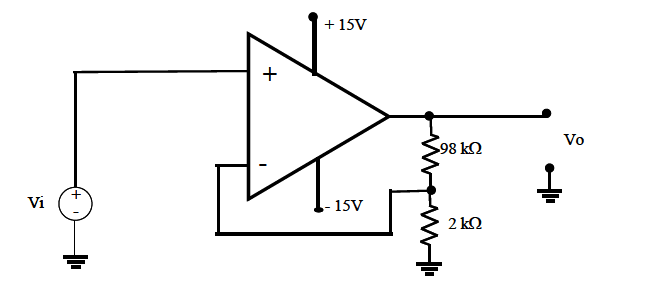

O amplificador abaixo tem ganho em malha aberta de 100.000. Caso Vi = 1 mV, qual seria aproximadamente a sua tensão de saída?

  • A.

    100 mV

  • B.

    50 mV

  • C.

    25 mV

  • D.

    10 mV

O circuito implementado com amplificador operacional abaixo, excitado por um sinal senoidal de tensão, pode ser definido como sendo:

  • A.

    um retificador ativo de meia onda.

  • B.

    um gerador de onda "quadrada".

  • C.

    um retificador ativo de onda completa

  • D.

    um gerador de onda "triangular".

O diagrama abaixo mostra um circuito com transistor com o condutor de base aberto. Se medirmos uma "Vce = 9V", qual seria o valor da corrente "Ic"?

  • A.

  • B.

    0,8 µA

  • C.

    0,1 µA

  • D.

    0,2 µA

Podemos dizer que a comutação de um tiristor é do tipo natural quando:

  • A.

    Um circuito auxiliar adicional força a corrente direta do tiristor a atingir zero Ampere.

  • B.

    O própio circuíto de corrente alternada leva a corrente anodo / catodo ao valor de zero Ampere.

  • C.

    Um circuito de controle inverte o sentido da corrente no gatilho do dispositivo, forçando a corrente direta no tiristor a atingir zero Ampere.

  • D.

    É aplicada uma grande variação de tensão anodo / catodo, levando a corrente do tiristor ao valor de zero Ampere.

Com relação ao dispositivo tiristor, assinale a alternativa INCORRETA:

  • A.

    É um dispositivo de quatro camadas, com quatro junções "PN".

  • B.

    A ruptura por avalanche ocorre quando a tensão anodo / catodo for aumentada para um valor suficientemente grande.

  • C.

    A queda de tensão de um tiristor disparado é da ordem de 1V.

  • D.

    Para um tiristor que já esteja disparado continuar em condução, é necessário que a corrente que flui através dele seja maior que a corrente de "travamento".

Com relação à propagação de ondas de rádio na atmosfera para estudos de sistemas de comunicação em radio visibilidade entre duas estações terrenas,todas as alternativas abaixo estão corretas, EXCETO:

  • A.

    Sob condições de refração normal, a onda de rádio se encurva para baixo, fazendo com que possamos supor sua trajetória retilínea,aplicando-se um fator de correção "K>1" ao raio físico da Terra.

  • B.

    Caso um obstáculo tipo "gume de faca" tangencie a linha de visada entre as antenas transmissora e receptora, teremos uma atenuação adicional de 6 dB no sinal recebido sem o obstáculo.

  • C.

    As "zonas de Fresnel" são superfícies da frente de onda produzida pela antena transmissora, delimitadas por anéis circulares centrados na linha de visada que contribuem, de acordo com suas obstruções, para o aumento ou diminuição do nível do sinal recebido pela antena receptora.

  • D.

    Em um ponto no espaço, a densidade de potência da onda produzida por uma antena transmissora isotrópica cai com o inverso da distância entre este ponto e a antena.
