Qual é o número mínimo de Wattímetros necessários para determinar a potência ativa total de uma carga trifásica conectada em estrela com neutro quando ela é equilibrada e desequilibrada, respectivamente?

  • A.

    1 e 2

  • B.

    1 e 3

  • C.

    2 e 2

  • D.

    2 e 3

  • E.

    3 e 3

Qual é a velocidade nominal de um motor de indução trifásico que apresenta os seguintes dados de placa: 5 CV, 6 pólos, 60 Hz e escorregamento a plena carga de 2 por cento?

  • A.

    1198 rpm

  • B.

    1176 rpm

  • C.

    588 rpm

  • D.

    598 rpm

  • E.

    1764 rpm

De acordo com NBR 5419, utiliza-se a área de exposição equivalente para a determinação da freqüência média anual prevista de descargas atmosféricas sobre uma estrutura. Para uma estrutura retangular simples, cujo comprimento é de 80 m, a largura é de 30 m e a altura é de 20 m, o valor da área de exposição equivalente é de

  • A.

    2400 m2

  • B.

    4800 m2

  • C.

    5656 m2

  • D.

    8056 m2

  • E.

    8400 m2

O sistema externo de proteção contra descargas atmosféricas, definido na NBR 5419, é constituído por

  • A.

    supressores de surto, conexões equipotenciais e condutores de retorno.

  • B.

    pilares metálicos e armações de aço interligadas das estruturas de concreto armado.

  • C.

    captores, condutores de descida e sistema de aterramento.

  • D.

    condutores em malha ou Gaiola de Faraday.

  • E.

    hastes verticais com ligação equipotencial.

De acordo com a NBR 5410, em sistemas elétricos de corrente alternada trifásicos diretamente aterrados, a proteção contra choques elétricos pelos sistemas SELV e PELV é considerada como assegurada, tanto contra contatos diretos quanto contra contatos indiretos, quando a tensão nominal não puder ser superior a

  • A.

    50 V entre fase e terra e 87 V entre fases.

  • B.

    25 V entre fase e terra e 43,5 V entre fases

  • C.

    100 V entre fase e terra e 100 V entre fases.

  • D.

    50 V entre fase e terra e 50 V entre fases.

  • E.

    25 V entre fase e terra e 50 V entre fases.

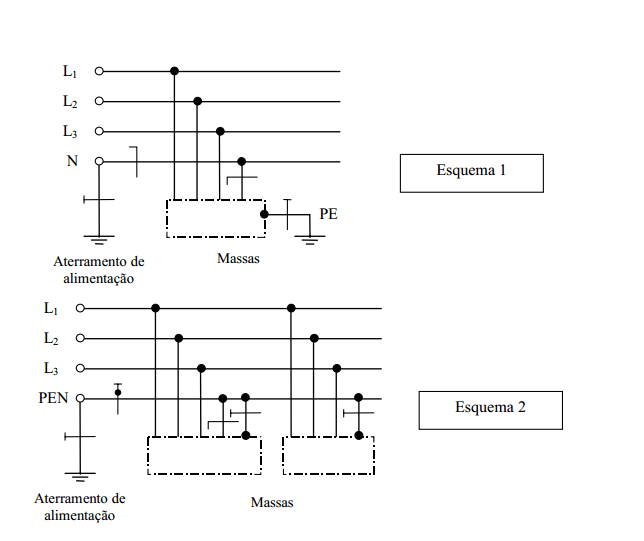

A figura a seguir ilustra dois esquemas de aterramento, definidos pela NBR 5410.

Os esquemas 1 e 2 apresentados são, respectivamente,

  • A.

    TN-S e TN-C.

  • B.

    IT e TN-S.

  • C.

    TT e TN-C.

  • D.

    TN-C e TT.

  • E.

    TN-S e IT.

A potência instalada de uma instalação trifásica equilibrada é de 100 kW com fator de potência unitário. Sabendo que a tensão entre fase e neutro é de 220 V, que o fator de demanda desta instalação é de 33% e que os condutores serão instalados de forma que o fator de correção de temperatura seja 0,8 e o fator de agrupamento seja 0,5, a corrente corrigida a ser empregada no dimensionamento dos condutores do ramal de entrada desta instalação é igual a

  • A.

    125 A.

  • B.

    375 A.

  • C.

    20 A.

  • D.

    50 A.

  • E.

    150 A.

A figura a seguir apresenta um trecho do diagrama unifilar de uma instalação elétrica predial na qual uma lâmpada é acionada por dois interruptores paralelos.

Os condutores que falta serem representados no diagrama, no trecho entre o interruptor paralelo e o ponto de luz, são os seguintes

  • A.

    um condutor fase e um condutor retorno.

  • B.

    um condutor neutro e três condutores retorno.

  • C.

    três condutores retorno.

  • D.

    um condutor fase e um condutor neutro.

  • E.

    um condutor fase e dois condutores retorno.

Conforme a NBR 5410, para cabos isolados de cobre, as seções dos condutores fase, em circuitos de corrente alternada, não devem ser inferiores a

  • A.

    1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,5 mm² para circuitos de sinalização e controle.

  • B.

    1,5 mm² para circuitos de iluminação; 4 mm² para circuitos de força; 1,0 mm² para circuitos de sinalização e controle.

  • C.

    1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 0,5 mm² para circuitos de sinalização e controle.

  • D.

    2,5 mm² para circuitos de iluminação; 4 mm² para circuitos de força; 1,5 mm² para circuitos de sinalização e controle.

  • E.

    2,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,0 mm² para circuitos de sinalização e controle.

Os percentuais que definem a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos para o caso de instalação de um, dois e três condutores ou cabos são, respectivamente,

  • A.

    40%, 31% e 31%.

  • B.

    53%, 40% e 31%.

  • C.

    53%, 53% e 31%

  • D.

    53%, 31% e 40%.

  • E.

    31%, 40% e 53%.
