Um transformador trifásico de 750kVA, 13800//220/127V, apresenta os seguintes valores, em  , para seus parâmetros: r1 = 3,50; '2r = 1,50; x1 = '2 x = 6,00.

A impedância porcentual desse transformador equivale a:

• A.

  3,83%

• B.

  4,22%

• C.

  4,92%

• D.

  5,14%

Para que transformadores, de mesma potência ou não, possam operar em paralelo, uma das condições necessárias é que tenham valores bem próximos de suas impedâncias conhecidas como:

• A.

  base

• B.

  ôhmica

• C.

  porcentual

• D.

  de magnetização

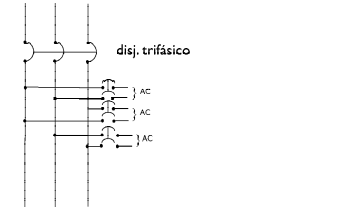

Três aparelhos de ar condicionado (AC) de parede, idênticos, de 220V, corrente nominal In, são ligados a um sistema trifásico de 220V, como mostra o esquema abaixo.

A corrente, por fase, no disjuntor geral será correspondente a:

• A.

  In

• B.

  2.In

• C.

  3.In

• D.

  3 . In

Um transformador trifásico de 500kVA, 13.800/13200/12600/12000V//220/127V, tem regulação 5%. Admitindo-se que a rede supridora tenha no local uma tensão de 13500V, e que o comutador do transformador esteja no tap 1, quando ligado em vazio, a tensão entre fases na BT deve ser, em volts, da ordem de:

• A.

  215

• B.

  231

• C.

  220

• D.

  226

Em uma fonte de tensão, identifica-se como V1 a tensão em vazio, e como V2 a tensão aplicada à plena carga.

A regulação desta fonte é dada pela seguinte relação entre esses valores:

• A.

   V₁ - V₂

     V₂

• B.

  V₁ - V₂

    V₁

• C.

  V₁ - V₂

• D.

  V₂

  V₁

Dois capacitores, o primeiro trifásico e o segundo monofásico, têm uma potência nominal de 10kVA e tensão nominal de 220V.

Suas reatâncias, em ohms, são, respectivamente:

• A.

  2,80 e 2,80

• B.

  2,80 e 4,84

• C.

  4,84 e 4,84

• D.

  8,37 e 4,84

Considere um projeto de proteção de uma instalação elétrica predial, na qual:

(I_B) - corrente de projeto do circuito

(I_N) - corrente nominal do dispositivo de proteção

(I_Z) - capacidade de condução de corrente dos condutores

A condição de segurança deste projeto é dada pela seguinte relação:

• A.



• B.



• C.



• D.



Um sistema de distribuição de energia elétrica trifásico em estrela com neutro, com tensão composta de 220V, terá como tensão simples, em volts, o seguinte valor:

• A.

  127

• B.

  120

• C.

  115

• D.

  110

A capacidade de interrupção usual, em kA, nas chaves fusíveis indicadoras 15kV, 100A é igual a:

• A.

  05

• B.

  10

• C.

  15

• D.

  20

Um motor trifásico de indução de 40HP e 1746rpm, tem torque nominal 163Nm e o de partida 60% do nominal. Aciona por acoplamento direto uma bomba d´água de 30HP e 1680rpm, cujo torque nominal é de 127Nm e o de partida 4% do nominal.

Se o motor parte com chave estrela-triângulo, o torque de aceleração, no instante da partida será, em Newton metros, igual a:

• A.

  5,8

• B.

  15,2

• C.

  20,7

• D.

  27,5
