Questões de Engenharia Elétrica do ano 0000

Observe o seguinte circuito.

Sua potência ativa, em watts, é:

• A.

  400

• B.

  800

• C.

  1200

• D.

  1600

É característica que determina a um transformador operação com regulação máxima:

• A.

  A soma do ângulo de fator de potência interno do transformador com o ângulo de fator de potência da carga vale 90o.

• B.

  O ângulo de fator de potência interno do transformador é igual ao ângulo de fator de potência da carga.

• C.

  O ângulo de fator de potência do transformador é indutivo, ao passo que o ângulo de fator de potência da carga é capacitivo.

• D.

  A carga é puramente resistiva.

Considere o circuito de fontes de alimentação abaixo.

• A. V₁ (V) 5; V₂ (V)10; V₃ (V)15.
• B.

  V₁ (V)6; V₂ (V)9; V₃ (V)4.

• C.

  V₁ (V) 9; V₂ (V)9; V₃ (V)15.

• D. V₁ (V) 15; V₂ (V)5; V₃ (V)11.
• E. V₁ (V) 15; V₂ (V)13; V₃ (V)19.

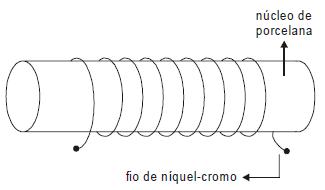

Deseja-se implementar uma resistência de 35 Ω usandose fio de níquel-cromo com 0,4 mm de diâmetro e resistividade de 0,70 Ω mm2/m. O fio deve ser enrolado em um núcleo de porcelana com diâmetro de 2 cm com o menor espaçamento possível entre as espiras, desde que elas não entrem em contato entre si, conforme mostra a figura abaixo.

• A. 100
• B. 80
• C. 60
• D. 40
• E. 20

Considere três resistores cujos anéis têm as cores seguintes:

R₁ ⇒ vermelho - violeta - vermelho - dourado

R₂ ⇒ laranja - laranja - laranja - prateado

R₃ ⇒ marrom - preto - verde - dourado

Utilizando-se o código de cores normalizado, o valor e a tolerância desses resistores são

• A.



• B.
• C.
• D.
• E.

Um aquecedor de ambiente  é constitudo de uma restência de 11 , e especificado para ser alimentado em 110 V - 60 Hz. Nos meses de junho, julho e agosto, esse aquecedor permaneceu ligado exatamente 2 horas por dia. Considerando-se que a concessionária de energia elétrica cobra R$ 0,15 (quinze centavos) o kWh, o valor pago pelo uso desse aquecedor no referido período é, em R$,

• A. 12,84
• B. 30,36
• C. 36,42
• D. 42,14
• E. 48,24

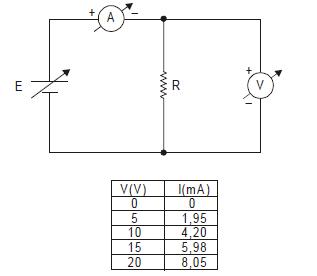

O experimento realizado por meio do circuito abaixo resultou na coleta de dados apresentada em forma de tabela.

• A.

  25

• B.

  40

• C.

  250

• D.

  2,5

• E.

  4

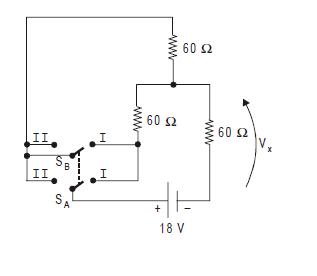

Considere o circuito abaixo, no qual as duas chaves S_A e S_B são acopladas mecanicamente.

• A.

  Posição I 6V; Posição II 3V

• B.

  Posição I 9V; Posição II 12V

• C.

  Posição I 10V; Posição II 6V

• D.

  Posição I 10V; Posição II 16V

• E.

  Posição I 12V; Posição II 9V

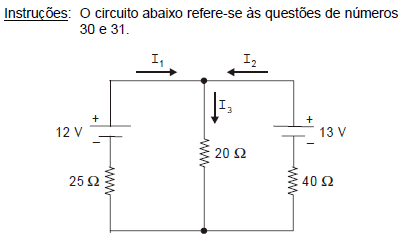

Assinale a alternativa que apresenta uma expressão que NÃO corresponde ao circuito.

• A.

  12 + 25 I₁ = 20 I₃

• B.

  13 = 40 I₂ + 20 I₃

• C.

  12 = 25 I₁ + 20 I₃

• D.

  12 − 25 I₁ = 13 − 40 I₂

• E.

  I₁ + I₂ = I₃

As correntes I₁, I₂ e I₃ são, respectivamente,

• A.

  250 mA, 100 mA e 350 mA

• B.

  200 mA, 150 mA e 350 mA

• C.

  200 mA, 250 mA e 450 mA

• D.

  150 mA, 250 mA e 400 mA

• E.

  100 mA, 250 mA e 350 mA
