Questões de Engenharia Elétrica do ano 0000

Considere as assertivas a seguir sobre a previsão de carga.

I A carga a considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do fator de potência. II Nos casos em que for dada a potência nominal fornecida pelo equipamento (potência de saída), e não a absorvida, devem ser considerados o rendimento e o fator de potência.

III Para os aparelhos fixos de iluminação a descarga, a potência nominal a ser considerada deve incluir a potência das lâmpadas, as perdas e o fator de potência dos equipamentos auxiliares.

IV Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto no mínimo um ponto de tomada para os circuitos terminais respectivos, o qual deve ser atribuída uma potência de no mínimo 100 VA.

Das assertivas acima, apenas:

• A. I, II e III estão corretas.
• B. III está correta.
• C. II e III estão corretas.
• D. IV está correta.
• E. I e II estão corretas.

Para a solução das questões de números 58 e 59, considere um transformador trifásico de 500 kVA operando com tensão nominal no tape 1 de 13.800/380 V, com tape acessível também para 13.200 V (tape 2). Caso este transformador seja religado em 13.200 V (tape 2), por motivo de queda da tensão primária, o novo valor da corrente no primário seria, em A, de:

• A. 24,8.
• B. 21,85.
• C. 16,5.
• D. 6,32.
• E. 4,21.

Com relação às operações principais do software AutoCAD, o comando OFFSET:

• A. faz o acabamento de objetos que se interceptam.
• B. cria novos objetos a uma distância especificada de um objeto já existente.
• C. reexibe o desenho, limpando os traços de rascunho.
• D. restringe o movimento do cursor horizontal ou verticalmente.
• E. desenha linhas desde que se defina um ponto inicial e um ponto final.

A afirmativa a seguir se refere às questões de números 37, 38, 39 e 40.

A potência total suprida a um motor de indução do tipo gaiola, trifásico, é 5.500 W e as perdas correspondentes ao estator são 200 W.

A potência eletromagnética total desenvolvida, em W, é:

• A. 5035.
• B. 5025.
• C. 4965.
• D. 4925.
• E. 4895.

A afirmativa a seguir se refere às questões de números 37, 38, 39 e 40.

A potência total suprida a um motor de indução do tipo gaiola, trifásico, é 5.500 W e as perdas correspondentes ao estator são 200 W.

A potência eletromagnética total desenvolvida, em W, é:

• A. 4825.
• B. 4925.
• C. 4865.
• D. 4935.
• E. 4795.

Em instalações elétricas industriais, hoje em dia é amplamente utilizado o controle de velocidade nos motores elétricos com rotor em curto-circuito, onde antigamente, para essa finalidade, predominava o emprego de motores de corrente contínua. Tal aplicação torna-se possível com o uso de:

• A. chave estrela-triângulo.
• B. inversores de frequência.
• C. chave compensadora.
• D. conexão Dahlander.
• E. chaves softstarters.

Uma instalação é suprida por um transformador trifásico de 112,5 kVA-13.800/220-127 V e de impedância percentual 5% que, por sua vez, encontra-se instalado em uma rede de distribuição primária cuja potência subtransitória de curto-circuito é de 250 MVA. Nessas condições, o valor eficaz da componente alternada da corrente de curto-circuito nos primeiros ciclos, em kA, vale:

• A. 6,44.
• B. 10,25.
• C. 15,15.
• D. 12,00.
• E. 25,00.

Um transformador trifásico de 1500 kVA possui uma impedância percentual de 5,5%. Considerando que o mesmo é ligado em 11.400/380 V, o valor da sua impedância ôhmica é de:

• A. 1,7.
• B. 2,7
• C. 3,7.
• D. 4,7.
• E. 5,7

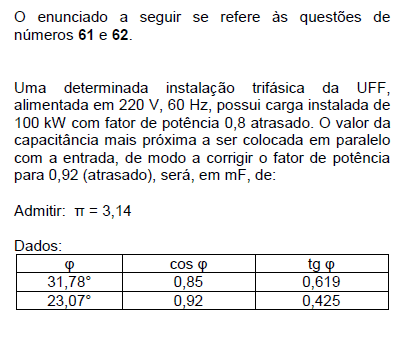

Dentre as características e fenômenos suscetíveis de gerar perturbações ou comprometer o desempenho satisfatório da instalação elétrica, podem ser citados alguns exemplos, como os abaixo relacionados, com EXCEÇÃO de:

• A. o desligamento de emergência.
• B. o fator de potência.
• C. as harmônicas.
• D. as correntes iniciais ou de energização.
• E. o desequilíbrio de fases.

A afirmativa a seguir se refere às questões de números 37, 38, 39 e 40.

A potência total suprida a um motor de indução do tipo gaiola, trifásico, é 5.500 W e as perdas correspondentes ao estator são 200 W.

O rendimento global do motor em % é:

• A. 88,5.
• B. 87,7.
• C. 87,2.
• D. 89,5.
• E. 89,7.
