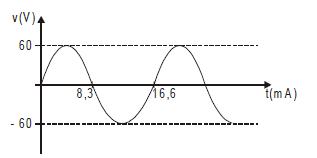

Um transformador fornece em sua saída uma tensão dada pela forma de onda abaixo.

Para medir a tensão eficaz na saída do transformador, a escala mais adequada de um multímetro e o valor aproximado dessa tensão são, respectivamente,

  • A.

    Escala 120 mA - DC ; Tensão Eficaz 120,00 V

  • B.

    Escala 200 mA - AC; Tensão Eficaz 60,00 V

  • C.

    Escala 100 V - DC; Tensão Eficaz 45,20 V

  • D.

    Escala 120 V - AC; Tensão Eficaz 60,00 V

  • E.

    Escala 200 V - AC; Tensão Eficaz 42,43 V

Sabendo-se que resistência R é a relação entre tensão e corrente e que capacitância C é a relação entre carga elétrica e tensão, a unidade de medida do produto R.C é

  • A.

    ohm / farad

  • B.

    volt / coulomb

  • C.

    coulomb / segundo

  • D.

    volt / segundo

  • E.

    segundo

Por meio de um experimento de calorimetria, um estudante pretende determinar o calor específico de uma substância usando a relação Q = m.c.Δt, em que Q é a quantidade de calor, m é a massa, c é o calor específico e Δt é a variação da temperatura.

Para tanto, ele utilizou 750 g da substância, fazendo a sua temperatura variar de 20oC para 80oC, sendo que os recursos do laboratório possibilitaram determinar que a quantidade de calor envolvida no processo era de 0,06 kcal.

Sabendo-se que 1 cal = 4,1868 J e t(oC) = T (K) − 273,15, o valor aproximado do calor específico dessa substância, em J/kg.K, a que o estudante chegou é

  • A.

    5,58

  • B.

    3,28

  • C.

    1,43

  • D.

    0,57

  • E.

    0,33

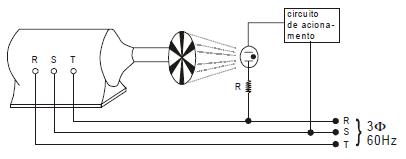

Para medir o escorregamento de um motor de indução de 6 pólos, foi utilizado o método estrobostrópico, conforme o esquema abaixo.

Nesse método, o tubo de xenônio emite pulsos de luz sincronizados com a freqüência da linha de alimentação do estator do motor, incidindo sobre o disco composto por seis setores pretos espaçados de 60° entre si e fixados no rotor do motor.

Ao fazer o experimento, obteve-se o fenômeno óptico de que um setor preto do disco estava girando em sentido oposto ao de rotação do motor e, em um minuto, contouse 60 voltas aparentes desse setor preto.

A velocidade síncrona do motor (ns) é dada por (120.f/p), em que f é a freqüência da corrente na linha e p é o número de pólos do motor.

Com base nessas informações, pode-se afirmar que o escorregamento desse motor, em percentual, é

  • A.

    2%

  • B.

    3%

  • C.

    5%

  • D.

    8%

  • E.

    20%

O esquema abaixo representa um sistema de partida de um motor de indução trifásico.

Com base na análise desse esquema, assinale a alternativa que completa corretamente as lacunas da afirmação abaixo.

"Ligando-se a chave tripolar inicialmente na posição I, os enrolamentos do motor estarão na configuração ......, de modo que a tensão de fase aplicada a eles será ...... da tensão de linha, resultando em um torque de partida de, aproximadamente, ...... do torque à plena tensão. Ao mudar a chave tripolar para a posição II, os enrolamentos do motor passarão para a configuração ......, de modo que eles ficarão submetidos à tensão da linha."

  • A.

    estrela - 1/3 - 1/3 - triângulo

  • B.

    estrela - 1/ - 1/3 - triângulo

  • C.

    paralela - 1/ - 1/ - série

  • D.

    série - 1/2 - 1/4 - paralela

  • E.

    triângulo - 1/3 - 1/3 - estrela

A figura abaixo representa, de forma esquemática, um motor de indução monofásico, em que RT e RA representam, respectivamente, as resistências dos enrolamentos de trabalho e auxiliar.

Diante do exposto, pode-se afirmar que a correta relação entre Dispositivo e Função é

  • A.

    I-a; II-b; III-c; IV-d

  • B.

    I-b; II-d; III-a; IV-c

  • C.

    I-c; II-b; III-d; IV-a

  • D.

    I-d; II-c; III-a; IV-b

  • E.

    I-d; II-b; III-c; IV-a

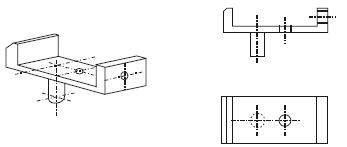

Analise a peça abaixo, apresentada em perspectiva e em suas vistas frontal e superior.

A alternativa que corresponde à vista lateral é

  • A.
  • B.
  • C.
  • D.
  • E.

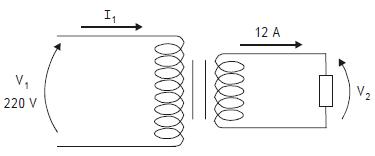

Considere o transformador ideal abaixo com 500 espiras no enrolamento primário e 100 espiras no enrolamento secundário.

A partir dos dados da figura, a relação de transformação α, a corrente I1 e a tensão V2 são

  • A.

    5; I1 (A) 204; V2 (V)44

  • B.

    5; I1 (A) 60; V2 (V)44

  • C.

    5; I1 (A)60 ; V2 (V)110

  • D.

    0,2; I1 (A) 24; V2 (V)55

  • E.

    0,2; I1 (A) 1,2; V2 (V)110

O texto seguinte refere-se às questões de números 42 e 43.



Um dos tipos de termômetros elétricos de contato é aquele que utiliza como sensor (elemento primário) uma resistência composta por um condutor metálico, cujo valor varia com a temperatura t, conforme a relação:

Rt = R0 ⋅ (1+ α⋅ Δt + β ⋅Δt2)

em que:       Rt é a resistência, em Ω, à temperatura t;

                    R0 é a resistência, em Ω, à temperatura de referência (t = 0°C ou T = 273,15K);

                   α é o coeficiente de temperatura do material, em K−1;

                   β é o coeficiente de correção do material, em K−2;

                  Δt é a variação da temperatura em relação à de referência e relativa à Rt.



A conversão de temperatura entre graus celsius (oC) e kelvin (K) pode ser feita por meio da fórmula: t(oC) = T (K) − 273,15

Considere que para termômetros de níquel, a resistência do sensor é ajustada para 100 Ω a 0°C e que, conforme a norma DIN 43760, a resistência de níquel usada para termômetros deve ter as seguintes especificações:

α = 0,00617 K−1

Rt = 161,7 Ω para t = 100°C

Rt = 223,1 Ω para t = 180°C

Se as especificações de temperatura da norma DIN 43760 estivessem em kelvin, 100°C e 180°C, respectivamente, corresponderia a

  • A.

    −173,15 K e −93,15 K

  • B.

    173,15 K e 353,15 K

  • C.

    173,15 K e 253,15 K

  • D.

    173,15 K e 93,15 K

  • E.

    373,15 K e 453,15 K

O texto seguinte refere-se às questões de números 42 e 43.



Um dos tipos de termômetros elétricos de contato é aquele que utiliza como sensor (elemento primário) uma resistência composta por um condutor metálico, cujo valor varia com a temperatura t, conforme a relação:

Rt = R0 ⋅ (1+ α⋅ Δt + β ⋅Δt2)

em que:       Rt é a resistência, em Ω, à temperatura t;

                    R0 é a resistência, em Ω, à temperatura de referência (t = 0°C ou T = 273,15K);

                   α é o coeficiente de temperatura do material, em K−1;

                   β é o coeficiente de correção do material, em K−2;

                  Δt é a variação da temperatura em relação à de referência e relativa à Rt.



A conversão de temperatura entre graus celsius (oC) e kelvin (K) pode ser feita por meio da fórmula: t(oC) = T (K) − 273,15

Considere que para termômetros de níquel, a resistência do sensor é ajustada para 100 Ω a 0°C e que, conforme a norma DIN 43760, a resistência de níquel usada para termômetros deve ter as seguintes especificações:

α = 0,00617 K−1

Rt = 161,7 Ω para t = 100°C

Rt = 223,1 Ω para t = 180°C

Os valores aproximados dos coeficientes de correção β, em K−2, para a determinação de Rt nas temperaturas de 100°C e 180°C são, respectivamente,

  • A.

    1 (um) e 1,80 . 10+3

  • B.

    1 (um) e 1,72 . 10−9

  • C.

    0 (zero) e 3,72 . 10−6

  • D.

    0 (zero) e 3,72 . 10−12

  • E.

    0 (zero) e 0,52 . 10−3
