Questões de Engenharia Elétrica do ano 0000

Com relação à chave de partida estrela-triângulo, assinale a alternativa que corretamente descreve a função do relé térmico, e qual o motivo pelo qual ele normalmente se encontra dentro do triângulo

• A.

  Tem a função de proteger o motor e a instalação contra curto-circuito. Encontra-se normalmente dentro do triângulo porque a sua corrente é raiz de três vezes menor que a corrente de linha, e com isso se compra um relé mais barato.

• B.

  Tem a função de proteger o motor e a instalação contra sobrecargas. Encontra-se normalmente dentro do triângulo porque a sua corrente é raiz de três vezes menor que a corrente de linha, e com isso se compra um relé mais barato.

• C.

  Tem a função de proteger o motor e a instalação contra sobrecargas. Encontra-se normalmente dentro do triângulo porque a sua corrente é raiz de três vezes maior que a corrente de linha, possibilitando uma atuação mais rápida.

• D.

  Tem a função de proteger o motor e a instalação contra curto-circuito e sobrecargas. Encontra-se normalmente dentro do triângulo porque a sua corrente é raiz de três vezes menor que a corrente de linha, e com isso se compra um relé mais barato.

• E.

  Tem a função de proteger o motor e a instalação contra curto-circuito e sobrecargas. Encontra-se normalmente dentro do triângulo porque a sua corrente de linha é raiz de três vezes maior que a corrente de linha, possibilitando uma atuação mais rápida.

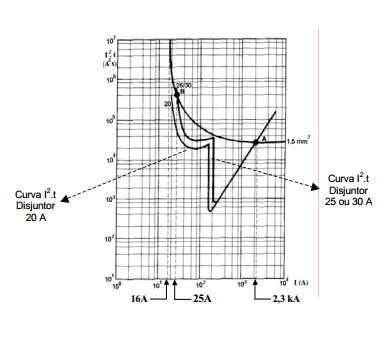

A figura abaixo mostra as características I².t de um condutor de cobre com isolação de PVC, seção 1,5 mm² e também duas curvas I².t de disjuntores, uma referente ao disjuntor unipolar de 20A e outra dos disjuntores unipolares de 25A e 30A. Todas as curvas possuem características de atuação térmica a quente. A partir dessas curvas, considere as afirmações a seguir:

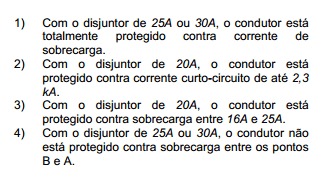

1) Com o disjuntor de 25A ou 30A, o condutor está totalmente protegido contra corrente de sobrecarga.

2) Com o disjuntor de 20A, o condutor está protegido contra corrente curto-circuito de até 2,3 kA.

3) Com o disjuntor de 20A, o condutor está protegido contra sobrecarga entre 16A e 25A. 4) Com o disjuntor de 25A ou 30A, o condutor não está protegido contra sobrecarga entre os pontos B e A.

Está(ão) correta(s), apenas:

• A.

  3 e 4.

• B.

  1 e 4.

• C.

  2.

• D.

  1, 2 e 3.

• E.

  2 e 3.

A blindagem de um equipamento deve ser aterrada para que, do ponto de vista do ambiente externo ao equipamento, exista:

• A.

  um campo magnético constan te.

• B.

  um campo elétrico constante.

• C.

  um potencial elétrico constante.

• D.

  uma corrente elétrica constante.

• E.

  um potencial magnético constante.

Uma boa estratégia para se reduzir a interferência capacitiva é:

• A.

  utilizar um material de baixa permeabilidade na blindagem.

• B.

  aterrar a blindagem e aproximar todos os equipamentos.

• C.

  utilizar um material de alta permeabilidade na blindagem.

• D.

  aterrar a blindagem e afastar todos os equipamentos.

• E.

  flutuar a blindagem e aproximar todos os equipamentos.

O cabo trançado sem blindagem (UTP), quando comparado a um cabo coaxial de mesmo comprimento, apresenta:

• A.

  menor acoplamento elétrico.

• B.

  menor acoplamento magnético.

• C.

  maior capacitância.

• D.

  maior resistência.

• E.

  maior atenuaç

A malha de terra pode causar:

• A.

  acoplamento eletrostático.

• B.

  interferência capacitiva.

• C.

  acoplamento magnético.

• D.

  atenuação.

• E.

  ruído.

Em instalações elétricas de estabelecimentos de saúde recomenda-se, em alguns circuitos, o uso de dispositivo de proteção diferencial residual (DR). Considere que um dispositivo DR foi conectado de acordo com o esquema apresentado na figura a seguir. Assinale a alternativa correta.

• A.

  O dispositivo está conectado de forma incorreta porque dispositivos DR só podem ser empregados em circuitos monofásicos.

• B.

  O dispositivo está conectado corretamente.

• C.

  O dispositivo está conectado de forma incorreta porque dispositivos DR não são adequados para a proteção de circuitos que usam o esquema de aterramento adotado.

• D.

  O dispositivo está conectado de forma incorreta porque o neutro da carga não está disponível.

• E.

  O dispositivo está conectado de forma incorreta porque o condutor de proteção não deveria passar pelo DR.

Considere as afirmações a seguir:

1) Os dispositivos de proteção diferencial residual (DR) podem ser empregados quando a instalação tem esquema de aterramento do tipo TT, IT, TN-S ou TN-C.

2) Recomenda-se o uso de proteção por corrente diferencial-residual em circuitos que alimentam tomadas de chuveiro, cozinhas, lavanderias ou outros locais sujeitos à lavagem.

3) A corrente diferencial residual de uma instalação corresponde à soma algébrica dos valores instantâneos das correntes que percorrem todos os condutores vivos do circuito.

Está(ão) correta(s):

• A.

  1 e 3, apenas.

• B.

  2, apenas.

• C.

  1 e 2, apenas.

• D.

  2 e 3, apenas.

• E.

  1, 2 e 3.

Suponha que em um certo circuito monofásico de um hospital está instalado um dispositivo de proteção por corrente diferencial residual (DR). A figura a seguir apresenta uma montagem para a verificação da operação do dispositivo DR. Seja IΔN a corrente nominal do dispositivo DR. Iniciando-se com a resistência RP em seu valor máximo e reduzindo-a até que o dispositivo DR opere, foi medido o valor de IΔ no momento da operação. O dispositivo oferece proteção adequada se:

• A.

  IΔ < I ΔN.

• B.

  IΔ > 2I Δ N.

• C.

  IΔ > I ΔN.

• D.

  IΔ > 2IΔN.

• E.

  IΔ = 2IΔN.

Uma construção em que a falha no sistema de pára-raios pode provocar a perda de bens de valor expressivo ou provocar pânico aos presentes, mas sem nenhuma conseqüência para as estruturas adjacentes, deve ter proteção contra descargas atmosféricas com:

• A.

  Nível I.

• B.

  Nível II.

• C.

  Nível III.

• D.

  Nível IV.

• E.

  Nível V.
