Questões de Engenharia Elétrica do ano 0000

A respeito do condutor de descida de um sistema de proteção contra descargas atmosféricas, assinale a alternativa correta.

• A.

  Os condutores de descida não naturais podem sempre ser instalados na superfície ou embutidos na parede da edificação, independentemente do material do qual tal parede é constituída.

• B.

  Os condutores de descida podem ser constituídos pela armação de aço da estrutura do prédio, embutida em concreto armado pré-fabricado, desde que se assegure a continuidade da conexão.

• C.

  Os condutores de descida podem ser instalados no interior de calhas ou tubos de águas pluviais.

• D.

  Não há restrições quanto à distância entre os condutores de descida e as portas, janelas ou outras aberturas da estrutura.

• E.

  Recomenda-se que equipamentos eletrônicos sensíveis sejam instalados próximos aos condutores de descida.

Considere as afirmações sobre o Método de Franklin para proteção contra descargas atmosféricas.

1) A zona dentro da qual o pára-raios oferece proteção corresponde a um cone cujo vértice localiza-se na extremidade superior do captor.

2) Os condutores de descida devem ser distribuídos ao longo do perímetro da construção, não se admitindo um número de descidas inferior a dois.

3) Em todas as edificações com altura superior a 60 metros é exigido o uso de sistema de proteção contra descargas atmosféricas pelo método de Franklin.

Está(ão) correta(s):

• A.

  1, apenas.

• B.

  1, 2 e 3.

• C.

  1 e 3, apenas.

• D.

  2 e 3, apenas.

• E.

  1 e 2, apenas.

Os equipamentos eletromédicos devem oferecer segurança ao paciente e ao pessoal que os utiliza. Segundo a ABNT e pelas normas IEC, os graus de proteção dos equipamentos elétricos são especificados pelas letras IP seguidas de dois algarismos. Marque a alternativa que apresenta o significado correto desses dois algarismos.

• A.

  O primeiro algarismo indica o nível de tensão para o qual o equipamento está isolado; o segundo algarismo indica o nível de proteção contra a penetração de líquidos.

• B.

  O primeiro algarismo indica o nível de tensão para o qual o equipamento está isolado; o segundo algarismo indica a máxima corrente de fuga admissível.

• C.

  O primeiro algarismo indica o nível de proteção contra contato entre corpos sólidos e partes móveis ou energizadas; o segundo algarismo indica o nível de tensão para o qual o equipamento está isolado.

• D.

  O primeiro algarismo indica o nível de proteção contra contato entre corpos sólidos e partes móveis ou energizadas; o segundo algarismo indica o nível de proteção contra a penetração de líquidos.

• E.

  O primeiro algarismo indica o nível de proteção contra a penetração de líquidos; o segundo algarismo indica a máxima corrente de fuga admissível.

Nas contas de energia elétrica são mencionados os consumos de energia ativa e reativa, durante um certo período, em unidades de kWh e kvarh. Qual das fórmulas abaixo é utilizada para calcular o fator de potência (FP) em tarifação convencional?

• A.



• B.



• C.



• D.



• E.



Dados: kvarh é o consumo de energia reativa durante um certo período. kWh é o consumo de energia ativa durante um certo período.

Sobre o fator de potência, considere as afirmações abaixo.

1) Se o fator de potência de um transformador é 0, significa dizer que toda a potência aparente desse transformador está sendo utilizada na alimentação de um banco de indutores ou de um banco de capacitores.

2) Se o fator de potência de um transformador é 0,5 (indutivo) significa dizer que metade da potência aparente desse transformador está sendo utilizada na alimentação de cargas indutivas.

3) O fator de potência é sempre um número entre -1 e 1 (alguns expressam entre �100% e 100%). Um número negativo significará que a potência reativa está sendo fornecida da instalação para a concessionária.

Está(ão) correta(s):

• A.

  1, 2 e 3.

• B.

  1 e 2, apenas.

• C.

  2 e 3, apenas.

• D.

  1, apenas.

• E.

  1 e 3, apenas.

Assinale a alternativa correta que caracteriza o sistema de alimentação denominado de IT- médico.

• A.

  A alimentação é fornecida através de transformador de isolação cujo secundário tem neutro aterrado e o condutor de proteção é aterrado.

• B.

  A alimentação é fornecida através da rede da concessionária, o condutor neutro da alimentação é aterrado separadamente.

• C.

  A alimentação é fornecida através da rede da concessionária. Não se utiliza condutor de proteção para aterramento das carcaças dos equipamentos. O neutro da alimentação é aterrado.

• D.

  A alimentação é fornecida através de transformador de isolação cujo secundário tem neutro não aterrado e o condutor de proteção é aterrado.

• E.

  A alimentação é fornecida através de transformador de isolação cujo secundário tem neutro não aterrado e não se usa condutor de proteção.

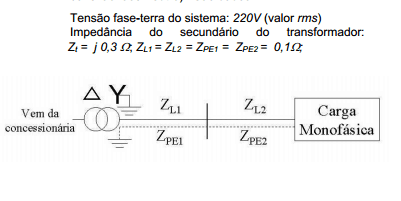

Na figura a seguir, esquematiza-se um trecho de uma instalação que alimenta uma carga monofásica (com conexão fase-neutro).

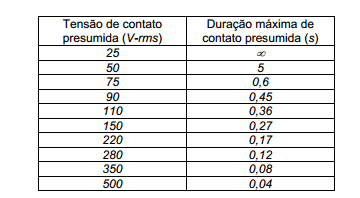

Com base no esquema apresentado e na tabela de duração máxima de contato presumida, qual deve ser o tempo máximo permitido para a atuação da proteção para uma falta entre a fase e a massa do equipamento (aproximadamente)?

• A.

  0,27s

• B.

  0,12s

• C.

  0,17s

• D.

  0,36s.

• E.

  0,45s.

Suponha que um certo circuito está protegido por um disjuntor cuja característica se mostra na figura abaixo. Qual o valor máximo da corrente nominal do disjuntor para que seja assegurada a proteção contra contato indireto, se a corrente de fuga no condutor PE para falta fase-massa é igual a 50A e assumindo que o tempo máximo de atuação é 0,1s?

• A.

  15A.

• B.

  10A.

• C.

  5A.

• D.

  30A.

• E.

  50A.

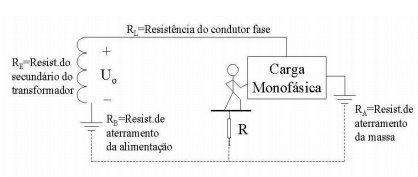

Considere uma instalação monofásica em que as cargas têm alimentação fase-neutro, o neutro do secundário do transformador está aterrado e as massas dos equipamentos são aterradas através do eletrodo de aterramento do neutro da alimentação. O esquema está indicado na figura a seguir.

Sendo R_L, R_E e R desprezíveis em relação a R_A e R_B, Uo = 150V e R_B = 9Ω, para que valores de R_A a tensão de contato é inferior a 50V (tensão de contato limite)?

• A.

  RA < 4,5Ω.

• B.

  RA < 6 Ω.

• C.

  RA < 9Ω.

• D.

  RA < 12Ω.

• E.

  RA < 15Ω.

Com relação ao esquema de aterramento IT, considere as afirmações a seguir.

1) O neutro da instalação fica isolado da terra ou aterrado através de uma impedância de aterramento.

2) A ocorrência de uma primeira falta fase-massa não causa a existência de tensões de contato perigosas. Permite-se inclusive que o circuito não seja seccionado, mas faça-se apenas soar um alarme.

3) A ocorrência de uma segunda falta fase-massa pode não ser suficiente para causar o seccionamento do circuito, desde que a fase da segunda falta seja a mesma da primeira.

Está(ão) correta(s):

• A.

  1, apenas.

• B.

  1 e 2, apenas.

• C.

  1 e 3, apenas.

• D.

  2 e 3, apenas.

• E.

  1, 2 e 3.
