Dado que F(s) é a transformada de Laplace da função

• A. (72+48e^-6t -120e^-8t)u(t)
• B. (48+72e^-6t -120e^-8t)u(t)
• C. (48+120e^-6t -72e^-8t)u(t)
• D. (120+48e^-6t -72e^-8t)u(t)
• E. (48+72e^6t -120e^8t)u(t)

Assinale abaixo a alternativa correta:

• A.

  Os circuitos combinacionais não podem utilizar a álgebra de Boole como ferramenta.

• B.

  Os circuitos combinacionais são aqueles em que as saídas independem das entradas.

• C.

  Um circuito seqüencial tem uma realimentação da entrada para a saída, cuja principal característica é fazer com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente.

• D.

  Um circuito seqüencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer com que as saídas sejam independentes das entradas atuais e de estados ocorridos anteriormente.

• E.

  Um circuito seqüencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente.

Em uma instalação elétrica, um circuito de 127 V alimenta: três lâmpadas de uma sala, cada uma especificada por 127 V/100 W, duas lâmpadas de um corredor, cada uma especificada por 127 V/60 W e duas lâmpadas de um quarto, cada uma especificada por 127 V/100 W. Em caso de todas essas lâmpadas ficarem acesas durante cinco horas, a energia consumida por esse circuito, em quilowatt . hora, vale

• A.

  1,0

• B.

  2,4

• C.

  3,1

• D.

  4,6

• E.

  5,2

Um sistema de aquecimento é composto por um conjunto de resistências conforme o esquema abaixo:

A resistência equivalente do circuito resistivo para cada condição das chaves S1, S2 e S3 está corretamente indicada em:

• A.



• B.



• C.



• D.



• E.



Considere o esquema abaixo referente a um esmeril acionado por motor monofásico com dois terminais de acesso.

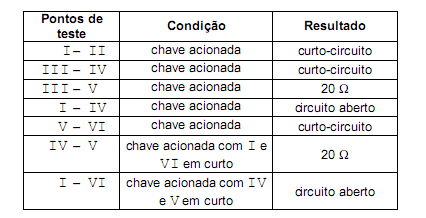

 Este equipamento apresenta um defeito, pois o rotor não está girando quando a chave é acionada. Para localizar o defeito, o esmeril foi desligado da tomada e os testes abaixo foram realizados por um multímetro digital na escala de 2 k%u03A9:

O provável problema do circuito é

• A.

  chave defeituosa.

• B.

  interrupção no cabo entre a chave (ponto III) e o terminal do motor (ponto IV).

• C.

  interrupção no cabo entre o plugue (ponto VI) e o terminal do motor (ponto V).

• D.

  enrolamento do motor interrompido.

• E.

  interrupção no cabo entre o plugue (ponto I) e a chave (ponto II).

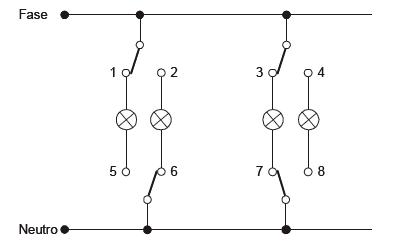

Considere o esquema elétrico abaixo, composto por 4 interruptores paralelos e 4 lâmpadas incandescentes.

Da forma como se encontram os interruptores, a alternativa que apresenta apenas os pontos em que a lâmpada néon de uma chave teste acenderia é:

• A.

  1, 3 e 7

• B.

  1, 3 e 5

• C.

  1, 3, 6 e 7

• D.

  2, 4 e 6

• E.

  2, 4, 5 e 8

Tem-se um amplificador monofônico para sonorização ambiente cuja impedância de saída é de 8 Ω. A alternativa que apresenta uma ligação adequada de alto-falantes para que haja casamento de impedâncias é:

• A.

  Dois alto-falantes de 8 Ω em paralelo.

• B.

  Dois alto-falantes de 8 Ω em série.

• C.

  Dois alto-falantes de 16 Ω em série.

• D.

  Dois alto-falantes de 4 Ω em paralelo.

• E.

  Dois alto-falantes de 4 Ω em série.

Em relação aos circuitos elétricos pneumáticos, assinale a alternativa correta.

• A.

  Controladores pneumáticos de baixa pressão têm sido desenvolvidos para sistemas de controle industriais e extensivamente usados em processos industriais. Algumas razões para o amplo uso de controladores pneumáticos são, principalmente, a característica de não necessitarem do uso da eletricidade, sua simplicidade e facilidade de manutenção.

• B.

  Um motor pneumático rotativo de percussão normalmente é usado para brocas, alargadores e atarraxadores.

• C.

  Os guindastes pneumáticos são utilizados externamente e em condições nas quais vapores e gases explosivos não estiverem presentes.

• D.

  Um meio de trabalho que utilize um circuito pneumático tem custos de energia baixos em comparação com um circuito elétrico.

• E.

  O motor pneumático de percussão ou de martelo é encontrado em rebitadores, cinzeladores e quebradores de pavimentação. Nesse tipo de máquina, o ar normalmente passa através do cabo, de uma válvula de controle e vai para um cilindro com pistão de reciprocação, passando depois através de uma válvula de exaustão e sendo, exaurido para a atmosfera.

• A.

  5.

• B.

  10.

• C.

  15.

• D.

  20.

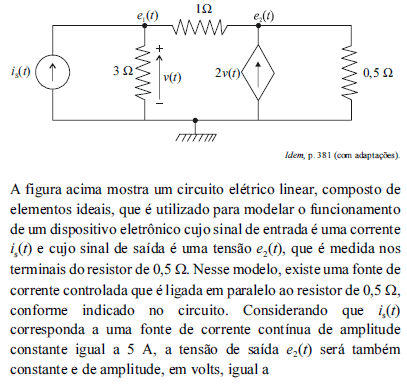

Julgue os itens subseqüentes, relativos a circuitos elétricos lineares puramente resistivos podendo conter ou não fontes controladas.

I O teorema de Thévenin permite a determinação de um circuito elétrico equivalente linear, sendo esse equivalente representado por uma fonte de tensão independente em série com uma resistência. O valor da tensão da fonte é igual à tensão de circuito aberto nos terminais da rede que se deseja calcular o equivalente, enquanto a resistência corresponde à resistência equivalente calculada a partir desses terminais no qual se calculou a tensão em circuito aberto.

II O teorema de Norton é semelhante ao teorema de Thévenin, diferindo apenas na aplicação. O teorema de Norton se restringe a circuitos que contenham fonte de corrente independente ou controlada.

III De acordo com a lei de Kirchhoff de corrente, a soma algébrica das correntes em um nó de um circuito elétrico é sempre nula.

IV Qualquer que seja o tipo de circuito, a resistência equivalente de um circuito é sempre igual a um valor positivo.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e IV.

• D.

  III e IV.
