Questões de Engenharia Elétrica do ano 2006

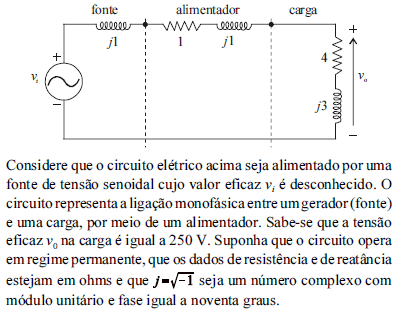

Com base nessas informações, assinale a opção correta.

• A.

  O módulo da tensão eficaz da fonte, vi, é igual a volts.

• B.

  A fase da tensão da fonte é negativa com relação à fase da tensão na carga.

• C.

  O módulo da queda de tensão na impedância que representa o alimentador é igual a 50 volts.

• D.

  Na carga, a corrente está adiantada em relação à tensão.

Tendo o texto como referência, assinale a opção que apresenta a forma de onda que melhor representa o comportamento de v₀(t) nos terminais da carga formada por R e L.

• A.



• B.



• C.



• D.

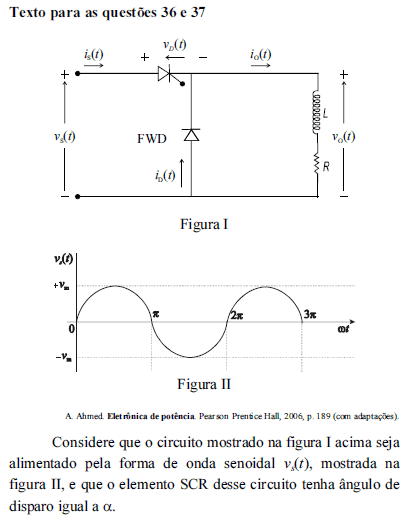

A respeito do funcionamento do circuito apresentado no texto e de seus elementos, assinale a opção correta.

• A.

  Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de v_s(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.

• B.

  O diodo FWD conduz corrente i_D(t) elevada nos intervalos de

• C.

  Caso o diodo FWD fosse retirado do circuito, a tensão v_D(t) sobre o SCR precisaria ser controlada em um valor constante, para o funcionamento do circuito.

• D.

  A corrente i_s(t) não é senoidal.

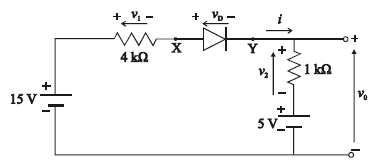

A figura acima mostra como estão conectados os elementos de um circuito elétrico dimensionado para geração de uma tensão de saída v₀. Considere que todos os elementos sejam ideais. A partir dessas informações, julgue os itens que se seguem.

I A tensão de saída v0 é igual a 7 V.

II A tensão v_D no diodo seria diferente de zero, caso a fonte de 5 V estivesse curto-circuitada.

III Se a polaridade da fonte de tensão de 5 V fosse invertida no circuito, a corrente i dobraria em relação à situação original de ligação dessa fonte.

IV Caso o ânodo e o cátodo do diodo fossem ligados de forma trocada no circuito, de modo que o ânodo ficasse ligado ao ponto Y e o cátodo, ao X, não circularia corrente pelo circuito.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

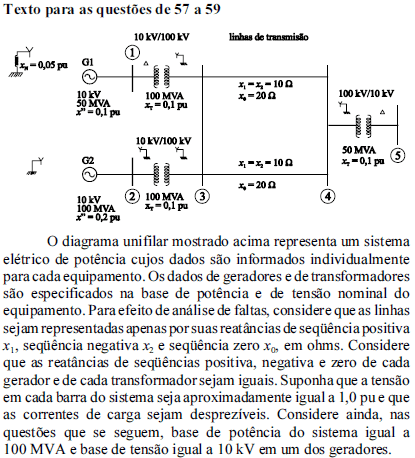

Considerando as informações do texto, é correto afirmar que a intensidade da corrente de curto-circuito trifásico na barra 5, em pu da base do sistema, é igual a

• A.

  1,0.

• B.

  1,5.

• C.

  2,0.

• D.

  2,5.

Os dispositivos denominados contatores são utilizados para o comando a distância de circuito. A respeito desses dispositivos e de sua operação no comando de circuitos, assinale a opção incorreta.

• A.

  Contatores são dispositivos eletromecânicos.

• B.

  Contatores são capazes de conduzir e interromper correntes de carga em condições normais de operação do circuito.

• C.

  Contatores podem ter contatos auxiliares para comando, sinalização e outras funções.

• D.

  Contatores são utilizados exclusivamente para partida e parada de motores de indução em gaiola.

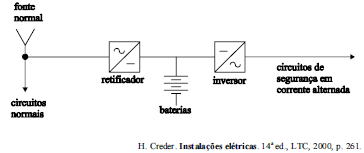

A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.

I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.

II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.

III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.

IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

Dado um circuito trifásico equilibrado, em regime permanente, sem presença de harmônicos, é correto afirmar que:

• A.

  o valor da potência trifásica total depende do tipo de ligação, estrela ou triângulo

• B.

  na ligação estrela, a potência ativa trifásica é dada pela expressão: 3V_linhaI_linhacosj

• C.

  a potência aparente total é sempre a soma da potência ativa e da potência reativa

• D.

  na ligação estrela, a potência ativa trifásica pode ser obtida através da expressão: 3V_faseI_linhacosj

• E.

  a potência aparente total depende do fator de potência

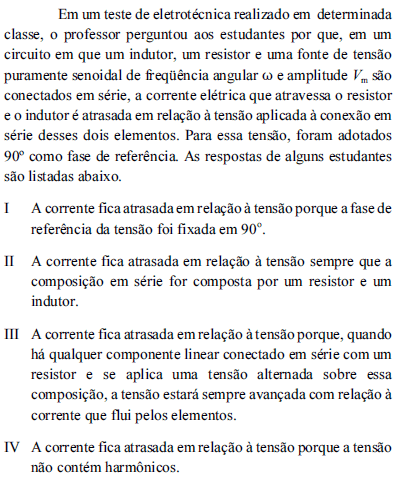

Com base nessas respostas dos estudantes e no questionamento feito pelo professor no teste, julgue os itens a seguir.

A resposta I está equivocada, pois o atraso atribuído à corrente independe da escolha da fase de referência no circuito.

• C. Certo
• E. Errado

Com base nessas respostas dos estudantes e no questionamento feito pelo professor no teste, julgue os itens a seguir.

A resposta II está correta. Essa é a análise usual adotada em circuitos com alimentação senoidal em regime permanente.

• C. Certo
• E. Errado
