Questões de Engenharia Elétrica do ano 2006

Uma instalação elétrica de 200 kW possui fator de potência 0,6. Para corrigi-lo para 1,0 é necessário um banco de capacitores com potência de, em kVAr, aproximadamente:

• a.

  267

• b.

  200

• c.

  167

• d.

  133

• e.

  107

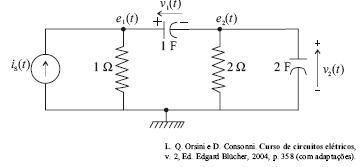

Considere que o circuito elétrico mostrado na figura acima passe a funcionar a partir do instante t = 0s e que ele não apresente energia armazenada nos capacitores antes desse instante. Com relação a esse circuito, composto de elementos ideais, assinale a opção incorreta.

• A.

  Caso a corrente i_s(t) seja uma onda em degrau unitário, a corrente que flui pelo capacitor de 2 F, em regime permanente, é diferente de zero.

• B.



• C.

  A tensão nos terminais da fonte de corrente é igual à tensão nodal e₁(t).

• D.

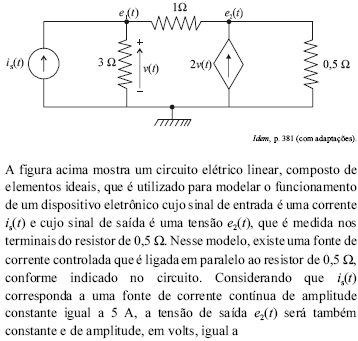

• A. 5
• B. 10
• C. 15
• D. 20

Julgue os itens subseqüentes, relativos a circuitos elétricos lineares puramente resistivos podendo conter ou não fontes controladas.

I O teorema de Thévenin permite a determinação de um circuito elétrico equivalente linear, sendo esse equivalente representado por uma fonte de tensão independente em série com uma resistência. O valor da tensão da fonte é igual à tensão de circuito aberto nos terminais da rede que se deseja calcular o equivalente, enquanto a resistência corresponde à resistência equivalente calculada a partir desses terminais no qual se calculou a tensão em circuito aberto.

II O teorema de Norton é semelhante ao teorema de Thévenin, diferindo apenas na aplicação. O teorema de Norton se restringe a circuitos que contenham fonte de corrente independente ou controlada.

III De acordo com a lei de Kirchhoff de corrente, a soma algébrica das correntes em um nó de um circuito elétrico é sempre nula.

IV Qualquer que seja o tipo de circuito, a resistência equivalente de um circuito é sempre igual a um valor positivo.

Estão certos apenas os itens

• A. I e II.
• B. I e III.
• C. II e IV.
• D. III e IV.

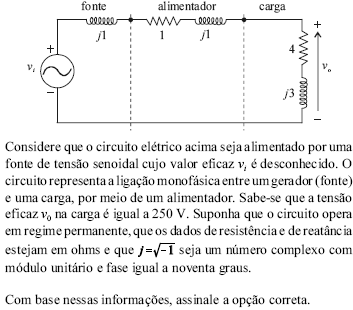

• A.
• B.

  A fase da tensão da fonte é negativa com relação à fase da tensão na carga.

• C.

  O módulo da queda de tensão na impedância que representa o alimentador é igual a 50 volts.

• D.

  Na carga, a corrente está adiantada em relação à tensão.

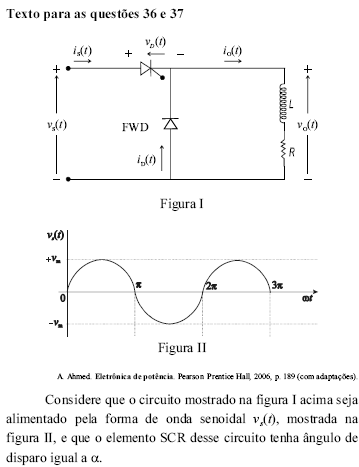

Tendo o texto como referência, assinale a opção que apresenta a forma de onda que melhor representa o comportamento de v₀(t) nos terminais da carga formada por R e L.

• A.
• B.
• C.
• D.

A respeito do funcionamento do circuito apresentado no texto e de seus elementos, assinale a opção correta.

• A.

  Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de v_s(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.

• B.



• C.

  Caso o diodo FWD fosse retirado do circuito, a tensão v_D(t) sobre o SCR precisaria ser controlada em um valor constante, para o funcionamento do circuito.

• D. A corrente i_s(t) não é senoidal.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4

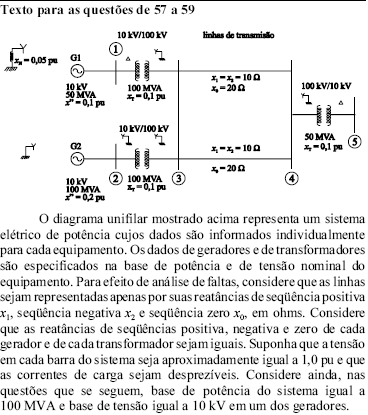

Considerando as informações do texto, é correto afirmar que a intensidade da corrente de curto-circuito trifásico na barra 5, em pu da base do sistema, é igual a

• A. 1,0.
• B. 1,5.
• C. 2,0.
• D. 2,5.

Os dispositivos denominados contatores são utilizados para o comando a distância de circuito. A respeito desses dispositivos e de sua operação no comando de circuitos, assinale a opção incorreta.

• A.

  Contatores são dispositivos eletromecânicos.

• B.

  Contatores são capazes de conduzir e interromper correntes de carga em condições normais de operação do circuito.

• C.

  Contatores podem ter contatos auxiliares para comando, sinalização e outras funções.

• D.

  Contatores são utilizados exclusivamente para partida e parada de motores de indução em gaiola.
