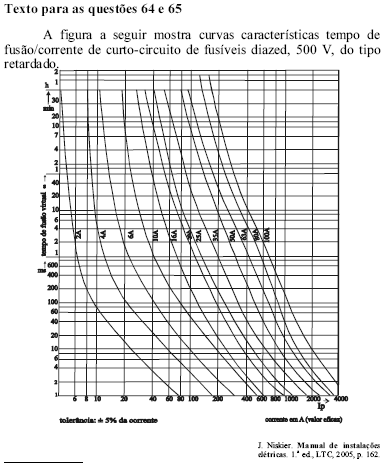

Considerando que se deseje instalar fusíveis diazed em determinado circuito e estimando-se em aproximadamente 6 s, no circuito, o tempo de duração para uma corrente de curto-circuito igual a 20 A, tendo o gráfico mostrado no texto como base, pode-se afirmar que o fusível mais adequado para essa instalação é o de

• A. 2 A.
• B. 4 A.
• C. 10 A.
• D. 25 A.

Como são chamados, em instalações elétricas, os circuitos em que as correntes seguem um circuito fechado, ou seja, se ramificam em um nó, a partir do ponto de alimentação?

• A.

  Circuitos paralelos.

• B.

  Circuitos em anel.

• C.

  Circuitos em triângulo.

• D.

  Circuitos em estrela.

Quanto à instalação de capacitores, é correto afirmar:

• A. Os capacitores compensam a energia ativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais próximo possível dos equipamentos utilizadores
• B. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais próximo possível dos equipamentos utilizadores
• C. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados depois deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais distante possível dos equipamentos utilizadores
• D. Os capacitores compensam a energia ativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais distante possível dos equipamentos utilizadores
• E. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados depois deles. Sendo assim, deve-se considerar a possibilidade de instalá-los sempre no meio do circuito dos equipamentos utilizadores

Um transformador fornece 550 V em 80 mA com uma eficiência de 90 por cento. Se a corrente do primário for de 0,8, a potência de entrada em VA vale:

• A.

  aproximadamente 49 VA.

• B.

  aproximadamente 1440 VA.

• C.

  aproximadamente 480 VA.

• D.

  aproximadamente 720 VA.

Uma tensão CA de 110 V é aplicada a resistências de 5 ohms e 15 ohms em série. A corrente que atravessa os componentes, a tensão no resistor de 5 ohms e a tensão no resistor de 15 ohms valem respectivamente:

• A.

  5,5 A, 30 V e 80 V

• B.

  5,5 A, 27,5 V e 82,5 V

• C.

  5,5 A, 40,0 V e 70,0 V

• D.

  5,5 A, 37,5 V e 72,5 V

Quatro resistências de valores 2Ω, 4Ω, 6Ω e 8Ω estão conectadas em paralelo. O valor equivalente ao conjunto é:

• A. menor que 2Ω;
• B. maior que 2Ω e menor que 4Ω;
• C. maior que 4Ω e menor que 6Ω;
• D. maior que 6Ω e menor que 8Ω;
• E. maior que 8Ω.

As impedâncias de (4+j)Ω e 10∠60ºΩ estão ligadas em série. A impedância equivalente é:

• A.
• B.
• C.
• D.
• E.

Um circuito trifásico desequilibrado está ligado em triângulo. Se as correntes nas linhas de alimentação "a" e "b" valem, respectivamente, 10∠0º A e 10∠90º A, então a corrente na linha de alimentação "c" vale:

• A.
• B.



• C.
• D.
• E.

Um circuito trifásico equilibrado com ligação em estrela apresenta seqüência de fase "abc". Se a tensão fase-neutro da fase "a" é igual a V_a = 100∠0º V, então a tensão de linha V_ab é:

• A.
• B.
• C.
• D.
• E.

Uma carga trifásica ligada em triângulo apresenta, em cada fase, uma impedância igual a j9Ω. O valor da impedância de cada fase da ligação estrela equivalente é:

• A. j3Ω;
• B. j18Ω;
• C. 3Ω;
• D. 18Ω;
• E. (3+j3)Ω.
