Questões de Engenharia Elétrica do ano 2007

Um gerador CC com ligação do campo independente possui força eletromotriz de 120 V, resistência da armadura de 3,0 Ω e fornece corrente de 3 A. O rendimento elétrico do circuito da armadura, não considerando os efeitos da reação do induzido, em percentagem, aproximadamente, vale

• A. 87,50
• B. 90,00
• C. 92,50
• D. 95,00
• E. 97,50

Considere:

A corrente absorvida pelo enrolamento primário do transformador da figura acima, em A, vale, aproximadamente,

• A. 0,55
• B. 0,66
• C. 0,77
• D. 0,88
• E. 0,99

A figura abaixo mostra dois transformadores de potencial idênticos, cada um com relação de transformação N1/N2 = 120. Em R, S e T são conectadas as fases de um sistema trifásico simétrico e balanceado, com seqüência de fase R, S e T, com tensões de linha 13200 V.

Nessas condições, a tensão entre A e B, em V, vale, aproximadamente,

• A. 110
• B. 154
• C. 187
• D. 220
• E. 330

Em uma instalação elétrica de baixa tensão, alimentada por meio de subestação com a entrada da concessionária em média tensão, a queda de tensão entre o barramento do secundário do transformador e a entrada de determinado quadro de distribuição está limitada em 3,5%. Então, a máxima queda de tensão admissível nos circuitos terminais desse quadro, em percentagem, deve ser

• A. 2,0
• B. 2,5
• C. 3,0
• D. 3,5
• E. 4,0

Em um circuito de iluminação de uma instalação elétrica considere: IB a corrente de projeto; Iz a capacidade de condução de corrente dos condutores nas condições de instalação; e IN a corrente de nominal do disjuntor de proteção desprovido de mecanismo de ajuste. Então, deve-se ter:

• A.
• B.
• C.
• D.
• E.

A corrente em um circuito monofásico em 110 V, contendo 9 luminárias com 4 lâmpadas fluorescentes de 32 W, cada qual com reatores com rendimento de 90% e fator de potência 0,8, é de, aproximadamente, em ampère,

• A. 12,3
• B. 13,4
• C. 14,5
• D. 15,6
• E. 16,7

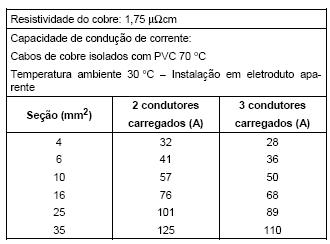

Para responder às questões de números 53 a 55 considere os dados abaixo.

Considerando apenas a resistência ôhmica do condutor, para um circuito monofásico em 115 V, com carga de 1725 W e fator de potência 0,6, com seção dos condutores 4 mm2 e 40 m de distância entre o quadro de distribuição e a carga, a queda de tensão percentual, vale, aproximadamente,

• A. 4,8%
• B. 5,5%
• C. 6,2%
• D. 6,9%
• E. 7,6%

Um gerador de 100∠0° V(rms) alimenta um circuito composto por duas impedâncias em série de valores 50∠45°Ω e 50∠− 45°Ω . Nesse caso, a impedância equivalente é puramente

• A.
• B.
• C.
• D.
• E.

Considere um sistema trifásico simétrico e equilibrado em que um gerador em estrela com tensão de fase de 220 V alimenta uma carga em triângulo composta de três impedâncias de 20∠60°Ω . A tensão e a corrente de linha valem, respectivamente,

• A.
• B.
• C.
• D.
• E.

Alguns circuitos integrados do tipo latch e buffer podem colocar as suas saídas em tri-state. Nesse caso, elas ficam em

• A. nível lógico baixo.
• B. nível lógico alto.
• C. alta impedância.
• D. baixa impedância.
• E. nível intermediário, entre baixo e alto.
