Questões de Engenharia Elétrica do ano 2008

Um gerador de tensão com freqüência f = 500/π Hz alimenta um circuito formado por uma resistência de 30 Ω, um indutor de 10 mH e um capacitor de 20 μF, todos ligados em série. Então, a impedância equivalente do circuito em notação polar vale

• A. 90∠− 37° [Ω]
• B. 50∠− 53° [Ω]
• C. 30∠37° [Ω]
• D. 50∠53° [Ω]
• E. 40∠ − 45° [Ω]

Um gerador de 120 V(rms) e 60 Hz alimenta uma carga de 3 + j4 [Ω]. Então, as potências ativa e reativa da carga valem, aproximadamente e respectivamente,

• A. 3,9 kW e 2,9 kVAR
• B. 2,3 kW e 1,2 kVAR
• C. 2,3 kW e 2,9 kVAR
• D. 1,7 kW e 2,9 kVAR
• E. 1,7 kW e 2,3 kVAR

Um motor de indução trifásico de 440 V e 50 CV tem fator de potência 0,90 e opera com rendimento de 85%. A sua corrente nominal vale, aproximadamente,

• A. 16 A
• B. 32 A
• C. 46 A
• D. 63 A
• E. 82 A

Considere o circuito abaixo.

A função lógica que representa o funcionamento do circuito de comando é

• A.



• B.



• C.



• D.



• E.

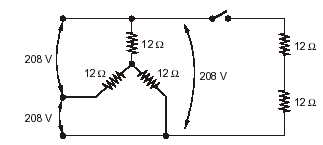

Considere o sistema trifásico representado abaixo.

 As potências ativas totais na carga com a chave aberta e fechada valem, respectivamente,

• A. 1,2 kW e 3,6 kW
• B. 1,2 kW e 2,7 kW
• C. 2,7 kW e 1,2 kW
• D. 3,6 kW e 2,7 kW
• E. 3,6 kW e 5,4 kW

Aplica-se em um capacitor de 1μF inicialmente descarregado uma corrente elétrica definida pela expressão i(t) = 50.t. Então, a expressão da tensão no capacitor é

• A. v(t) = 25.10⁻⁶.t
• B. v(t) = 25.10⁶.t²
• C. v(t) = 50.10⁶.t
• D. v(t) = 100.10⁶.t²
• E. v(t) = 100.10⁻⁶.t

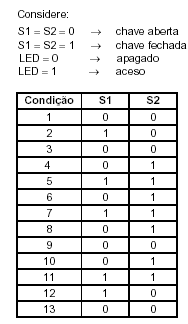

No circuito apresentado abaixo, as chaves S1 e S2 serão manipuladas na seqüência indicada na tabela.

Considere:

O estado do LED em cada condição é:

• A.



• B.



• C.



• D.



• E.

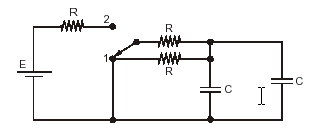

Considere que o tempo necessário e suficiente para a carga ou descarga de capacitores associados a resistores seja 5.τ, sendo τ a constante de tempo. No circuito apresentado a chave está inicialmente na posição 1 e os capacitores encontram-se completamente descarregados. Então, os dois intervalos de tempo necessários para que a corrente do circuito se anule quando a chave passar para a posição 2 e, em seguida, para a posição 1, são expressos, respectivamente, por

• A.



• B.



• C.



• D.



• E.

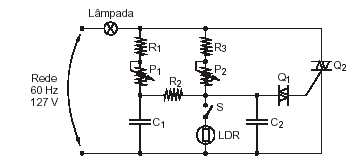

O circuito abaixo deve ser utilizado para responder às questões de números 47 e 48.

Identifique Q1 e Q2:

• A.



• B.



• C.



• D.



• E.



O circuito abaixo deve ser utilizado para responder às questões de números 47 e 48.

Considere as proposições abaixo.

I. A resistência do LDR reduz com a diminuição da intensidade luminosa, de modo que, com a chave S fechada, ele controla sozinho a intensidade da lâmpada, independente do estado de Q2.

II. Com a chave S aberta, é impossível acionar a lâmpada, pois o LDR é o dispositivo responsável por disparar os tiristores Q1 e Q2.

III. Com a chave S aberta, o potenciômetro P1 ajusta a intensidade luminosa da lâmpada pelo controle do ângulo de disparo do tiristor Q2.

IV. Com a chave S fechada, o circuito funciona como um sistema de iluminação automática, sendo que o potenciômetro P2 ajusta a sensibilidade de atuação do LDR, mas o potenciômetro P1 deixa de atuar, de modo que a lâmpada acenda sempre com a intensidade máxima.

É correto o que se afirma APENAS em

• A. I.
• B. II.
• C. III.
• D. II e IV.
• E. III e IV.
