Questões de Engenharia Elétrica do ano 2008

A carga de uma instalação é de 40 kW e fator de potência 0,8. Nesse caso, para que o fator de potência seja unitário, é necessário um banco de capacitores com potência reativa aproximada de

• A. 84 kVAR
• B. 60 kVAR
• C. 48 kVAR
• D. 30 kVAR
• E. 24 kVAR

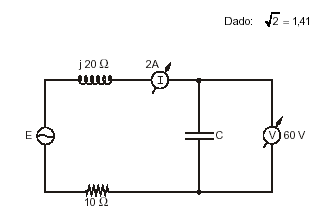

No circuito apresentado abaixo, o amperímetro e o voltímetro medem valores eficazes. A tensão eficaz do gerador vale, aproximadamente,

• A. 20,0 V
• B. 28,2 V
• C. 40,0 V
• D. 56,4 V
• E. 64,1 V

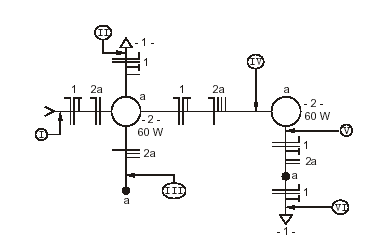

O esquema unifilar abaixo deveria representar uma instalação elétrica composta de dois circuitos, sendo um relativo a duas tomadas de 127 V e outro relativo ao comando de duas lâmpadas de 127 V por meio de dois interruptores paralelos. No entanto, ela contém erros em dois eletrodutos, conforme descrito em:

• A. Há uma fase em excesso no eletroduto III e um neutro a menos no eletroduto IV.
• B. Há uma fase em excesso no eletroduto VI e um retorno a menos no eletroduto I.
• C. Há um retorno em excesso no eletroduto II e um retorno a menos no eletroduto V.
• D. Há um neutro em excesso no eletroduto IV e um retorno a menos no eletroduto III.
• E. Há um retorno em excesso no eletroduto IV e um neutro a menos no eletroduto III.

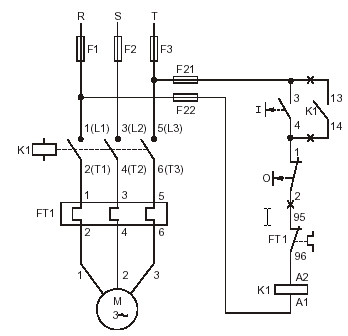

O circuito abaixo refere-se às questões de números 58 e 59.

A proteção do circuito é realizada por

• A. disjuntores termomagnéticos e relé térmico.
• B. chaves seccionadoras e relé térmico.
• C. fusíveis e disjuntores termomagnéticos.
• D. fusíveis e chaves seccionadoras.
• E. fusíveis e relé térmico.

O circuito abaixo refere-se às questões de números 58 e 59. Sobre o funcionamento do circuito, pode-se afirmar que

• A. o contato NA (13-14) do contator K1 faz o selo para manter o motor ligado após o acionamento da chave I (3-4).
• B. a chave tripolar K1 (1-2 / 3-4 / 5-6) serve para acionar o motor manualmente, enquanto a chave K1 (13-14) aciona o motor automaticamente por meio da energização da bobina do contator K1.
• C. a chave tripolar K1 (1-2 / 3-4 / 5-6) serve para acionar o motor manualmente, enquanto a chave tripolar FT1 (1-2 / 3-4 / 5-6) serve para desligar o motor manualmente.
• D. o motor pode ser acionado manualmente por meio da chave K1 (13-14) e automaticamente por meio da chave O (1-2).
• E. o contato NA (3-4) da chave I serve para acionar o motor, enquanto as chaves K1 (13-14) e FT1 (95-96), posicionadas em pontos distantes, servem para desacioná-lo.

Um resistor de 10  é percorrido por uma corrente contínua de 2 A. A energia consumida pelo resistor durante 10s é

• A. 100 J
• B. 200 J
• C. 300 J
• D. 400 J
• E. 500 J

A tensão aplicada sobre um componente é v(t) = 10 cos t V. A corrente que flui pelo componente é i(t) = sen t A. A potência instantânea é

• A. 2 sen 2t W
• B. 2 cos 2t W
• C. 5 cos 2t W
• D. 5 sen 2t W
• E. 10 sen 2t W

Uma fonte de corrente contínua de 2 A alimenta três resistores em paralelo, cujas resistências são 4Ω, 20Ω e 30Ω. A corrente no resistor de 4Ω é

• A. 1,3 A
• B. 1,4 A
• C. 1,5 A
• D. 1,6 A
• E. 1,7 A

Um resistor variável é conectado entre os pontos a e b de um circuito elétrico resistivo. A resistência equivalente de Thévenin entre o par de pontos é 500Ω. O valor do resistor variável que propicia a máxima dissipação de potência é

• A.

  100Ω

• B.

  200Ω

• C.

  300Ω

• D.

  400Ω

• E.

  500Ω

A reatância capacitiva de um capacitor de 0,5 F operando num circuito de corrente alternada de freqüência 50 Hz, é

• A.



• B.



• C.



• D.



• E.
