Questões de Engenharia Elétrica do ano 2009

Relativamente às configurações dos transistores, é correto afirmar que o tipo:

• A.

  Emissor comum oferece alto ganho de tensão, baixa impedância de entrada e desvio de fase de 0°.

• B.

  Coletor comum oferece alto ganho de tensão, baixa impedância de entrada e desvio de fase de 0°.

• C.

  Base comum oferece alto ganho de tensão, baixa impedância de entrada e desvio de fase de 0°.

• D.

  Emissor comum oferece médio ganho de tensão, média impedância de entrada e desvio de fase de 180°.

• E.

  Coletor comum oferece alto ganho de tensão, média impedância de entrada e desvio de fase de 180°.

É uma chave eletrônica destinada ao comando de motores de CA, assegurando a aceleração e desaceleração progressivas, além de permitir uma adaptação da velocidade do eixo do motor às condições de operação. Julgue o item seguinte a respeito desse equipamento.

A descrição corresponde a um tiristor SCR ligado em série com um TRIAC, composição esta muito utilizada como chave para a partida de motores, principalmente se a corrente de partida solicitada é superior a 100 A.

• C. Certo
• E. Errado

Julgue o item abaixo acerca de dispositivos elétricos.

Considere que em uma instalação elétrica em baixa tensão, o proprietário tenha instalado um dispositivo, sensível à temperatura, para abrir e fechar automaticamente o circuito que atende um equipamento. O dispositivo atua sobre o circuito em função de temperaturas pré-determinadas atingidas em uma ou mais partes do equipamento controlado. Nesse caso, é correto afirmar que o dispositivo em questão é um dimmer.

• C. Certo
• E. Errado

O fusível do tipo NH possui elevada capacidade de interrupção, sendo projetado para algumas faixas de corrente e apropriados para uso industrial. Para substituir esse fusível com maior agilidade e segurança, é apropriado utilizar

• A.

  chave de fenda.

• B.

  alicate de bico curvo.

• C.

  punho saca-fusível.

• D.

  luva para extração de fusível.

• E.

  tarraxa universal.

Algumas situações de emergência requerem desligamento imediato do equipamento. Assinale a opção incorreta acerca de possíveis situações de emergência características de um transformador de potência.

• A.

  corrente pelo neutro do transformador igual a zero (caso em que o transformador está conectado em triângulo-estrela)

• B.

  vazamento forte de óleo

• C. relé de gás com indicação de "atuado"
• D.

  dispositivo de pressão indicando que houve atuação

• E.

  ruído interno anormal

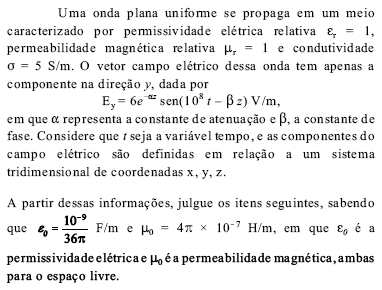

Esse meio é considerado um dielétrico para a onda em questão.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

A velocidade de propagação da onda nesse meio independe da constante de fase.

• C. Certo
• E. Errado

Quando um dielétrico está submetido ao campo elétrico máximo que ele pode suportar, a ruptura dielétrica ocorre quando o dielétrico torna-se condutor.

• C. Certo
• E. Errado

Quando um dielétrico está submetido ao campo elétrico máximo que ele pode suportar, a ruptura dielétrica ocorre somente se o material que compõe o dielétrico for gasoso.

• C. Certo
• E. Errado
