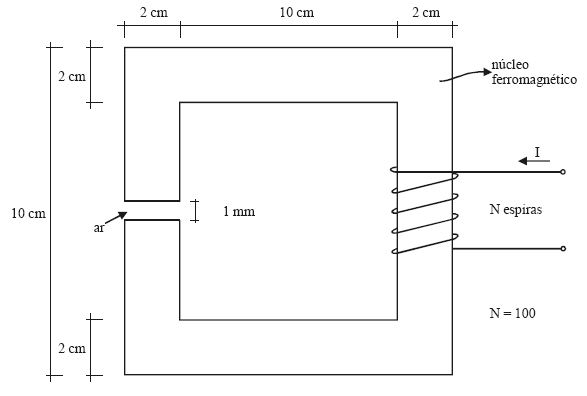

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

• C. Certo
• E. Errado

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

O fluxo magnético pelo entreferro é igual a 0,4 mWb.

• C. Certo
• E. Errado

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

Caso a corrente na bobina seja dobrada, a indutância dessa bobina será reduzida à metade.

• C. Certo
• E. Errado

Um motor de indução trifásico, com 6 polos, 60 Hz, é conectado a uma rede de frequência compatível e opera sob condição de carga na qual o escorregamento é igual a 0,02. Considerando essa situação, julgue os itens que se seguem.

A velocidade do campo magnético girante do rotor, com relação ao campo magnético girante do estator, é inferior a 1.200 rpm.

• C. Certo
• E. Errado

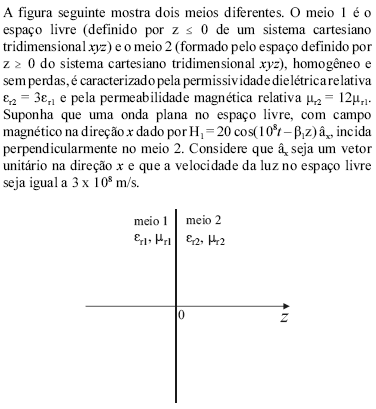

De acordo com essas informações, a constante de fase (número de onda), em rad/m, no meio 2, é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Um transformador trifásico tem tensões nominais de linha de 1 kV no lado de baixa tensão e 10 kV no de alta tensão. O lado de baixa tensão está conectado em delta e o de alta, em estrela. No lado de alta tensão, é alimentada uma carga equilibrada com potência de 10 kVA, cujo fator de potência é indutivo e igual a 0,8. A carga é atendida sob condições de tensão nominal do transformador.

A partir das informações acima, julgue os itens a seguir, considerando que o transformador seja ideal e que se encontra operando em regime permanente.

A corrente que circula nos enrolamentos de baixa tensão do transformador é superior àquela que circula nos enrolamentos de alta tensão.

• C. Certo
• E. Errado

Com relação a transformador de corrente, julgue os itens que se seguem. A bobina do enrolamento primário é ligada em série à carga para a qual se deseja medir a corrente.

• C. Certo
• E. Errado

Com relação a transformador de corrente, julgue os itens que se seguem. Para evitar queda de tensão no primário e garantir um consumo de energia desprezível, a bobina do primário deve ter fios grossos — seção muito maior que aquela requerida para os condutores do secundário — e poucas espiras.

• C. Certo
• E. Errado

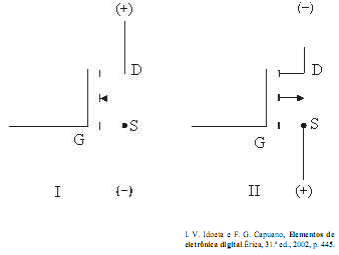

As figuras I e II acimamostramtransistores MOS-FET com diferentes tipos de canais. A respeito dos símbolosdesses transistores e de suas características, julgue os itens seguintes.

A figura I mostra um transistor do tipo canal P, enquanto a figura II ilustra um transistor do tipo canal N.

• C. Certo
• E. Errado

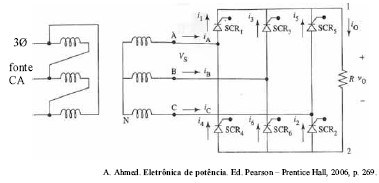

Considerando que o circuito retificador controlado de seis pulsos em ponte mostrado na figura acima, alimenta uma carga resistiva, julgue os itens a seguir.

I Os SCRs (tiristores) 1, 3 e 5 são disparados durante o semiciclo positivo da tensão de fase que os alimenta.

II O SCR 2 conecta o ponto 2 ao ponto A.

III Quando há corrente i₀ circulando pela carga, é necessário que dois SCRs estejam conduzindo ao mesmo tempo. IV Durante o intervalo equivalente que corresponde, ao intervalo de 120 o a 240º , a corrente i₀ é nula. Estão certos apenas os itens

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e IV.

• D.

  III e IV.
