Questões de Engenharia Elétrica do ano 2009

A respeito de ondas planas em um dielétrico sem perdas e considerando que :em que :0 e g0 são a permeabilidade magnética e a permissividade dielétrica no espaço livre, assinale a opção correta.

• A.

  Os campos elétrico e magnético podem ser considerados aproximadamente em fase no meio dielétrico, pois a condutividade no meio com essas características é aproximadamente zero.

• B.

  A impedância intrínseca do referido meio é igual a 120B ohms.

• C.

  O fator de atenuação ou constante de atenuação do meio é muito maior que zero.

• D.

  A constante de propagação do meio não depende da permissividade dielétrica do meio.

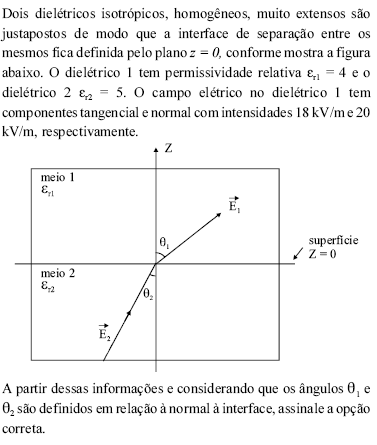

• A.

  Os valores dos ângulos  estão relacionados pela expressão

• B.

  A componente tangencial do campo elétrico no meio 2 é igual a 9 kV/m.

• C.

  O ângulo 21 é superior a 45º.

• D.

  A componente de campo elétrico normal no meio 2 tem intensidade igual a 25 kV/m.

A força eletromotriz gerada pela variação do fluxo magnético em uma espira com polaridade tal que se opõe à causa que a produziu é um fenômeno eletromagnético que se encontra representado em

• A.



• B.



• C.



• D.



• E.



O circuito magnético abaixo, tem as seguintes dimensões Ac=Ag=9cm², g=0,050cm, Ic=30cm e N=500 espiras. Supondo que o valor μr=70.000 para o material do núcleo, e que o circuito magnético esteja operando com Bc=1,0T, a corrente i será de:

• A.

  0,80A

• B.

  0,50A

• C.

  0,40A

• D.

  0,70A

As denominadas equações de Maxwell descrevem o comportamento dos campos elétrico e magnético, assim como suas interações com a matéria. A respeito desse conjunto de equações, julgue os itens subsequentes.

• C. Certo
• E. Errado

As denominadas equações de Maxwell descrevem o comportamento dos campos elétrico e magnético, assim como suas interações com a matéria. A respeito desse conjunto de equações, julgue os itens subsequentes.

• C. Certo
• E. Errado

As denominadas equações de Maxwell descrevem o comportamento dos campos elétrico e magnético, assim como suas interações com a matéria. A respeito desse conjunto de equações, julgue os itens subsequentes.

Apesar de as equações de Maxwell reunirem leis fundamentais da eletrostática e da magnetostática, elas não possibilitam mostrar que campos elétrico e magnético variantes no tempo podem gerar ondas eletromagnéticas.

• C. Certo
• E. Errado

O conjunto de afirmativas a seguir se refere às medidas eletromagnéticas:

I. A exatidão de uma medida se refere à sua conformidade com o valor verdadeiro.

II. A precisão de uma medida está relacionada com a sua repetibilidade ou a sua consistência.

III. A aferição de um medidor é a comparação entre este e um medidor padrão.

IV. A calibração é a atuação num medidor a fim de trazê-lo para sua classe de exatidão.

V. A exatidão e a precisão são termos idênticos em medidas eletromagnéticas.

Está correto apenas o que se afirma em:

• A.

  I, III e IV.

• B.

  II, III e IV.

• C.

  III, IV e V.

• D.

  III e V.

• E.

  I, II, III, IV e V.

Considere o campo elétrico existente na fronteira de uma região formada por dois dielétricos distintos, lineares, homogêneos e isotrópicos (meios 1 e 2), cujas permissividades relativas sejam e  . A respeito desse assunto, julgue os itens a seguir.

As componentes tangenciais do campo elétrico são as mesmas em ambos os lados da fronteira entre os dielétricos.

• C. Certo
• E. Errado

Considere o campo elétrico existente na fronteira de uma região formada por dois dielétricos distintos, lineares, homogêneos e isotrópicos (meios 1 e 2), cujas permissividades relativas sejam e  . A respeito desse assunto, julgue os itens a seguir.

Suponha que a componente normal do campo elétrico na fronteira 1 seja igual a 4 kV/m e que  Nesse caso, a componente normal do campo elétrico no meio 2 é igual a 5 kV/m.

• C. Certo
• E. Errado
