Questões de Engenharia Elétrica do ano 2009

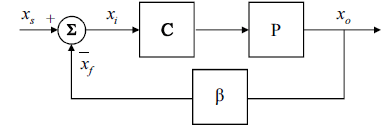

Considerando a figura acima, que ilustra um diagrama de fluxo de sinal representando a estrutura geral de um sistema de controle realimentado, julgue os itens seguintes.

A realimentação é denominada positiva se o ganho do laço fechado for positivo. No caso do projeto de amplificadores lineares estáveis, é fundamental que a realimentação seja de natureza positiva.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra um diagrama de fluxo de sinal representando a estrutura geral de um sistema de controle realimentado, julgue os itens seguintes.

• C. Certo
• E. Errado

A interface homem-máquina (IHM) pode ser interpretada como o dispositivo que permite o enlace entre o usuário e os programas de supervisão e controle que compõem um sistema de automação industrial. A respeito desse assunto, julgue os itens subsequentes.

Monitores de vídeo, painéis numéricos e teclados são exemplos de IHM.

• C. Certo
• E. Errado

A interface homem-máquina (IHM) pode ser interpretada como o dispositivo que permite o enlace entre o usuário e os programas de supervisão e controle que compõem um sistema de automação industrial. A respeito desse assunto, julgue os itens subsequentes.

O instrumento de IHM pode ser ligado a um único CLP ou a um conjunto de CLPs que opere em rede.

• C. Certo
• E. Errado

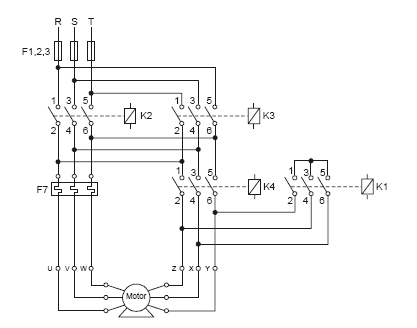

O esquema abaixo

representa um comando

• A.

  automático de ligação direta e com reversão.

• B.

  estrela − triângulo.

• C.

  automático estrela − triângulo com reversão.

• D.

  automático de partida utilizando chave compensadora.

• E.

  automático de partida direta.

Considerando que se deseje projetar um controlador de tensão CA que converta a tensão de uma fonte de tensão fixa em uma tensão variável, com o objetivo de controlar a velocidade de motores utilizados em uma dada aplicação, e que o modo de controle deva ser realizado por meio de uma chave bidirecional, esta poderá ser implementada eletronicamente por um

• A.

  diodo Zener.

• B.

  capacitor.

• C.

  triac.

• D.

  resitor.

O acionamento de determinado motor de indução em gaiola, alimentado a três fases e um neutro, seja realizado por meio de um circuito de controle adequadamente projetado, e que, no circuito de força do motor, existam componentes como condutores de fase, de neutro, fio de aterramento, fusíveis, disjuntores, contactor, réles térmicos etc, a energização do circuito de força desse motor por meio do circuito de controle será possível comandando-se, eletronicamente,

• A.

  os três disjuntores do circuito de força, um ligado em cada fase.

• B.

  os relés térmicos de duas fases do circuito de força.

• C.

  o condutor de aterramento do motor.

• D.

  o contactor.

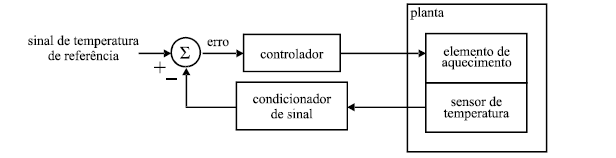

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

O sinal de erro em regime permanente pode ser reduzido a zero, caso o controle de temperatura da planta seja realizado por um controlador do tipo proporcional (controlador P).

• C. Certo
• E. Errado

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

O controle de temperatura, quando implementado por um controlador lógico programável (CLP), não permite regulação tipo proporcional integral derivativa (PID) da temperatura.

• C. Certo
• E. Errado

O controle de temperatura é muito aplicado no setor industrial e civil. A figura acima mostra, de modo simplificado, o diagrama de um controlador de temperatura. Com base nesse diagrama, julgue os itens a seguir.

Caso a planta esteja localizada em um ambiente industrial susceptível a ruído elétrico, um controlador do tipo PID poderia tornar-se instável devido ao termo derivativo.

• C. Certo
• E. Errado
